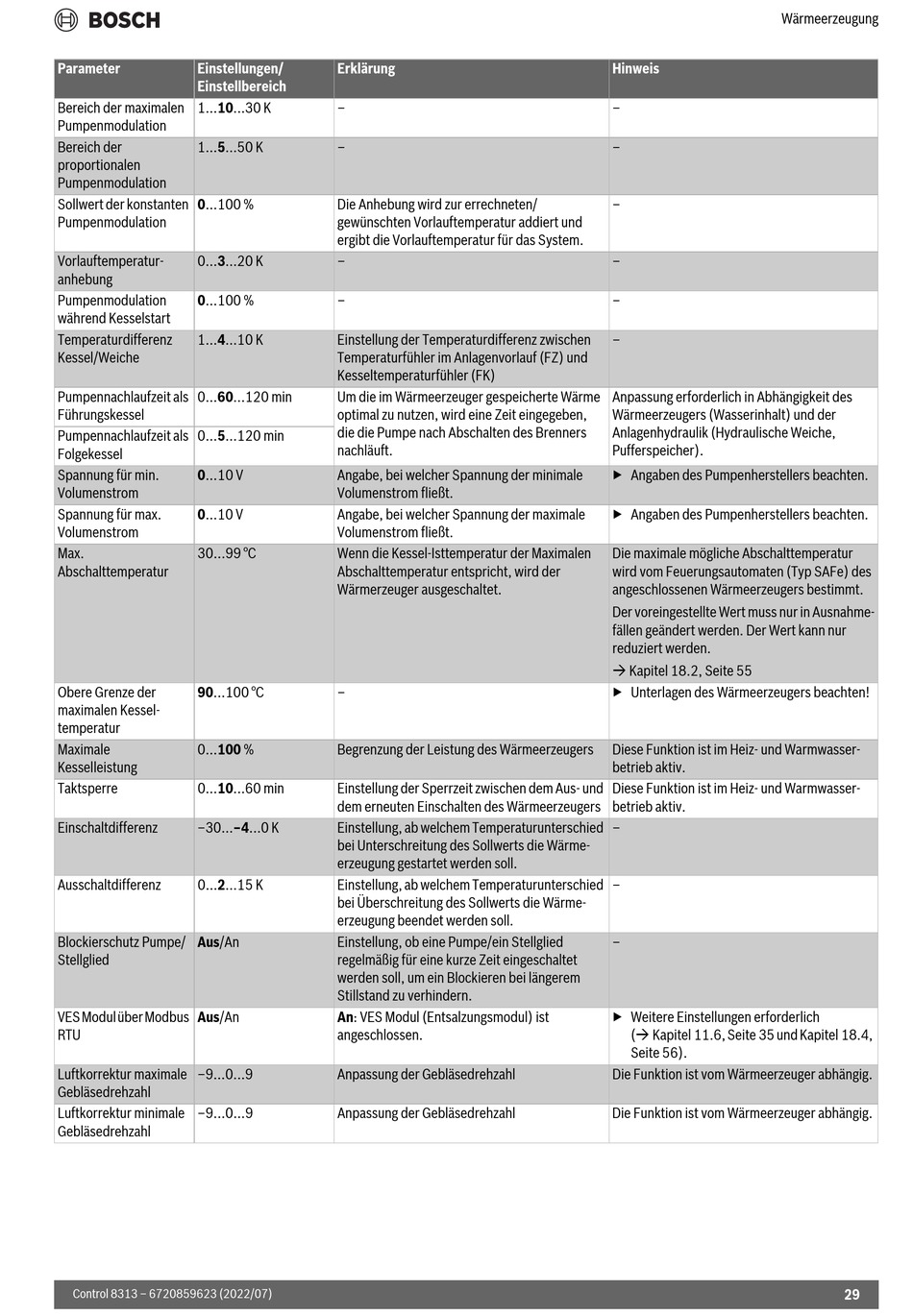

Parameter
Einstellungen/
Einstellbereich
Bereich der maximalen
1...10...30 K
Pumpenmodulation
Bereich der
1...5...50 K
proportionalen
Pumpenmodulation
Sollwert der konstanten
0...100 %
Pumpenmodulation
Vorlauftemperatur-
0...3...20 K
anhebung
Pumpenmodulation
0...100 %
während Kesselstart
Temperaturdifferenz
1...4...10 K
Kessel/Weiche
Pumpennachlaufzeit als
0...60...120 min
Führungskessel
Pumpennachlaufzeit als
0...5...120 min
Folgekessel
Spannung für min.
0...10 V
Volumenstrom
Spannung für max.
0...10 V
Volumenstrom
Max.
30...99 °C
Abschalttemperatur
Obere Grenze der
90...100 °C
maximalen Kessel-
temperatur
Maximale
0...100 %
Kesselleistung
Taktsperre
0...10...60 min
Einschaltdifferenz
–30...–4...0 K
Ausschaltdifferenz
0...2...15 K
Blockierschutz Pumpe/
Aus/An
Stellglied
VES Modul über Modbus
Aus/An
RTU
Luftkorrektur maximale
–9...0...9
Gebläsedrehzahl
Luftkorrektur minimale
–9...0...9
Gebläsedrehzahl
Control 8313 – 6720859623 (2022/07)
Erklärung
–
–
Die Anhebung wird zur errechneten/
gewünschten Vorlauftemperatur addiert und
ergibt die Vorlauftemperatur für das System.
–
–
Einstellung der Temperaturdifferenz zwischen
Temperaturfühler im Anlagenvorlauf (FZ) und
Kesseltemperaturfühler (FK)
Um die im Wärmeerzeuger gespeicherte Wärme
optimal zu nutzen, wird eine Zeit eingegeben,
die die Pumpe nach Abschalten des Brenners
nachläuft.
Angabe, bei welcher Spannung der minimale
Volumenstrom fließt.
Angabe, bei welcher Spannung der maximale
Volumenstrom fließt.
Wenn die Kessel-Isttemperatur der Maximalen
Abschalttemperatur entspricht, wird der
Wärmerzeuger ausgeschaltet.
–
Begrenzung der Leistung des Wärmeerzeugers
Einstellung der Sperrzeit zwischen dem Aus- und
dem erneuten Einschalten des Wärmeerzeugers
Einstellung, ab welchem Temperaturunterschied
bei Unterschreitung des Sollwerts die Wärme-
erzeugung gestartet werden soll.
Einstellung, ab welchem Temperaturunterschied
bei Überschreitung des Sollwerts die Wärme-
erzeugung beendet werden soll.
Einstellung, ob eine Pumpe/ein Stellglied
regelmäßig für eine kurze Zeit eingeschaltet
werden soll, um ein Blockieren bei längerem
Stillstand zu verhindern.
An: VES Modul (Entsalzungsmodul) ist
angeschlossen.
Anpassung der Gebläsedrehzahl
Anpassung der Gebläsedrehzahl
Wärmeerzeugung
Hinweis
–
–
–
–
–
–
Anpassung erforderlich in Abhängigkeit des
Wärmeerzeugers (Wasserinhalt) und der
Anlagenhydraulik (Hydraulische Weiche,
Pufferspeicher).
▶ Angaben des Pumpenherstellers beachten.
▶ Angaben des Pumpenherstellers beachten.
Die maximale mögliche Abschalttemperatur
wird vom Feuerungsautomaten (Typ SAFe) des
angeschlossenen Wärmeerzeugers bestimmt.
Der voreingestellte Wert muss nur in Ausnahme-
fällen geändert werden. Der Wert kann nur
reduziert werden.
Kapitel 18.2, Seite 55
▶ Unterlagen des Wärmeerzeugers beachten!
Diese Funktion ist im Heiz- und Warmwasser-
betrieb aktiv.
Diese Funktion ist im Heiz- und Warmwasser-
betrieb aktiv.
–
–
–
▶ Weitere Einstellungen erforderlich
( Kapitel 11.6, Seite 35 und Kapitel 18.4,
Seite 56).
Die Funktion ist vom Wärmeerzeuger abhängig.
Die Funktion ist vom Wärmeerzeuger abhängig.
