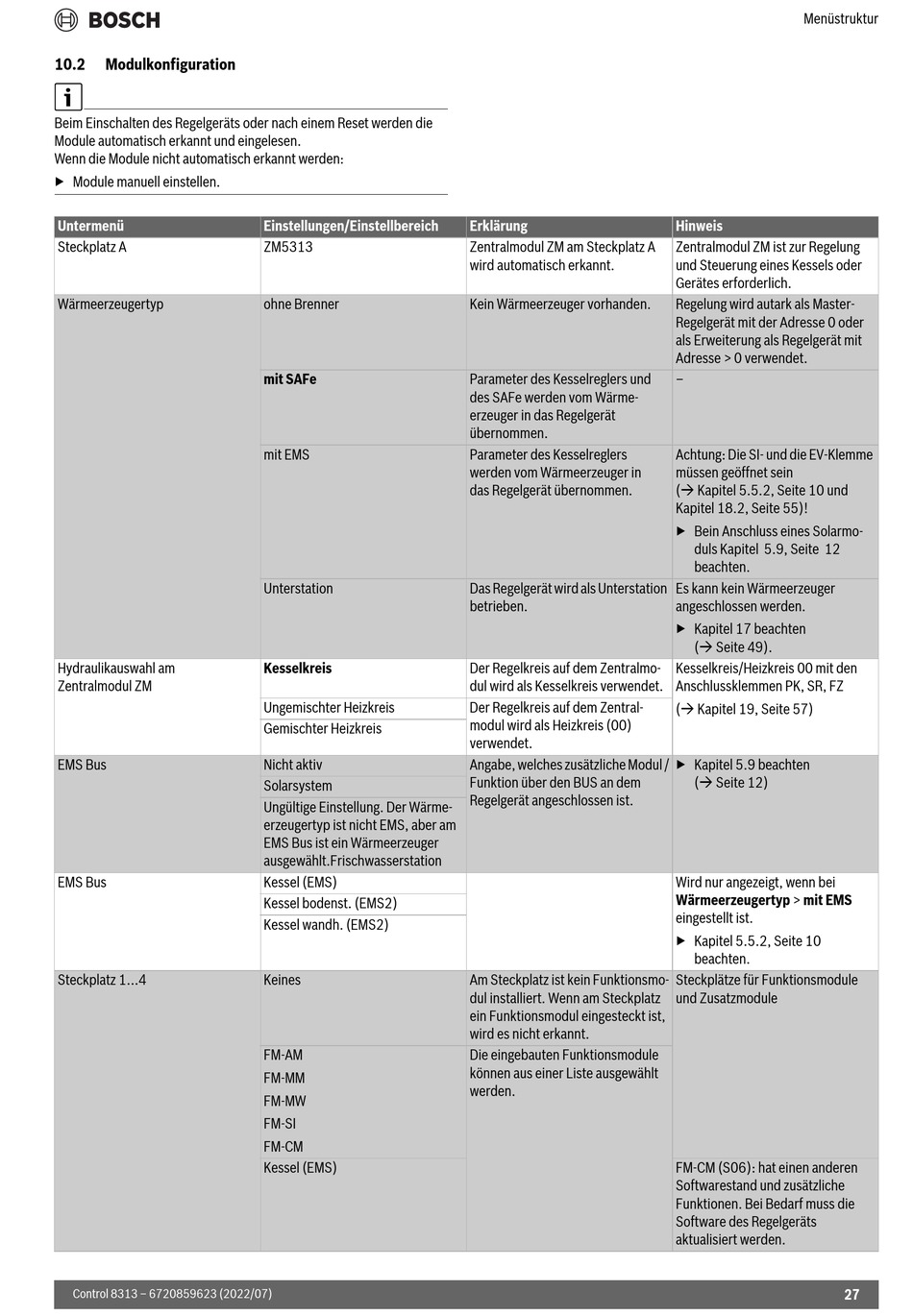

10.2
Modulkonfiguration
Beim Einschalten des Regelgeräts oder nach einem Reset werden die
Module automatisch erkannt und eingelesen.
Wenn die Module nicht automatisch erkannt werden:
▶ Module manuell einstellen.
Untermenü
Steckplatz A
Wärmeerzeugertyp
Hydraulikauswahl am
Zentralmodul ZM
EMS Bus
EMS Bus
Steckplatz 1...4
Control 8313 – 6720859623 (2022/07)
Einstellungen/Einstellbereich
ZM5313
ohne Brenner
mit SAFe
mit EMS
Unterstation
Kesselkreis
Ungemischter Heizkreis
Gemischter Heizkreis
Nicht aktiv
Solarsystem
Ungültige Einstellung. Der Wärme-
erzeugertyp ist nicht EMS, aber am
EMS Bus ist ein Wärmeerzeuger
ausgewählt.Frischwasserstation
Kessel (EMS)
Kessel bodenst. (EMS2)
Kessel wandh. (EMS2)
Keines
FM-AM
FM-MM
FM-MW
FM-SI
FM-CM
Kessel (EMS)
Erklärung
Zentralmodul ZM am Steckplatz A
wird automatisch erkannt.
Kein Wärmeerzeuger vorhanden.
Parameter des Kesselreglers und
des SAFe werden vom Wärme-
erzeuger in das Regelgerät
übernommen.
Parameter des Kesselreglers
werden vom Wärmeerzeuger in
das Regelgerät übernommen.
Das Regelgerät wird als Unterstation
betrieben.
Der Regelkreis auf dem Zentralmo-
dul wird als Kesselkreis verwendet.
Der Regelkreis auf dem Zentral-
modul wird als Heizkreis (00)
verwendet.
Angabe, welches zusätzliche Modul /
Funktion über den BUS an dem
Regelgerät angeschlossen ist.
Am Steckplatz ist kein Funktionsmo-
dul installiert. Wenn am Steckplatz
ein Funktionsmodul eingesteckt ist,
wird es nicht erkannt.
Die eingebauten Funktionsmodule
können aus einer Liste ausgewählt
werden.
Menüstruktur
Hinweis
Zentralmodul ZM ist zur Regelung
und Steuerung eines Kessels oder
Gerätes erforderlich.
Regelung wird autark als Master-
Regelgerät mit der Adresse 0 oder
als Erweiterung als Regelgerät mit
Adresse > 0 verwendet.
–
Achtung: Die SI- und die EV-Klemme
müssen geöffnet sein
( Kapitel 5.5.2, Seite 10 und
Kapitel 18.2, Seite 55)!
▶ Bein Anschluss eines Solarmo-
duls Kapitel 5.9, Seite 12
beachten.
Es kann kein Wärmeerzeuger
angeschlossen werden.
▶ Kapitel 17 beachten
( Seite 49).
Kesselkreis/Heizkreis 00 mit den
Anschlussklemmen PK, SR, FZ
( Kapitel 19, Seite 57)
▶ Kapitel 5.9 beachten
( Seite 12)
Wird nur angezeigt, wenn bei
Wärmeerzeugertyp > mit EMS
eingestellt ist.
▶ Kapitel 5.5.2, Seite 10
beachten.
Steckplätze für Funktionsmodule
und Zusatzmodule
FM-CM (S06): hat einen anderen
Softwarestand und zusätzliche
Funktionen. Bei Bedarf muss die
Software des Regelgeräts
aktualisiert werden.
27
