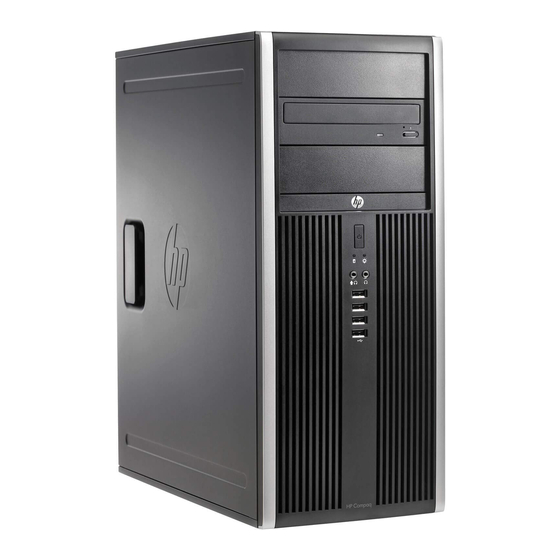

HP Convertible Minitower der Serie 8200 Elite Referenzhandbuch
  1. Anleitungen
  2. Marken
  3. HP Anleitungen
  4. PCs
  5. Convertible Minitower der Serie 8200 Elite
  6. Referenzhandbuch

HP Convertible Minitower der Serie 8200 Elite Referenzhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
HP Compaq Business PC – Hardware-
Referenzhandbuch
Convertible Minitower der Serie 8200 Elite
Microtower der Serie 8200 Elite
Small Form Factor der Serie 8200 Elite
Ultra-Slim Desktop der Serie 8200 Elite
Microtower der Serie 6200 Pro
Small Form Factor der Serie 6200 Pro

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Convertible Minitower der Serie 8200 Elite

Inhaltszusammenfassung für HP Convertible Minitower der Serie 8200 Elite

  • Seite 1 HP Compaq Business PC – Hardware- Referenzhandbuch Convertible Minitower der Serie 8200 Elite Microtower der Serie 8200 Elite Small Form Factor der Serie 8200 Elite Ultra-Slim Desktop der Serie 8200 Elite Microtower der Serie 6200 Pro Small Form Factor der Serie 6200 Pro...
  • Seite 2 Form vervielfältigt oder übersetzt werden. HP Compaq Business PC – Hardware- Referenzhandbuch Convertible Minitower der Serie 8200 Elite Microtower der Serie 8200 Elite Small Form Factor der Serie 8200 Elite Ultra-Slim Desktop der Serie 8200 Elite...

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung der HP Compaq Business PCs. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale ............................1 Merkmale der Standardkonfiguration ....................1 Convertible Minitower (CMT) – Komponenten auf der Vorderseite ............3 Microtower (MT) – Komponenten auf der Vorderseite ................. 4 Small Form Factor (SFF) – Komponenten auf der Vorderseite ............5 Ultra-Slim Desktop (USDT) –...
  • Seite 6 Umwandlung eines Desktop-Systems in ein Minitower-System ............50 Anbringen eines Sicherheitsschlosses ....................52 HP/Kensington MicroSaver-Sicherungskabel ..............53 Vorhängeschloss ....................... 54 HP Business PC-Sicherheitssperre ................... 54 Frontblendensicherung ...................... 58 3 Microtower (MT) – Hardware-Upgrades ...................... 60 Wartungsfreundlichkeit ........................60 Warnhinweise und Vorsichtsmaßnahmen ..................60 Entfernen der Abdeckung des Computers ..................
  • Seite 7 Entfernen und Wiedereinsetzen des primären internen 3,5-Zoll-Festplattenlaufwerks ... 130 Anbringen eines Sicherheitsschlosses ..................... 134 HP/Kensington MicroSaver-Sicherungskabel ..............134 Vorhängeschloss ......................135 HP Business PC-Sicherheitssperre ................. 135 Frontblendensicherung ....................139 5 Ultra-Slim Desktop (USDT) – Hardware-Upgrades .................. 141 Wartungsfreundlichkeit ........................141 Warnhinweise und Vorsichtsmaßnahmen ..................
  • Seite 8 Einsetzen und Entfernen einer Anschlussabdeckung ..............160 Anbringen eines Sicherheitsschlosses ..................... 162 HP/Kensington MicroSaver-Sicherungskabel ..............162 Vorhängeschloss ......................163 HP Business PC-Sicherheitssperre ................. 163 Frontblendensicherung ....................168 Anhang A Batterieaustausch ........................170 Anhang B Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks ......173 Anhang C Aufheben der Sperre des Smart Cover Lock ................

  • Seite 9: Produktmerkmale

    (bestimmte Modelle). Abbildung 1-1 Convertible Minitower-Konfiguration HINWEIS: Der HP Compaq Convertible Minitower kann auf einfache Weise in ein Desktop-System umgewandelt werden. Weitere Informationen hierzu finden Sie im Abschnitt „Umwandlung eines Minitower-Systems in ein Desktop-System“ auf Seite 48 in diesem Handbuch.
  • Seite 10 Abbildung 1-3 Small Form Factor-Konfiguration HINWEIS: Der Small Form Factor-Computer kann auch als Tower-System verwendet werden. Weitere Informationen hierzu finden Sie im Abschnitt „Umwandeln der Desktop-Konfiguration zu einer Tower-Konfiguration“ auf Seite 103 in diesem Handbuch. Abbildung 1-4 Ultra-Slim Desktop-Konfiguration Kapitel 1 Produktmerkmale DEWW...

  • Seite 11: Convertible Minitower (Cmt) - Komponenten Auf Der Vorderseite

    Convertible Minitower (CMT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-5 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optische 5,25-Zoll-Laufwerke Mikrofon-/Kopfhöreranschluss 5,25-Zoll-Speicherkarten-Lesegerät (optional)

  • Seite 12: Microtower (Mt) - Komponenten Auf Der Vorderseite

    Microtower (MT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Tabelle 1-2 Komponenten auf der Vorderseite Optische Laufwerke, 5,25 Zoll 3,5-Zoll-Speicherkarten-Lesegerät (optional) LED-Anzeige des Festplattenlaufwerks Dual-State-Netzschalter Mikrofon-/Kopfhöreranschluss...

  • Seite 13: Small Form Factor (Sff) - Komponenten Auf Der Vorderseite

    Small Form Factor (SFF) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-6 Komponenten auf der Vorderseite Tabelle 1-3 Komponenten auf der Vorderseite Optisches 5,25-Zoll-Laufwerk Mikrofon-/Kopfhöreranschluss Dual-State-Netzschalter...

  • Seite 14: Ultra-Slim Desktop (Usdt) - Komponenten Auf Der Vorderseite

    Ultra-Slim Desktop (USDT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für den optischen Laufwerksschacht. Abbildung 1-7 Komponenten auf der Vorderseite Tabelle 1-4 Komponenten auf der Vorderseite Optisches Laufwerk Mikrofon-/Kopfhöreranschluss Betriebsanzeige...

  • Seite 15: Convertible Minitower (Cmt) - Komponenten Auf Der Rückseite

    USB (Universal Serial Bus)-Anschlüsse RJ-45-Netzwerkanschluss HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, öffnet sich ein Dialogfeld, das Sie fragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...

  • Seite 16: Microtower (Mt) - Komponenten Auf Der Rückseite

    RJ-45-Netzwerkanschluss USB (Universal Serial Bus)-Anschlüsse HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...

  • Seite 17: Small Form Factor (Sff) - Komponenten Auf Der Rückseite

    USB (Universal Serial Bus)-Anschlüsse Audio-Eingang (blau) HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...

  • Seite 18: Ultra-Slim Desktop (Usdt) - Komponenten Auf Der Rückseite

    Ultra-Slim Desktop (USDT) – Komponenten auf der Rückseite Abbildung 1-11 Komponenten auf der Rückseite Tabelle 1-7 Komponenten auf der Rückseite Audio-Ausgang für Audio-Geräte mit eigenem Netzkabelanschluss Netzteil (grün) PS/2-Tastaturanschluss (lila) TV-Tuner (optional) USB (Universal Serial Bus)-Anschlüsse Audio-Eingang (blau) DisplayPort-Monitoranschluss PS/2-Mausanschluss (grün) VGA-Monitoranschluss RJ-45-Netzwerkanschluss HINWEIS:...

  • Seite 19: Komponenten Des Speicherkarten-Lesegeräts

    Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-12 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-8 Komponenten des Speicherkarten-Lesegeräts Steckplatz Karten ●...

  • Seite 20: Tastatur

    Tastatur Abbildung 1-13 Tastaturkomponenten Tabelle 1-9 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen).

  • Seite 21: Verwenden Der Windows Logo-Taste

    Verwenden der Windows Logo-Taste Sie verwenden die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Informationen zur Position der Windows Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-10 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP, Microsoft Windows Vista und Microsoft Windows 7 verfügbar.

  • Seite 22: Position Der Seriennummer

    Tabelle 1-10 Funktionen der Windows Logo-Taste (Fortsetzung) Windows Logo-Taste + Pfeil nach oben Maximiert das Fenster. Windows Logo-Taste + Pfeil nach links Fixiert das Fenster an der linken Seite des Bildschirms. Windows Logo-Taste + Pfeil nach rechts Fixiert das Fenster an der rechten Seite des Bildschirms. Windows Logo-Taste + Pfeil nach unten Minimiert das Fenster.
  • Seite 23 Abbildung 1-15 Position von Seriennummer und Produkt-ID des Microtower Abbildung 1-16 Position von Seriennummer und Produkt-ID des Small Form Factor DEWW Position der Seriennummer...
  • Seite 24 Abbildung 1-17 Position von Seriennummer und Produkt-ID des Ultra-Slim Desktop (USDT) Kapitel 1 Produktmerkmale DEWW...

  • Seite 25: Hardware-Upgrades Des Convertible Minitower (Cmt)

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.

  • Seite 26: Entfernen Der Abdeckung Des Computers

    Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.

  • Seite 27: Wiederanbringen Der Abdeckung Des Computers

    Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse, bis es einrastet (2). Abbildung 2-2 Anbringen der Abdeckung DEWW Wiederanbringen der Abdeckung des Computers...

  • Seite 28: Entfernen Der Vorderabdeckung

    Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 29: Entfernen Der Laufwerksblenden

    Entfernen der Laufwerksblenden Bei einigen Modellen gibt es Laufwerksblenden, die die 5,25-Zoll-Laufwerksschächte abdecken und vor dem Installieren eines Laufwerks entfernt werden müssen. So entfernen Sie eine Laufwerksblende: Entfernen Sie die Abdeckung und Frontblende. Ziehen Sie die Blendenhalterung mit den Laufwerksblenden vorsichtig aus der Frontblende, und entfernen Sie anschließend die gewünschte Laufwerksblende.

  • Seite 30: Wiederanbringen Der Vorderabdeckung

    Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Abbildung 2-5 Wiedereinsetzen der Frontblende Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse...
  • Seite 31 Tabelle 2-1 Systemplatinenanschlüsse Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI3 weiß Erweiterungskarte PCI2 weiß Erweiterungskarte PCI1 weiß Erweiterungskarte Paralleler Anschluss Schwarz Paralleler Anschluss PCI-Express x16 X4PCIEXP weiß Erweiterungskarte heruntergeschaltet zu PCI- Express x4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte...

  • Seite 32: Installieren Von Zusätzlichem Speicher

    Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.

  • Seite 33: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.

  • Seite 34: Einsetzen Von Dimms

    Einsetzen von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
  • Seite 35 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-7 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.

  • Seite 36: Entfernen Oder Installieren Einer Erweiterungskarte

    Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über drei Standard-PCI-Steckplätze mit voller Bauhöhe, einen PCI-Express-x1- Erweiterungssteckplatz, einen PCI-Express-x16-Erweiterungssteckplatz und einen PCI-Express-x16- Erweiterungssteckplatz, der auf einen x4-Steckplatz heruntergeschaltet wird. HINWEIS: Sie können eine PCI-Express-x1-, x8- oder x16-Erweiterungskarte in die PCI-Express- x16-Steckplätze einsetzen.
  • Seite 37 HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Nehmen Sie die Abdeckung für den Erweiterungssteckplatz ab. Abbildung 2-9 Entfernen einer Steckplatzabdeckung Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie...
  • Seite 38 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Karte gerade aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt.
  • Seite 39 Zum Installieren einer neuen Erweiterungskarte schieben Sie die Halterung am Ende der Karte in den Schlitz auf der Gehäuserückseite und drücken die Karte fest in den Steckplatz auf der Systemplatine. Abbildung 2-12 Einsetzen einer Erweiterungskarte HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass sie mit ihrem Anschlussteil fest im Steckplatz sitzt.

  • Seite 40: Position Der Laufwerke

    Position der Laufwerke Abbildung 2-13 Position der Laufwerke (Anzeige der Minitower-Konfiguration) Tabelle 2-2 Position der Laufwerke Drei 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (optische Laufwerke und Speicherkarten- Lesegerät abgebildet) Drei 3,5-Zoll-Festplattenlaufwerksschächte HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.

  • Seite 41: Ausbauen Eines Laufwerks Aus Einem Laufwerksschacht

    Ausbauen eines Laufwerks aus einem Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 42 ● Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 2-15 Trennen des USB-Kabels vom Speicherkarten-Lesegerät ● Wenn Sie eine Festplatte entfernen, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks ab. Abbildung 2-16 Trennen der Festplattenkabel Kapitel 2 Hardware-Upgrades des Convertible Minitower (CMT)
  • Seite 43 Gehen Sie folgendermaßen vor, um das Laufwerk aus dem Einbauschacht herauszunehmen: ● Drücken Sie die gelbe Laufwerksverriegelung nach unten (1), und ziehen Sie das Laufwerk aus dem Schacht (2), um ein 5,25-Zoll-Laufwerk in der Desktop-Konfiguration auszubauen. ACHTUNG: Wenn auf gelbe die Laufwerksperre gedrückt wird, werden alle 5,25-Zoll- Laufwerke gelöst.
  • Seite 44 ● Um eine Festplatte aus einem der beiden unteren internen Festplattenschächte zu entfernen, ziehen Sie an dem Festplattensperrmechanismus (1) für diese Festplatte und schieben Sie die Festplatte aus dem Schacht (2). Abbildung 2-19 Herausnehmen eines Festplattenlaufwerks aus den unteren beiden Laufwerksschächten ●...

  • Seite 45: Installieren Von Treibern

    Installieren von Treibern Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA- Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie sie mit dem hellblauen SATA1-Anschluss. ●...
  • Seite 46 Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen Festplatte anbringen. Abbildung 2-21 Position der zusätzlichen Führungsschrauben Führungsschraube Gerät Schwarze metrische M3-Schrauben 5,25-Zoll-Laufwerke Silberne 6-32-Standardschrauben 3,5-Zoll-Festplatte im oberen Laufwerksschacht (Schacht 4) Silberne und blaue 6-32-Führungsschrauben zur 3,5-Zoll-Festplatte im mittleren und unteren isolierten Montage Laufwerksschacht (Schacht 5 und 6)

  • Seite 47: Installieren Eines 5,25-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht

    Installieren eines 5,25-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 48 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein (1). Im Lieferumfang sind vier zusätzliche metrische M3-Führungsschrauben enthalten, die an der Halterung des 5,25-Zoll-Laufwerks unter der Zugangsabdeckung eingebaut sind. Die metrischen M3-Schrauben sind schwarz. Unter „Installieren von Treibern“...
  • Seite 49 Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an. HINWEIS: Das Stromkabel für die optischen Laufwerke ist ein Kabel mit zwei Anschlüssen, das von der Systemplatine zur Rückseite der optischen Laufwerksschächte geleitet wird.
  • Seite 50 HINWEIS: Bei der Installation eines neuen optischen SATA-Laufwerks schließen Sie das Datenkabel des ersten optischen Laufwerks an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA2 gekennzeichnet ist. Schließen Sie das Datenkabel für das zweite optische Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA3 gekennzeichnet ist.

  • Seite 51: Installieren Einer Festplatte In Einem Internen Laufwerksschacht

    Installieren einer Festplatte in einem internen Laufwerksschacht HINWEIS: Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. So setzen Sie ein Festplattenlaufwerk in einen internen 3,5-Zoll-Einbauschacht ein: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 52 ● Wenn Sie eine 2,5-Zoll-Festplatte in einem der unteren Schächte (Schacht 5 und 6) einbauen, führen Sie die folgenden Aktionen durch: ◦ Bringen Sie vier silberne und blaue 6-32-Führungsschrauben an der Adapterhalterung an (zwei auf jeder Seite der Halterung). Abbildung 2-26 Anbringen von Führungsschrauben zur isolierten Montage an einer 2.5-Zoll-Adapterhalterung ◦...
  • Seite 53 ◦ Halten Sie die Festplatte und die Halterung fest zusammen und drehen Sie die Baugruppe um. Bringen Sie vier M3-Schrauben an, um die Festplatte an der Halterung zu befestigen. Abbildung 2-28 Befestigen der Festplatte in der Zwischenhalterung ● Wenn Sie die Festplatte in dem oberen Schacht (Schacht 4) einbauen, setzen Sie drei silberne Standardschrauben mit 6-32-Gewinde ein (zwei auf der rechten Seite und eine auf der linken Seite in die Schraubenbohrung, die den Strom- und Datenanschlüssen am nächsten ist).
  • Seite 54 ACHTUNG: Vergewissern Sie sich, dass die Führungsschrauben mit den zugehörigen Bohrungen im Laufwerkskäfig ausgerichtet sind. Wenn Sie beim Einbau eines Laufwerks in den Laufwerksschacht unnötig Gewalt anwenden, laufen Sie Gefahr, das Laufwerk zu beschädigen. ● Wenn Sie eine Festplatte in einem der unteren Schächte (Schacht 5 und 6) einbauen, schieben Sie die Festplatte in den Laufwerksschacht, bis sie einrastet.
  • Seite 55 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite der Festplatte an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit drei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Abbildung 2-32 Anschließen der Strom- und Datenkabel an ein SATA-Festplattenlaufwerk Stecken Sie das andere Ende des Datenkabels in den entsprechenden Anschluss auf der Systemplatine.

  • Seite 56: Umwandlung Eines Minitower-Systems In Ein Desktop-System

    Umwandlung eines Minitower-Systems in ein Desktop- System Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 57 Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet. Wenn das Laufwerk ordnungsgemäß eingesetzt wird, wird es von der Laufwerksverriegelung arretiert. Wiederholen Sie diesen Schritt für jedes Laufwerk. Abbildung 2-34 Einbau eines Laufwerks in ein Desktop-Gehäuse ACHTUNG: Der untere 5,25-Zoll-Einbauschacht ist kürzer als die beiden oberen Schächte.

  • Seite 58: Umwandlung Eines Desktop-Systems In Ein Minitower-System

    Montieren Sie die Blendenhalterung (um 90° drehen) mit dem Logo nach unten, und lassen Sie sie in der Frontblende einrasten. Abbildung 2-35 Umwandlung eines Minitower-Systems in ein Desktop-System Bringen Sie die Frontblende und die obere Abdeckung des Computers wieder an. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
  • Seite 59 Um die Laufwerke im 5,25-Zoll-Laufwerksschacht zu entriegeln, drücken Sie die kurze, gelbe Laufwerksverriegelung (1) nach unten, wie in der Abbildung dargestellt. Ziehen Sie die Laufwerke bei nach unten gedrückter Laufwerksverriegelung aus dem Laufwerksschacht (2). Abbildung 2-36 Entriegeln der 5,25-Zoll-Laufwerke in den Einbauschächten (Desktop) Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet.

  • Seite 60: Anbringen Eines Sicherheitsschlosses

    Schließen Sie die Stromkabel sowie sämtliche Datenkabel an die sich in den 5,25-Zoll- Laufwerksschächten befindenden Laufwerke an. Nehmen Sie die Blendenhalterung wie unter „Entfernen der Laufwerksblenden“ auf Seite 21 beschrieben ab. ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen.

  • Seite 61: Hp/Kensington Microsaver-Sicherungskabel

    HP/Kensington MicroSaver-Sicherungskabel Abbildung 2-39 Anbringen einer Kabel-Diebstahlsicherung DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 62: Vorhängeschloss

    Vorhängeschloss Abbildung 2-40 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung 2-41 Befestigen des Kabels an einem feststehenden Gegenstand Kapitel 2 Hardware-Upgrades des Convertible Minitower (CMT) DEWW...
  • Seite 63 Stecken Sie das Kensington-Schloss in den Kensington-Schlosssteckplatz auf der Rückseite des Monitors und befestigen Sie das Schloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch auf der Rückseite des Schlosses stecken und um 90 Grad drehen. Abbildung 2-42 Anbringen des Kensington-Schlosses am Monitor Stecken Sie das Sicherheitskabel durch das Loch des Kensington-Schlosses auf der Rückseite des Monitors.
  • Seite 64 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
  • Seite 65 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 2-46 Befestigen des Schlosses am Gehäuse Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.

  • Seite 66: Frontblendensicherung

    Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 2-48 Gesicherte Workstation Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So bringen Sie die Sicherheitsschraube an: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 67 Entfernen Sie die Sicherheitsschraube von der Innenseite der Frontblende. Abbildung 2-49 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Befestigen Sie die Schraube durch die Gehäusevorderseite hindurch an der Frontblende. Die Bohrung für die Schraube befindet sich am linken Gehäuserand neben dem oberen Festplatten- Laufwerksschacht.

  • Seite 68: Microtower (Mt) - Hardware-Upgrades

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.

  • Seite 69: Entfernen Der Abdeckung Des Computers

    Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.

  • Seite 70: Wiederanbringen Der Abdeckung Des Computers

    Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse (2). Abbildung 3-2 Anbringen der Abdeckung Stellen Sie sicher, dass die Abdeckung vollständig geschlossen ist (1), und ziehen Sie die beiden Rändelschrauben fest, mit denen die Zugangsabdeckung am Gehäuse befestigt wird (2).

  • Seite 71: Entfernen Der Vorderabdeckung

    Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 72: Wiederanbringen Der Vorderabdeckung

    Um eine Laufwerksblende zu entfernen, drücken Sie die beiden übrigen Laschen, welche die Laufwerksblende fixieren, zum äußeren rechten Rand der Blende (1), und schieben Sie die Laufwerksblende nach hinten und nach rechts, um sie zu entfernen (2). Abbildung 3-5 Entfernen einer Laufwerksblende Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken links an der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die rechte Seite der Abdeckung auf das Gehäuse (2), und lassen Sie diese...

  • Seite 73: Systemplatinenanschluss

    Systemplatinenanschluss In den folgenden Abbildungen und Tabellen sind die Komponenten der Laufwerksverbindungen der Systemplatine für Ihr Modell dargestellt bzw. aufgeführt. Abbildung 3-7 Systemplatinenanschluss – Serie 8200 Elite Tabelle 3-1 Systemplatinenanschluss – Serie 8200 Elite Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine DIMM4 (Kanal A) DIMM4 weiß...
  • Seite 74 Tabelle 3-1 Systemplatinenanschluss – Serie 8200 Elite (Fortsetzung) Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte PCI-Express x16 X4PCIEXP weiß Erweiterungskarte heruntergeschaltet zu PCI- Express x4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte weiß Erweiterungskarte Abbildung 3-8 Systemplatinenanschlüsse –...
  • Seite 75 Tabelle 3-2 Systemplatinenanschlüsse – Serie 6200 Pro (Fortsetzung) Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine Serieller Anschluss COMB Schwarz Serieller Anschluss MEDIA Schwarz USB-Gerät wie Media Card Reader Abdeckungssperre HLCK Schwarz Abdeckungssperre MEDIA2 Schwarz USB-Gerät wie Media Card Reader Abdeckungssensor HSENSE weiß...

  • Seite 76: Installieren Von Zusätzlichem Speicher

    Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.

  • Seite 77: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.

  • Seite 78: Installieren Von Dimms

    Installieren von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
  • Seite 79 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 3-9 Installieren eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Richten Sie die Kerbe des Moduls an dem Steg des Speichersockels aus. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.

  • Seite 80: Entfernen Oder Installieren Einer Erweiterungskarte

    Entfernen oder Installieren einer Erweiterungskarte Der 8200 Elite-Computer verfügt über einen PCI-Erweiterungssteckplatz, einen PCI-Express-x1- Erweiterungssteckplatz, einen PCI-Express-x16-Erweiterungssteckplatz und einen PCI-Express-x16- Erweiterungssteckplatz, der auf einen x4-Steckplatz heruntergeschaltet wird. Der 6200 Pro-Computer verfügt über einen PCI-Erweiterungssteckplatz, zwei PCI-Express-x1- Erweiterungssteckplätze und einen PCI-Express-x16-Erweiterungssteckplatz. HINWEIS: Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI- Express-x16-Steckplatz einsetzen.
  • Seite 81 Entfernen Sie vor dem Einsetzen einer Erweiterungskarte die Steckplatzabdeckung bzw. eine bereits vorhandene Erweiterungskarte. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
  • Seite 82 Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Computergehäuse weg nach innen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
  • Seite 83 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
  • Seite 84 Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses, und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte dann vorsichtig in den Steckplatz auf der Systemplatine.

  • Seite 85: Position Der Laufwerke

    Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Position der Laufwerke Abbildung 3-16 Position der Laufwerke Tabelle 3-3 Position der Laufwerke Zwei 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (abgebildet sind optische Laufwerke) Ein 3,5-Zoll-Laufwerksschacht für ein optionales Laufwerk (Speicherkarten- Lesegerät abgebildet) Sekundärer interner 3,5-Zoll-Festplattenlaufwerksschacht für optionale Festplatten...

  • Seite 86: Ein- Und Ausbauen Von Laufwerken

    Ein- und Ausbauen von Laufwerken Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie sie mit dem hellblauen Anschluss (Modelle der Serie 8200 Elite) oder dem weißen Anschluss (Modelle der Serie 6200 Pro) auf der Systemplatine, gekennzeichnet als SATA1.
  • Seite 87 Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen Festplatte anbringen. Abbildung 3-17 Position der zusätzlichen Führungsschrauben Führungsschraube Gerät Schwarze metrische M3-Schrauben Alle Laufwerke (außer den Festplattenlaufwerken) Silberne und blaue 6-32-Führungsschrauben zur Sekundäre Festplatte isolierten Montage ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw.

  • Seite 88: Installieren Eines 5,25-Zoll- Oder 3,5-Zoll-Laufwerks In Einen Laufwerksschacht

    Installieren eines 5,25-Zoll- oder 3,5-Zoll-Laufwerks in einen Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 89 Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 3-19 Trennen des USB-Kabels vom Speicherkarten-Lesegerät Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht arretiert. Heben Sie den Freigaberiegel an der Verriegelung (1) des zu entfernenden Laufwerks an.

  • Seite 90: Entfernen Eines 5,25-Zoll- Oder 3,5-Zoll-Laufwerks Aus Einem Laufwerksschacht

    Entfernen eines 5,25-Zoll- oder 3,5-Zoll-Laufwerks aus einem Laufwerksschacht Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 91 Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Abbildung 3-22 Hineinschieben das Laufwerks in den Laufwerkrahmen Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an.
  • Seite 92 Ein Speicherkarten-Lesegerät schließen Sie über ein USB-Kabel an den als MEDIA CARD gekennzeichneten USB-Anschluss auf der Systemplatine an. Abbildung 3-24 Anschließen des USB-Kabels des Speicherkarten-Lesegeräts Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine. HINWEIS: Bei der Installation eines neuen optischen SATA-Laufwerks schließen Sie das Datenkabel des ersten optischen Laufwerks an den weißen SATA-Anschluss auf der...

  • Seite 93: Herausnehmen Des Festplattenlaufwerks Aus Dem Laufwerksschacht

    Herausnehmen des Festplattenlaufwerks aus dem Laufwerksschacht HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
  • Seite 94 Lösen Sie das Laufwerk, indem Sie den Freigaberiegel an der Laufwerksverriegelung anheben (1) und anschließend das Laufwerk vorsichtig aus dem Schacht herausziehen (2). Abbildung 3-26 Entfernen einer Festplatte Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie benötigen diese Schrauben für das neue Laufwerk.

  • Seite 95: Installieren Einer Festplatte In Einem Internen Laufwerksschacht

    Installieren einer Festplatte in einem internen Laufwerksschacht HINWEIS: Das System unterstützt keine PATA-Festplattenlaufwerke. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 96 ● Einbau einer 2,5-Zoll-Festplatte: ◦ Bringen Sie vier silberne und blaue 6-32-Führungsschrauben an der Adapterhalterung an (zwei auf jeder Seite der Halterung). Abbildung 3-28 Anbringen von Führungsschrauben zur isolierten Montage an einer 2.5-Zoll-Adapterhalterung ◦ Setzen Sie die Festplatte in den Schacht der Adapterhalterung ein, wobei die PCA- Seite nach unten zeigen sollte, und richten Sie die drei Laschen an der Halterung mit der Festplatte aus.
  • Seite 97 ◦ Halten Sie die Festplatte und die Halterung fest zusammen und drehen Sie die Baugruppe um. Bringen Sie vier M3-Schrauben an, um die Festplatte an der Halterung zu befestigen. Abbildung 3-30 Befestigen der Festplatte in der Zwischenhalterung Schieben Sie das Laufwerk in den Laufwerksschacht, und richten Sie die Führungsschrauben an den Bohrungen aus, bis das Laufwerk einrastet.

  • Seite 98: Anbringen Eines Sicherheitsschlosses

    Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit zwei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Abbildung 3-32 Anschließen der Kabel eines Festplattenlaufwerks Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.

  • Seite 99: Hp/Kensington Microsaver-Sicherungskabel

    HP/Kensington MicroSaver-Sicherungskabel Abbildung 3-33 Anbringen einer Kabel-Diebstahlsicherung Vorhängeschloss Abbildung 3-34 Anbringen eines Vorhängeschlosses DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 100: Hp Business Pc-Sicherheitssperre

    HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung 3-35 Befestigen des Kabels an einem feststehenden Gegenstand Stecken Sie das Kensington-Schloss in den Kensington-Schlosssteckplatz auf der Rückseite des Monitors und befestigen Sie das Schloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch auf der Rückseite des Schlosses stecken und um 90 Grad drehen.
  • Seite 101 Stecken Sie das Sicherheitskabel durch das Loch des Kensington-Schlosses auf der Rückseite des Monitors. Abbildung 3-37 Sichern des Monitors Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2).
  • Seite 102 Führen Sie die Tastatur- und Mauskabel durch die Computergehäusesperre. Abbildung 3-39 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 3-40 Befestigen des Schlosses am Gehäuse Kapitel 3 Microtower (MT) – Hardware-Upgrades DEWW...

  • Seite 103: Frontblendensicherung

    Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung 3-41 Aktivieren des Schlosses Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 3-42 Gesicherte Workstation Frontblendensicherung...
  • Seite 104 Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus. Ziehen Sie das Netzkabel aus der Steckdose, und trennen Sie alle externen Geräte. ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist.
  • Seite 105 Befestigen Sie die Schraube durch die Gehäusevorderseite hindurch an der Frontblende. Die Bohrung für die Schraube befindet sich in der Mitte des rechten Gehäuserands zwischen Laufwerksschacht und Lautsprecher. Abbildung 3-44 Installieren der Sicherheitsschraube für die Frontblende Bringen Sie die Abdeckung wieder an. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.

  • Seite 106: Small Form Factor (Sff) - Hardware-Upgrades

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.

  • Seite 107: Entfernen Der Abdeckung Des Computers

    Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.

  • Seite 108: Wiederanbringen Der Abdeckung Des Computers

    Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugangsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugangsabdeckung auf das Gehäuse, bis diese einrastet (2). Abbildung 4-2 Anbringen der Abdeckung 100 Kapitel 4 Small Form Factor (SFF) – Hardware-Upgrades DEWW...

  • Seite 109: Entfernen Der Vorderabdeckung

    Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 110 Um eine Laufwerksblende zu entfernen, drücken Sie die beiden übrigen Laschen, welche die Laufwerksblende fixieren, zum äußeren rechten Rand der Blende (1), und schieben Sie die Laufwerksblende nach hinten und nach rechts, um sie zu entfernen (2). Abbildung 4-4 Entfernen einer Laufwerksblende 102 Kapitel 4 Small Form Factor (SFF) –...

  • Seite 111: Wiederanbringen Der Vorderabdeckung

    Abbildung 4-5 Anbringen der Frontblende Umwandeln der Desktop-Konfiguration zu einer Tower- Konfiguration Der Small Form Factor-PC kann mit einem optionalen Tower-Standfuß, der bei HP erhältlich ist, als Tower-System verwendet werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.

  • Seite 112: Systemplatinenanschluss

    Umwandeln des Desktop-Systems in ein Tower-System HINWEIS: Um den Computer bei der Verwendung als Tower-System zu stabilisieren, empfiehlt HP die Verwendung eines optionalen Tower-Standfußes. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein.
  • Seite 113 Tabelle 4-1 Systemplatinenanschluss – Serie 8200 Elite Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine DIMM4 (Kanal A) DIMM4 weiß Speichermodul DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul DIMM2 (Kanal B). DIMM2 weiß Speichermodul DIMM1 (Kanal B) DIMM1 Schwarz Speichermodul Netztaste SATAPWR0 Schwarz SATA Optische Laufwerke Netztaste SATAPWR1...
  • Seite 114 Abbildung 4-8 Systemplatinenanschlüsse – Serie 6200 Pro Tabelle 4-2 Systemplatinenanschlüsse – Serie 6200 Pro Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine DIMM4 (Kanal A) DIMM4 weiß Speichermodul DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul DIMM2 (Kanal B). DIMM2 weiß Speichermodul DIMM1 (Kanal B) DIMM1 Schwarz Speichermodul...
  • Seite 115 Tabelle 4-2 Systemplatinenanschlüsse – Serie 6200 Pro (Fortsetzung) Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte weiß Erweiterungskarte DEWW Systemplatinenanschluss 107...

  • Seite 116: Installieren Von Zusätzlichem Speicher

    Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.

  • Seite 117: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.

  • Seite 118: Installieren Von Dimms

    Installieren von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
  • Seite 119 Drehen Sie das Gehäuse des internen Laufwerksschachts nach oben, um auf die Speichersteckplätze auf der Systemplatine zuzugreifen. Abbildung 4-9 Aufrichten des Laufwerkskäfigs Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 4-10 Installieren eines DIMM-Moduls HINWEIS:...
  • Seite 120 Schieben Sie das Speichermodul ein und achten Sie darauf, dass es vollständig einrastet und fest sitzt. Vergewissern Sie sich, dass sich die Halterungen in der Verriegelungsposition befinden (3). Wiederholen Sie die Schritte 8 und 9, um weitere Module einzusetzen. Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß...

  • Seite 121: Entfernen Oder Installieren Einer Erweiterungskarte

    Entfernen oder Installieren einer Erweiterungskarte Der 8200 Elite-Computer verfügt über einen PCI-Erweiterungssteckplatz, einen PCI-Express-x1- Erweiterungssteckplatz, einen PCI-Express-x16-Erweiterungssteckplatz und einen PCI-Express-x16- Erweiterungssteckplatz, der auf einen x4-Steckplatz heruntergeschaltet wird. Der 6200 Pro-Computer verfügt über einen PCI-Erweiterungssteckplatz, zwei PCI-Express-x1- Erweiterungssteckplätze und einen PCI-Express-x16-Erweiterungssteckplatz. HINWEIS: Die PCI- und PCI-Express-Steckplätze unterstützen nur Low Profile-Karten.
  • Seite 122 Öffnen Sie die Verriegelung der PCI-Steckplatzabdeckungen, indem Sie den grünen Riegel nach oben drücken und die Verriegelung lösen. Abbildung 4-11 Öffnen der Erweiterungssteckplatzverriegelung Bevor Sie eine Erweiterungskarte installieren, entfernen Sie die Steckplatzabdeckung oder die vorhandene Erweiterungskarte am Computergehäuse. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab.
  • Seite 123 Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz (1) und anschließend vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse (2) herausnehmen zu können.
  • Seite 124 Wenn Sie keine neue Erweiterungskarte einsetzen, installieren Sie eine Abdeckung, um den geöffneten Steckplatz abzudecken. ACHTUNG: Nachdem Sie eine Erweiterungskarte entfernt haben, müssen Sie sie durch eine neue Karte oder eine Abdeckung ersetzen, damit die internen Komponenten während des Betriebs ordnungsgemäß gekühlt werden. Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine.

  • Seite 125: Position Der Laufwerke

    Schließen Sie bei Bedarf externe Kabel an der installierten Karte an. Schließen Sie bei Bedarf interne Kabel an der Systemplatine an. Bringen Sie die seitliche Abdeckung des Computers wieder an. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.

  • Seite 126: Ein- Und Ausbauen Von Laufwerken

    Ein- und Ausbauen von Laufwerken Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie sie mit dem hellblauen Anschluss (Modelle der Serie 8200 Elite) oder dem weißen Anschluss (Modelle der Serie 6200 Pro) auf der Systemplatine, gekennzeichnet als SATA1.
  • Seite 127 Silberne 6-32-Standardschrauben Sekundäre Festplatte Insgesamt sind im Lieferumfang fünf zusätzliche silberne 6-32-Standardschrauben enthalten. Vier davon werden als Führungsschrauben für eine sekundäre Festplatte benötigt. Die fünfte Schraube dient zur Befestigung der Frontblende (weitere Informationen finden Sie unter „Frontblendensicherung“ auf Seite 139). ACHTUNG: So vermeiden Sie Datenverluste und Beschädigungen des Computers oder Laufwerks: Wenn Sie ein Laufwerk installieren oder entfernen, fahren Sie das Betriebssystem ordnungsgemäß...

  • Seite 128: Ausbauen Eines 5,25-Zoll-Laufwerks Aus Einem Laufwerksschacht

    Ausbauen eines 5,25-Zoll-Laufwerks aus einem Laufwerksschacht ACHTUNG: Entfernen Sie alle Wechseldatenträger, bevor Sie das Laufwerk aus dem Computer ausbauen. Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß...
  • Seite 129 Wenn Sie ein optisches Laufwerk ausbauen, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks ab. ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht am Kabel selbst, um es nicht zu beschädigen. Abbildung 4-20 Trennen der Strom- und Datenkabel Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position.

  • Seite 130: Installieren Eines 5,25-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht

    Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten, um das Laufwerk vom Laufwerkskäfig zu trennen (1). Schieben Sie nun das Laufwerk bis zum Anschlag zurück, während Sie gleichzeitig auf die Laufwerksverriegelung drücken. Nehmen Sie anschließend das Laufwerk nach oben aus dem Laufwerkskäfig (2) heraus. Abbildung 4-22 Ausbauen des 5,25-Zoll-Laufwerks Installieren eines 5,25-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht...
  • Seite 131 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein. Im Lieferumfang befinden sich vier zusätzliche metrische M3- Führungsschrauben, die vorne am Gehäuse unter der Frontblende befestigt sind. Die metrischen M3-Führungsschrauben sind schwarz. Unter „Ein- und Ausbauen von Laufwerken“ auf Seite 118 finden Sie eine Abbildung mit der Lage der zusätzlichen metrischen M3- Führungsschrauben.
  • Seite 132 Stellen Sie den Laufwerkskäfig aufrecht. Abbildung 4-25 Aufrechtstellen des Laufwerkskäfigs Schließen Sie das SATA-Datenkabel an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA2 gekennzeichnet ist. Verlegen Sie das Datenkabel durch die Kabelführungen. ACHTUNG: Die beiden Kabelführungen verhindern, dass das Datenkabel beim Anheben oder Absenken des Laufwerkskäfigs gequetscht wird.

  • Seite 133: Ausbauen Eines 3.5-Zoll-Laufwerks Aus Einem Laufwerksschacht

    Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position. ACHTUNG: Achten Sie darauf, keine Kabel oder Leitungen beim Drehen des Laufwerkskäfigs zu beschädigen. Abbildung 4-27 Drehen des Laufwerkskäfigs in die ursprüngliche Position Bringen Sie die Abdeckung und Frontblende wieder an (wenn sie entfernt wurden). Wenn der Computer auf einem Standfuß...

  • Seite 134: Installieren Eines 3.5-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht

    Ziehen Sie die Laufwerkskabel an der Rückseite des Laufwerks ab, oder – wenn Sie ein Speicherkarten-Lesegerät entfernen – ziehen Sie das USB-Kabel wie in der folgenden Abbildung dargestellt von der Systemplatine ab. Abbildung 4-28 Trennen des USB-Kabels vom Speicherkarten-Lesegerät Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten, um das Laufwerk vom Laufwerkskäfig zu trennen (1).
  • Seite 135 Gehäuse unter der Frontblende befestigt sind. Für sekundäre Festplatten benötigen Sie Standardschrauben mit 6-32-Gewinde. Alle anderen Laufwerke (ausgenommen der primären Festplatte) benötigen metrische M3-Schrauben. Die von HP mitgelieferten metrischen M3-Schrauben sind schwarz, die Standardschrauben mit 6-32-Gewinde sind silber. Eine Abbildung der Position der Führungsschrauben finden Sie unter...
  • Seite 136 Schließen Sie die Laufwerkskabel an: Wenn Sie eine zweite Festplatte einbauen, verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit der Rückseite der Festplatte und schließen Sie das andere Ende des Datenkabels an den hellblauen Anschluss (Modelle der Serie 8200 Elite) oder den weißen Anschluss (Modelle der Serie 6200 Pro) auf der Systemplatine an, gekennzeichnet als SATA1.
  • Seite 137 Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. DEWW Ein- und Ausbauen von Laufwerken 129...

  • Seite 138: Entfernen Und Wiedereinsetzen Des Primären Internen 3,5-Zoll-Festplattenlaufwerks

    Entfernen und Wiedereinsetzen des primären internen 3,5-Zoll- Festplattenlaufwerks HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 3,5-Zoll-Festplattenlaufwerk befindet sich unter dem Netzteil. So bauen Sie die Festplatte aus und wieder ein: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 139 Bringen Sie das Netzteil in aufrechte Position. Das Festplattenlaufwerk befindet sich unter dem Netzteil. Abbildung 4-35 Aufstellen des Netzteils Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks ab. Abbildung 4-36 Abziehen der Kabel eines Festplattenlaufwerks DEWW Ein- und Ausbauen von Laufwerken 131...
  • Seite 140 Drücken Sie auf den grünen Freigaberiegel neben dem Festplattenlaufwerk (1). Schieben Sie das Laufwerk bei gedrücktem Riegel bis zum Anschlag nach vorne, und nehmen Sie es nach oben aus dem Schacht heraus (2). Abbildung 4-37 Ausbauen der Festplatte Wenn Sie ein Festplattenlaufwerk einbauen möchten, müssen Sie die silberfarbenen und blauen Führungsschrauben zur isolierten Montage aus der alten Festplatte entfernen und in die neue Festplatte eindrehen.
  • Seite 141 Richten Sie die Führungsschrauben an den Steckplätzen am Laufwerksgehäuse aus, drücken Sie das Laufwerk nach unten in den Schacht hinein, und schieben Sie es so weit wie möglich nach hinten, bis es einrastet. Abbildung 4-39 Einbauen der Festplatte Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an.

  • Seite 142: Anbringen Eines Sicherheitsschlosses

    Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. HP/Kensington MicroSaver-Sicherungskabel Abbildung 4-41 Anbringen einer Kabel-Diebstahlsicherung 134 Kapitel 4 Small Form Factor (SFF) – Hardware-Upgrades DEWW...

  • Seite 143: Vorhängeschloss

    Vorhängeschloss Abbildung 4-42 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. Abbildung 4-43 Befestigen des Kabels an einem feststehenden Gegenstand DEWW Anbringen eines Sicherheitsschlosses 135...
  • Seite 144 Stecken Sie das Kensington-Schloss in den Kensington-Schlosssteckplatz auf der Rückseite des Monitors und befestigen Sie das Schloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch auf der Rückseite des Schlosses stecken und um 90 Grad drehen. Abbildung 4-44 Anbringen des Kensington-Schlosses am Monitor Stecken Sie das Sicherheitskabel durch das Loch des Kensington-Schlosses auf der Rückseite des Monitors.
  • Seite 145 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
  • Seite 146 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 4-48 Befestigen der Sperre am Gehäuse Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.

  • Seite 147: Frontblendensicherung

    Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 4-50 Gesicherte Workstation Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 148 Entfernen Sie eine der fünf silbernen 6-32-Standardschrauben, die vorne am Gehäuse hinter der Blende befestigt sind. Abbildung 4-51 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Setzen Sie die Sicherheitsschraube neben dem mittleren Freigaberiegel der Frontblende ein, um die Frontblende zu fixieren.

  • Seite 149: Ultra-Slim Desktop (Usdt) - Hardware-Upgrades

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.

  • Seite 150: Anschließen Des Netzkabels

    Anschließen des Netzkabels Wenn Sie das Netzteil anschließen, ist es wichtig, die nachfolgenden Schritte zu befolgen, um sicherzustellen, dass sich das Netzkabel nicht vom Computer löst. Verbinden Sie das runde Ende des Netzkabels mit dem Netzanschluss an der Rückseite des Computers (1).

  • Seite 151: Entfernen Der Abdeckung Des Computers

    Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.

  • Seite 152: Wiederanbringen Der Abdeckung Des Computers

    Wiederanbringen der Abdeckung des Computers Richten Sie die Führungsnasen der Abdeckung mit den Schlitzen am Gehäuse aus, und schieben Sie die Abdeckung bis zum Anschlag in Richtung der Vorderseite des Gehäuses (1). Ziehen Sie die Rändelschraube an, um die Abdeckung zu befestigen (2). Abbildung 5-3 Wiederanbringen der Abdeckung des Computers 144 Kapitel 5 Ultra-Slim Desktop (USDT) –...

  • Seite 153: Entfernen Der Vorderabdeckung

    Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 154: Wiederanbringen Der Vorderabdeckung

    Drücken Sie die beiden Verriegelungen, die die Laufwerksblende fixieren, zum äußeren linken Rand der Blende (1), und ziehen Sie die Laufwerksblende nach innen, um sie zu entfernen (2). Abbildung 5-5 Entfernen der Laufwerksblende Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten.

  • Seite 155: Umwandeln Der Desktop-Konfiguration Zu Einer Tower-Konfiguration

    Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. HINWEIS: Bei HP ist eine optionale Quick Release-Halterung zur Montage des Computers an einer Wand, einem Tisch oder einer Swing Arm-Halterung erhältlich. DEWW Umwandeln der Desktop-Konfiguration zu einer Tower-Konfiguration 147...

  • Seite 156: Systemplatinenanschluss

    Systemplatinenanschluss In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse dargestellt bzw. aufgeführt. Abbildung 5-8 Systemplatinenanschluss Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine SATA 3.0 SATA1 Hellblau Optisches Laufwerk Netztaste SATA PWR1 weiß Optisches Laufwerk Mobile PCI Express Module Schwarz Grafikkarte Abdeckungssensor...

  • Seite 157: Installieren Von Zusätzlichem Speicher

    Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Dabei handelt es sich um SO-DIMM-Module (Small Outline Dual Innline Memory Module). SO-DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-SODIMMs bestückt werden.

  • Seite 158: Bestücken Von Sodimm-Steckplätzen

    Bestücken von SODIMM-Steckplätzen Auf der Systemplatine befinden sich zwei SO-DIMM-Steckplätze, d. h. ein Steckplatz pro Kanal. Die Steckplätze sind mit XMM1 und XMM3 gekennzeichnet. Der Steckplatz XMM1 ist Speicherkanal A zugeordnet. Der Steckplatz XMM3 ist Speicherkanal B zugeordnet. Abbildung 5-9 Position der SODIMM-Steckplätze Tabelle 5-1 Position der SODIMM-Steckplätze...

  • Seite 159: Installieren Von Sodimms

    Installieren von SODIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
  • Seite 160 Um ein SODIMM-Modul zu entfernen, drücken Sie die beiden Verriegelungen links und rechts des SODIMM-Moduls nach außen (1), und ziehen Sie dann das SODIMM-Modul aus dem Steckplatz (2). Abbildung 5-10 Entfernen eines SODIMM-Moduls Schieben Sie das neue SODIMM-Modul in einem ca. 30°-Winkel in den Steckplatz hinein (1), und drücken Sie es dann nach unten (2), bis die Riegel einrasten.

  • Seite 161: Austauschen Des Optischen Laufwerks

    Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Der Computer erkennt den zusätzlichen Speicher beim Hochfahren automatisch. Austauschen des optischen Laufwerks Der extraflache Desktop verwendet ein optisches Slimline-SATA (Serial ATA)-Laufwerk. Herausnehmen des optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem...
  • Seite 162 Ziehen Sie die Kabel an der Rückseite des optischen Laufwerks ab (1), drücken Sie den grünen Freigaberiegel an der hinteren rechten Seite des Laufwerks in Richtung Mitte des Laufwerks (2), und schieben Sie das Laufwerk durch die Frontblende aus dem Schacht heraus (3). ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht am Kabel selbst, um es nicht zu beschädigen.

  • Seite 163: Vorbereiten Des Neuen Optischen Laufwerks

    Vorbereiten des neuen optischen Laufwerks Bevor das neue optische Laufwerk verwendet werden kann, muss der Freigaberiegel angebracht werden. Entfernen Sie die Schutzfolie vom Klebeband am Freigaberiegel. Richten Sie die Öffnungen am Freigaberiegel mit den Stiften an der Seite des optischen Laufwerks aus, ohne dass der Freigaberiegel dabei mit dem optischen Laufwerk in Berührung kommt.

  • Seite 164: Installieren Des Neuen Optischen Laufwerks

    Installieren des neuen optischen Laufwerks HINWEIS: Wenn Sie ein optisches Laufwerk in einen Schacht einsetzen, in dem sich zuvor kein Laufwerk befunden hat, müssen Sie die Abdeckung und die Laufwerksblende entfernen, die die Öffnung des Schachts abdeckt, bevor Sie fortfahren können. Befolgen Sie die Anleitungen unter „Entfernen der Abdeckung des Computers“...

  • Seite 165: Einbauen Der Festplatte

    Einbauen der Festplatte HINWEIS: Der Ultra-Slim Desktop unterstützt nur interne 2,5-Zoll-SATA (Serial ATA)- Festplattenlaufwerke. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 2,5-Zoll-Festplattenlaufwerk befindet sich in einer Halterung unter dem optischen Laufwerk.
  • Seite 166 Heben Sie die Festplattenhalterung gerade nach oben aus dem Gehäuse heraus. Abbildung 5-16 Entfernen der Festplattenhalterung Entfernen Sie die vier Führungsschrauben von den Seiten der Festplattenhalterung. Abbildung 5-17 Entfernen der Führungsschrauben Heben Sie die Festplatte in der Halterung an (1), und ziehen Sie das Laufwerk aus dem Gehäuse heraus (2).
  • Seite 167 Um zu verhindern, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung berührt, heben Sie die Festplatte an, bis deren Oberseite oben an der Halterung anliegt (1), und schieben Sie dann die neue Festplatte in die Halterung (2). ACHTUNG: Achten Sie darauf, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung nicht berührt, wenn Sie die Festplatte in die Halterung...

  • Seite 168: Einsetzen Und Entfernen Einer Anschlussabdeckung

    Wenn Sie die Halterung des Festplattenlaufwerks wieder in das Gehäuse einsetzen möchten, richten Sie die Führungsschrauben an den Öffnungen am Laufwerksschacht aus, senken Sie die Halterung nach unten in den Laufwerksschacht ab (1), und drücken Sie den Griff an der Halterung ganz nach unten (2), so dass das Laufwerk richtig eingesetzt ist und einrastet.
  • Seite 169 So installieren Sie die Anschlussabdeckung: Führen Sie die Kabel durch die untere Öffnung an der Anschlussabdeckung (1), und schließen Sie die Kabel an den hinteren Anschlüssen des Computers an. Schieben Sie die Nasen an der Anschlussabdeckung in die Schlitze an der Rückseite des Gehäuses hinein, und schieben Sie die Abdeckung nach rechts, um sie sicher anzubringen (2).

  • Seite 170: Anbringen Eines Sicherheitsschlosses

    Anbringen eines Sicherheitsschlosses HP/Kensington MicroSaver-Sicherungskabel An der Rückseite des Computers befinden sich zwei Öffnungen für Kabel-Diebstahlsicherungen. Wenn keine Anschlussabdeckung vorhanden ist, sollte die Öffnung neben der Rändelschraube verwendet werden. Wenn eine Anschlussabdeckung installiert ist, sollte die Öffnung ganz rechts verwendet werden.

  • Seite 171: Vorhängeschloss

    Vorhängeschloss Abbildung 5-26 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. Abbildung 5-27 Befestigen des Kabels an einem feststehenden Gegenstand DEWW Anbringen eines Sicherheitsschlosses 163...
  • Seite 172 Stecken Sie das Kensington-Schloss in den Kensington-Schlosssteckplatz auf der Rückseite des Monitors und befestigen Sie das Schloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch auf der Rückseite des Schlosses stecken und um 90 Grad drehen. Abbildung 5-28 Anbringen des Kensington-Schlosses am Monitor Stecken Sie das Sicherheitskabel durch das Loch des Kensington-Schlosses auf der Rückseite des Monitors.
  • Seite 173 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
  • Seite 174 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 5-32 Befestigen der Sperre am Gehäuse Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
  • Seite 175 Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 5-34 Gesicherte Workstation DEWW Anbringen eines Sicherheitsschlosses 167...

  • Seite 176: Frontblendensicherung

    Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
  • Seite 177 Setzen Sie die Sicherungsschraube durch den mittleren Freigaberiegel der Frontblende in das Gehäuse ein, um die Frontblende zu fixieren. Abbildung 5-36 Installieren der Sicherheitsschraube für die Frontblende Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.

  • Seite 178: Anhang A Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 179 Typ 1 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Abbildung A-1 Herausnehmen einer Knopfzelle (Typ1) Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position. Typ 2 Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie hinausstehende Metallklammer.
  • Seite 180 Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Abbildung A-3 Herausnehmen einer Knopfzelle (Typ3) HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.

  • Seite 181: Anhang B Entfernen Und Wiedereinsetzen Eines 3,5-Zoll-Sata-Festplattenlaufwerks

    Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks Einige Modelle sind mit einem SATA-Wechselfestplattengehäuse im internen 5,25-Zoll- Laufwerksschacht konfiguriert. Die Festplatte befindet sich in einer Halterung, die schnell und einfach aus dem Laufwerksschacht entfernt werden kann. So nehmen Sie ein Laufwerk aus der Halterung und setzen es wieder ein: HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten...
  • Seite 182 Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung B-2 Entfernen des Thermosensors Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung B-3 Entfernen der Sicherheitsschrauben 174 Anhang B Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks DEWW...
  • Seite 183 Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung B-4 Ausbauen der Festplatte Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt.
  • Seite 184 Bringen Sie die vier Schrauben wieder am unteren Teil der Halterung an, um das Laufwerk sicher zu befestigen. Abbildung B-6 Anbringen der Sicherheitsschrauben Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2).
  • Seite 185 Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2). Abbildung B-8 Anbringen der Halterungsabdeckung Schieben Sie die Festplattenhalterung in das Gehäuse am Computer, und verriegeln Sie es mit dem bereitgestellten Schlüssel.

  • Seite 186: Anhang C Aufheben Der Sperre Des Smart Cover Lock

    – Bestellen Sie diesen Schlüssel, bevor Sie ihn benötigen. So erhalten Sie einen FailSafe-Schlüssel: ● Wenden Sie sich an einen HP Servicepartner. Bestellen Sie unter der Teilenummer 166527-001 den schraubenschlüsselartigen Schlüssel oder unter der Teilenummer 166527-002 den schraubendreherartigen Schlüssel.
  • Seite 187 Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker, um einer Beschädigung der Systemkomponenten im Computer vorzubeugen. Entfernen Sie mit dem Smart Cover FailSafe-Schlüssel die beiden Sicherheitsschrauben, mit denen das Smart Cover Lock am Systemgehäuse befestigt ist.
  • Seite 188 Abbildung C-3 Entfernen der Schrauben der Smart Cover-Sperre des Small Form Factor Sie können jetzt die Abdeckung des Computers entfernen. Um das Smart Cover Lock wieder zu befestigen, bringen Sie die Sicherheitsschrauben wieder an. 180 Anhang C Aufheben der Sperre des Smart Cover Lock DEWW...

  • Seite 189: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...

  • Seite 190: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.

  • Seite 191: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.

  • Seite 192: Index

    Index CMT-Steckplatzabdeckung 29 Festplatte Abdeckung MT, Festplatte 85 CMT einsetzen 43 CMT, wieder anbringen 19 MT, optisches Laufwerk 80 Entfernen des automatischen Entfernen des automatischen MT-Erweiterungskarte 72 Vorlageneinzugs (CMT) 33 Vorlageneinzugs (CMT) 18 MT-Frontblende 63 Entfernen des automatischen Entfernen des automatischen MT-Speicherkarten- Vorlageneinzugs (MT) 85 Vorlageneinzugs (MT) 61...
  • Seite 193 SFF einsetzen 118 SFF-Vorhängeschloss 135 Standort) 118 SFF-Kabelverbindungen 118 Smart Cover Lock 178 Speicherorte unter Windows USDT-Frontblende 168 CMT 32 USDT HP Business PC- Hinweise zur Luftzirkulation 182 Speicherorte unter Windows Sicherheitssperre 163 MT 77 USDT- Speicherorte unter Windows Sicherheitskabelsperre 162...
  • Seite 194 Spezifikationen zu USDT 149 SFF 5 USDT einsetzen 149 USDT 6 USDT-Steckplatzbestückung Windows Logo-Taste 13 Speicherkarten-Lesegerät CMT einsetzen 39 Entfernen des automatischen Vorlageneinzugs (CMT) 33 Entfernen des automatischen Vorlageneinzugs (MT) 80 Entfernen des automatischen Vorlageneinzugs (SFF) 125 Funktionen 11 MT einsetzen 82 SFF einsetzen 126 Spezifikationen CMT Speicher 24...

Diese Anleitung auch für:

Microtower der serie 6200 proMicrotower der serie 8200 eliteSmall form factor der serie 8200 eliteUltra-slim desktop der serie 8200 eliteSmall form factor der serie 6200 pro

Inhaltsverzeichnis
