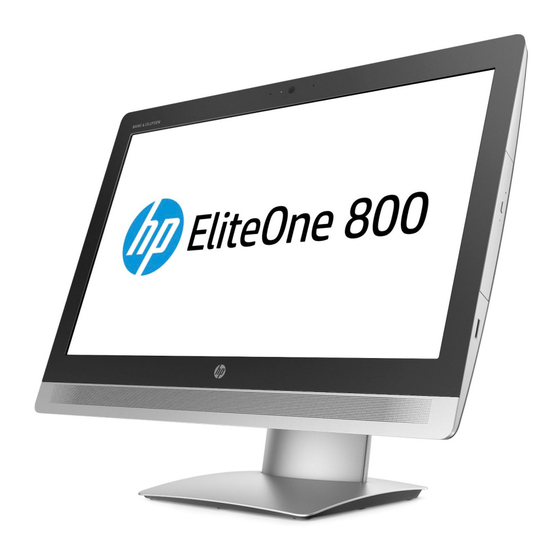

- Seite 1 Hardware-Referenzhandbuch HP EliteOne 800 G2 23 Zoll All-in-One Business PC HP EliteOne 705 G2 23 Zoll All-in-One Business PC HP ProOne 600 G2 21 Zoll All-in-One Business PC HP ProOne 400 G2 20 Zoll All-in-One Business PC...
- Seite 2 © Copyright 2015 HP Development Company, L.P. HP haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument. Ferner übernimmt HP keine Haftung für Schäden, die direkt oder indirekt auf die Bereitstellung, Leistung und Nutzung dieses Materials zurückzuführen sind. HP haftet –...
-
Seite 3: Info Zu Diesem Handbuch
Info zu diesem Handbuch In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Verletzungen oder zum Tod führen kann. ACHTUNG: Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Geräteschäden oder Datenverlust führen kann. - Seite 4 Info zu diesem Handbuch...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktfunktionen ............................1 Übersicht ................................1 EliteOne 800 ................................1 Komponenten an der Vorderseite ....................... 1 Seitliche Komponenten ........................2 Komponenten auf der Rückseite ......................3 Interne Komponenten ......................... 4 EliteOne 705 ................................4 Komponenten an der Vorderseite ....................... 4 Seitliche Komponenten ........................ - Seite 6 Entfernen einer Staffelei-Standfußes ................20 Anbringen des Computers an eine Montagevorrichtung ..................21 Anschließen und Trennen der Kabel ........................22 Anschließen der Kabel ........................22 Anschließen eines Displays ....................... 24 Trennen der Kabel ..........................25 Entfernen und Anbringen der hinteren Anschlussabdeckung ................25 Entfernen der Abdeckung des hinteren Anschlusses ...............
- Seite 7 Anhang B Hinweise zu Betrieb, Pflege und Versand des Computers ..............62 Hinweise zu Betrieb und Pflege des Computers ....................62 Vorsichtsmaßnahmen für optische Laufwerke ....................63 Versandvorbereitungen ............................63 Anhang C Eingabehilfen ..........................64 Unterstützte assistive Technologien ........................64 Kontaktaufnahme mit dem Support ........................
- Seite 8 viii...
-
Seite 9: Produktfunktionen
Produktfunktionen Übersicht HINWEIS: Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http://www.hp.com/go/ quickspecs/ und suchen Sie nach Ihrem Displaymodell, um die modellspezifischen QuickSpecs zu finden. EliteOne 800 Komponenten an der Vorderseite Komponente Komponente Duales Mikrofon-Array (optional) Webcam (optional) Übersicht... -
Seite 10: Seitliche Komponenten
Webcam-Privatsphärenschutz-Schieber Hochleistungs-Stereo-Lautsprecher Seitliche Komponenten Komponente Komponente Betriebstaste Stecker für Mikrofoneingang Aktivität-LED des Festplattenlaufwerks HP SD-Speicherkarten-Lesegerät (optional) USB 3.0 Anschluss mit Schnellladung Auswurftaste des optischen Laufwerks USB-3.0-Anschluss Aktivität-LED des optischen Laufwerks USB 3.0-Anschluss Typ C Optisches Laufwerk mit Tray-Load Headset/Line-Out-Anschluss Fingerabdruck-Lesegerät (nur Touch-Modelle) -
Seite 11: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Komponente Aufbewahrungsschlaufe für Netzkabel DisplayPort-Anschluss Sicherheitsbohrung für Anschlussabdeckung (2) USB 3.0-Anschlüsse Serieller Anschluss (optional) (2) USB 3.0-Anschlüsse mit Wake-Up-Funktionalität PS/2-Tastaturanschluss (optional) RJ-45-Gigabit-Ethernetanschluss PS/2-Mausanschluss (optional) Stereo-Audioausgang Netzanschluss EliteOne 800... -
Seite 12: Interne Komponenten
Interne Komponenten Komponente Komponente Optisches Laufwerk Abdeckungssensor Sekundäres Festplattenlaufwerk Speicher Primäres Festplattenlaufwerk RTC-Batterie EliteOne 705 Komponenten an der Vorderseite Komponente Komponente Duales Mikrofon-Array (optional) Webcam (optional) Kapitel 1 Produktfunktionen... -
Seite 13: Seitliche Komponenten
16:9 Widescreen-LCD-Display mit LED- Hintergrundbeleuchtung Webcam-Privatsphärenschutz-Schieber Hochleistungs-Stereo-Lautsprecher Seitliche Komponenten Komponente Komponente Betriebstaste HP SD-Speicherkarten-Lesegerät (optional) Aktivität-LED des Festplattenlaufwerks Auswurftaste des optischen Laufwerks USB 3.0 Anschluss mit Schnellladung Aktivität-LED des optischen Laufwerks USB 3.0 Anschluss Optisches Laufwerk mit Tray-Load Headset/Line-Out-Anschluss Fingerabdruck-Lesegerät (nur Touch-Modelle) Stecker für Mikrofoneingang... -
Seite 14: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Komponente Aufbewahrungsschlaufe für Netzkabel DisplayPort-Anschluss Sicherheitsbohrung für Anschlussabdeckung (2) USB 3.0-Anschlüsse Serieller Anschluss (optional) (2) USB 2.0-Anschlüsse mit Wake-Up-Funktionalität PS/2-Tastaturanschluss (optional) RJ-45-Gigabit-Ethernetanschluss PS/2-Mausanschluss (optional) Stereo-Audioausgang Netzanschluss Kapitel 1 Produktfunktionen... -
Seite 15: Interne Komponenten
Interne Komponenten Komponente Komponente Optisches Laufwerk Abdeckungssensor Sekundäres Festplattenlaufwerk Speicher Primäres Festplattenlaufwerk RTC-Batterie ProOne 600 Komponenten an der Vorderseite Komponente Komponente Duales Mikrofon-Array (optional) Webcam (optional) ProOne 600... -
Seite 16: Seitliche Komponenten
Webcam-Privatsphärenschutz-Schieber Hochleistungs-Stereo-Lautsprecher Seitliche Komponenten Komponente Komponente Betriebstaste Stecker für Mikrofoneingang Aktivität-LED des Festplattenlaufwerks HP SD-Speicherkarten-Lesegerät (optional) USB 3.0 Anschluss mit Schnellladung Auswurftaste des optischen Laufwerks USB 3.0 Anschluss Aktivität-LED des optischen Laufwerks Headset/Line-Out-Anschluss Optisches Laufwerk mit Tray-Load Kapitel 1 Produktfunktionen... -
Seite 17: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Komponente Aufbewahrungsschlaufe für Netzkabel DisplayPort-Anschluss Sicherheitsbohrung für Anschlussabdeckung (2) USB 3.0-Anschlüsse Serieller Anschluss (optional) (2) USB 3.0-Anschlüsse mit Wake-Up-Funktionalität PS/2-Tastaturanschluss (optional) RJ-45-Gigabit-Ethernetanschluss PS/2-Mausanschluss (optional) Stereo-Audioausgang Netzanschluss ProOne 600... -
Seite 18: Interne Komponenten
Interne Komponenten Komponente Komponente Optisches Laufwerk Speicher Festplattenlaufwerk RTC-Batterie Abdeckungssensor ProOne 400 Komponenten an der Vorderseite Komponente Komponente Duales Mikrofon-Array (optional) Webcam (optional) Kapitel 1 Produktfunktionen... -
Seite 19: Seitliche Komponenten
Hintergrundbeleuchtung Webcam-Privatsphärenschutz-Schieber Hochleistungs-Stereo-Lautsprecher Seitliche Komponenten Komponente Komponente Betriebstaste Stecker für Mikrofoneingang Aktivität-LED des Festplattenlaufwerks HP SD-Speicherkarten-Lesegerät (optional) USB 3.0 Anschluss mit Schnellladung Auswurftaste des optischen Laufwerks USB 3.0 Anschluss Aktivität-LED des optischen Laufwerks Headset/Line-Out-Anschluss Optisches Laufwerk mit Tray-Load ProOne 400... -
Seite 20: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Komponente Aufbewahrungsschlaufe für Netzkabel DisplayPort-Anschluss Sicherheitsbohrung für Anschlussabdeckung (2) USB 3.0-Anschlüsse Serieller Anschluss (optional) (2) USB 2.0-Anschlüsse mit Wake-Up-Funktionalität PS/2-Tastaturanschluss (optional) RJ-45-Gigabit-Ethernetanschluss PS/2-Mausanschluss (optional) Stereo-Audioausgang Netzanschluss Kapitel 1 Produktfunktionen... -
Seite 21: Interne Komponenten
Interne Komponenten Komponente Komponente Optisches Laufwerk Speicher Festplattenlaufwerk RTC-Batterie Tastaturfunktionen Komponente Komponente Ruhe Ton ausschalten Schnellrücklauf Lautstärke verringern Wiedergabe/Pause Lautstärke erhöhen Stopp Funktion Schneller Vorlauf Tastaturfunktionen... -
Seite 22: Etiketten
Microsoft® Etikett mit dem Echtheitszertifikat (nur bestimmte Modelle vor Windows 8) – Enthält den Windows-Produktschlüssel. Den Produktschlüssel benötigen Sie eventuell, um das Betriebssystem zu aktualisieren oder zu reparieren. HP-Plattformen, die auf Windows 8 oder Windows 8.1 vorinstalliert sind, besitzen anstatt des materiellen Etiketts einen elektronisch installierten digitalen Produktschlüssel. - Seite 23 Komponente Produktnummer Garantiedauer Seriennummer, Etikett Etiketten...
-
Seite 24: Setup
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. -
Seite 25: Entfernung Des Neigbaren Ständers
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. -
Seite 26: Anbringen Und Entfernen Eines Ständers Mit Verstellbarer Höhe
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. -
Seite 27: Entfernung Des Ständers Mit Verstellbarer Höhe
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. -
Seite 28: Entfernen Einer Staffelei-Standfußes
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. -
Seite 29: Anbringen Des Computers An Eine Montagevorrichtung
Heben Sie den Ständer nach oben (2) und ziehen Sie dann die Haken des Ständers aus dem Computer (3). Anbringen des Computers an eine Montagevorrichtung Der Computer kann an einer Wand, auf einem Schwenkarm oder an einer anderen Montagevorrichtung befestigt werden. HINWEIS: Dieses Gerät ist dafür konzipiert, mit einer in der UL- oder CSA-Liste aufgeführten Wandhalterung befestigt zu werden. -
Seite 30: Anschließen Und Trennen Der Kabel
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein weiches Tuch. - Seite 31 Verlegen Sie das Netzkabel und alle Peripheriegeräte-Kabel durch die Öffnung in der Basis des Ständers. Verbinden Sie die Peripheriekabel mit den entsprechenden Anschlüssen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Computers an. Anschließen und Trennen der Kabel...
-
Seite 32: Anschließen Eines Displays
Wenn Sie ein Display hinzufügen, das einen DisplayPort-Anschluss hat, dann ist kein DisplayPort Video- Adapter nötig. Wenn Sie ein Display hinzufügen, das keinen DisplayPort-Anschluss hat, können Sie einen DisplayPort Video-Adapter von HP für Ihre Konfiguration erwerben. DisplayPort Adapter und Videokabel müssen separat gekauft werden. HP bietet folgende Adapter: ● DisplayPort-zu-VGA-Adapter ●... -
Seite 33: Trennen Der Kabel
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein weiches Tuch. -
Seite 34: Anbringen Der Abdeckung Des Hinteren Anschlusses
Wenn die Sicherungsschraube für die Diebstahlsicherung gesichert ist, lösen Sie sie mit einem manipulationssicheren T15-Torx-Sicherheits-Schraubendreher. Drücken Sie die zwei Laschen aufeinander, um die Anschlussabdeckung aus dem Gehäuse (1) zu lösen. Ziehen Sie die Anschlussabdeckung in Richtung der Unterseite und vom Computer (2) ab. Anbringen der Abdeckung des hinteren Anschlusses Stellen Sie sicher, dass alle Kabel angeschlossen sind. -
Seite 35: Aufstellen Des Computers
Drücken Sie die Laschen heraus, bis die Abdeckung des Anschlusses einrastet (2). Sie können den Zugriff auf interne Komponenten und Anschlüsse verhindern, indem Sie die hintere Anschlussabdeckung sichern. Verwenden Sie einen manipulationssicheren T15-Torx-Schraubendreher, um die unverlierbare Schraube in das Gehäuse zu schrauben. Aufstellen des Computers Dieser Computer kann mit einem neigbaren Ständer, einem dreh- und neigbaren Ständer und einem Ständer mit verstellbarer Höhe oder einem Staffelei-Standfuß... -
Seite 36: Anpassen Des Ständers Mit Verstellbarer Höhe
Mit diesem Ständer können Sie den Computer von einer schrägen Position in eine aufrechte Position bringen. So bringen Sie die Position des Computers von der schrägen Position in eine aufrechte Position: Fassen Sie die Ober- und Unterseite des Computers und heben Sie den Computer so hoch wie möglich Drücken Sie die Unterseite des Computers nach unten und bringen Sie ihn die entsprechende Schräglage. - Seite 37 ACHTUNG: Wenn Sie die Ausrichtung des Computers zwischen Querformat und Hochformat ändern, stellen Sie sicher, dass das HP Logo auf der Vorderseite des Computers entweder auf der Unterseite oder auf der rechten Seite ist. Zum Ändern vom Querformat in das Hochformat: Heben Sie den Computer in die höchste Position, um Abstand zu nehmen.
-
Seite 38: Einstellung Des Staffelei-Standfußes
Fassen Sie die obere rechte und untere linke Ecke des Computers und heben Sie die untere linke Ecke an, bis sich der Computer in die Hochformat-Position befindet. Zum Ändern vom Hochformat in das Querformat: Heben Sie den Computer in die höchste Position, um Abstand zu nehmen. Fassen Sie die obere linke und untere rechte Ecke des Computers und heben Sie die untere rechte Ecke an, bis sich der Computer in die Querformat-Position befindet. -
Seite 39: Anbringen Einer Diebstahlsicherung
Anbringen einer Diebstahlsicherung Eine Diebstahlsicherung ist ein Schloss, an dem ein Drahtkabel befestigt ist. Befestigen Sie ein Ende des Kabels an Ihrem Schreibtisch (oder einem anderen festen Objekt) und das andere Kabelende am Kabelschloss-Steckplatz am Computer. Sichern Sie die Diebstahlsicherung mit dem Schlüssel. ACHTUNG: Seien Sie beim Drehen oder Neigen eines Computers vorsichtig, wenn eine Kabel- Diebstahlsicherung angebracht ist. -
Seite 40: Trennen Der Stromversorgung
Wenn Sie ein ProOne 400 haben: Stecken Sie das weibliche Ende des Netzkabels in das externe Netzteil (1) ein. Stecken Sie den Netzstecker in eine Steckdose (2). Drücken Sie die Betriebstaste an der Seite des Computers, um den Computer einzuschalten. Trennen der Stromversorgung Entfernen Sie alle Wechselmedien, wie optische Discs oder USB-Flash-Laufwerke, aus dem Computer. -
Seite 41: Synchronisieren Der Optionalen Funktastatur Oder Maus
Synchronisieren der optionalen Funktastatur oder Maus Die Maus und Tastatur werden werksseitig synchronisiert. Falls sie nicht funktionieren, entfernen und ersetzen Sie die Batterien. Wenn die Maus und Tastatur weiterhin nicht synchronisiert werden, befolgen Sie diesen Vorgang, um beide erneut manuell zu synchronisieren. Synchronisieren der optionalen Funktastatur oder Maus... - Seite 42 HINWEIS: Wenn die Maus und Tastatur weiterhin nicht funktionieren, dann entfernen und ersetzen Sie die Batterien. Wenn die Maus und Tastatur weiterhin nicht synchronisiert werden, synchronisieren Sie Tastatur und Maus erneut. Kapitel 2 Setup...
-
Seite 43: Hardware-Instandsetzung Und Aufrüstung
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Wenn LCD-Monitore in ungeeigneter Weise auf Anrichten, Bücherschränken, Regalen, Schreibtischen, Lautsprechern, Truhen oder Wagen plaziert werden, können sie umfallen und Verletzungen... -
Seite 44: Zusätzliche Informationen
Weitere Informationen zum Entfernen und Ersetzen von Hardwarekomponenten, zur Einstellungshilfe des Computers und zur Fehlerbehebung finden Sie im Maintenance and Service Guide (nur in Englisch) für Ihr Computermodell unter http://www.hp.com. Entfernen der Batterien aus der optionalen kabellosen Tastatur oder Maus HINWEIS: Funktastatur und Funkmaus sind optionales Zubehör. -
Seite 45: Entfernen Und Installieren Von Speicher
SODIMMs, die mit x8 und x16 SDRAMs hergestellt wurden, werden unterstützt; SODIMMs, die mit x4 SDRAMS hergestellt wurden, werden nicht unterstützt. HP bietet Upgrade-Speicher für diesen Computer und rät dem Kunden ihn zu kaufen, um Kompatibilitätsprobleme mit nicht-unterstütztem Speicher von Drittherstellern zu vermeiden. -
Seite 46: Installieren Von Sodimms
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. - Seite 47 Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach links zu drehen, um die Zugangsabdeckung zu lösen. Schieben Sie die Verriegelungen der Zugangsabdeckung aufeinander (1). Heben Sie die Zugangsabdeckung vom Computer ab (2). Entfernen und Installieren von Speicher...
- Seite 48 Wenn Ihr Computermodell ein ProOne 400 ist, entfernen Sie die vier Schrauben, die die Festplattenabschirmung gegen elektromagnetische Störungen (EMI) am Gehäuse sichern. Drücken Sie die Verriegelung der EMI-Abschirmung zur Mitte des Computers (1), um die EMI- Abschirmung freizugeben, und heben Sie dann die Abschirmung vom Computer ab (2). Kapitel 3 Hardware-Instandsetzung und Aufrüstung...
- Seite 49 Um ein Speichermodul zu entfernen, drücken Sie die zwei Verriegelungen an jeder Seite des SODIMMs nach außen (1) und ziehen Sie dann den SODIMM aus dem Steckplatz (2). Um ein Speichermodul einzusetzen, schieben Sie den SODIMM im ca. 30°-Winkel in den Steckplatz ein (1).
- Seite 50 Stellen Sie sicher, dass die Kabel an der EMI-Abschirmung nicht im Weg sind und nicht von der EMI- Abschirmung eingeklemmt werden. Befestigen Sie die drei Riegel auf der rechten Seite der EMI-Abschirmung mit den Schlitzen im Computer (1), und drücken Sie dann die linke Seite der Abschirmung nach unten, bis die Verriegelung einrastet (2). Kapitel 3 Hardware-Instandsetzung und Aufrüstung...
- Seite 51 Wenn Ihr Computermodell ein ProOne 400 ist, schrauben Sie die vier Schrauben ein, um die EMI- Abschirmung am Gehäuse zu befestigen. Um die Abdeckung wieder anzubringen, richten Sie die Verriegelungen an den Schlitzen im Fach des hinteren Anschlusses aus. Stellen Sie die Zugangsabdeckung nach unten (1) und drücken Sie die Riegel an allen Seiten des Bildschirms ein, bis er ordnungsgemäß...
-
Seite 52: Austauschen Der Rtc-Batterie
Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach rechts zu drehen, um die Zugangsabdeckung zu befestigen. Befestigen Sie den Ständer. Siehe Anbringen und Entfernung des Ständers auf Seite Schließen Sie alle Kabel an den Computer an. - Seite 53 Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch.
- Seite 54 Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach links zu drehen, um die Zugangsabdeckung zu lösen. Schieben Sie die Verriegelungen der Zugangsabdeckung aufeinander (1). Heben Sie die Zugangsabdeckung vom Computer ab (2). Kapitel 3 Hardware-Instandsetzung und Aufrüstung...
- Seite 55 Wenn Ihr Computermodell ein ProOne 400 ist, entfernen Sie die vier Schrauben, die die EMI- Abschirmung am Gehäuse sichern. Drücken Sie die Verriegelung der EMI-Abschirmung zur Mitte des Computers (1), um die EMI- Abschirmung freizugeben, und heben Sie dann die Abschirmung vom Computer ab (2). Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie hinausstehende Metallklammer.
- Seite 56 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Stellen Sie sicher, dass die Kabel an der EMI-Abschirmung nicht im Weg sind und nicht von der EMI- Abschirmung eingeklemmt werden.
- Seite 57 Befestigen Sie die drei Riegel auf der rechten Seite der EMI-Abschirmung mit den Schlitzen im Computer (1), und drücken Sie dann die linke Seite der Abschirmung nach unten, bis die Verriegelung einrastet (2). Wenn Ihr Computermodell ein ProOne 400 ist, schrauben Sie die vier Schrauben ein, um die EMI- Abschirmung am Gehäuse zu befestigen.
- Seite 58 Schieben Sie die Verriegelungen an die Seiten des Computers, damit die Zugangsabdeckung (2) fest einrastet. Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach rechts zu drehen, um die Zugangsabdeckung zu befestigen.
-
Seite 59: Austauschen Von Laufwerken
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. - Seite 60 Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach links zu drehen, um die Zugangsabdeckung zu lösen. Schieben Sie die Verriegelungen der Zugangsabdeckung aufeinander (1). Heben Sie die Zugangsabdeckung vom Computer ab (2). Trennen Sie das Stromkabel und das Datenkabel vom HDD.
-
Seite 61: Einbau Eines 2,5-Zoll-Festplattenlaufwerks
Schieben Sie das HDD in Richtung der Verriegelung und heben Sie das HDD aus dem Laufwerkskäfig (2). Entfernen Sie die vier Montageschrauben vom 2,5-Zoll-HDD. Bewahren Sie die Schrauben zusammen mit den blauen Gummitüllen auf. Sie werden beim Einbau eines Ersatzlaufwerks benötigt. Anleitungen zum Einbau eines HDD finden Sie in Einbau eines 2,5-Zoll-Festplattenlaufwerks auf Seite Einbau eines 2,5-Zoll-Festplattenlaufwerks... - Seite 62 Positionieren Sie das 2,5-Zoll-Laufwerk über dem Laufwerkskäfig mit den Anschlüssen in Richtung der Strom- und Datenkabel neben dem Laufwerkskäfig. Setzen Sie das 2,5-Zoll-HDD in den Laufwerkskäfig und schieben Sie es in Richtung der Kabel, bis es einrastet. Schließen Sie das Stromkabel und das Datenkabel am HDD an. Um die Abdeckung wieder anzubringen, richten Sie die Verriegelungen an den Schlitzen im Fach des hinteren Anschlusses aus.
- Seite 63 Schieben Sie die Verriegelungen an die Seiten des Computers, damit die Zugangsabdeckung (2) fest einrastet. Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach rechts zu drehen, um die Zugangsabdeckung zu befestigen.
-
Seite 64: Auswechseln Des Optischen Laufwerks
Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. - Seite 65 Heben Sie die Zugangsabdeckung vom Computer ab (2). Drücken und halten Sie die Lasche gedrückt (1), während Sie die Lasche (2) auf der Rückseite des ODD- Gehäuses eindrücken und das Laufwerk (3) aus dem Gehäuse schieben. Ziehen Sie die Lasche vom ODD weg. Austauschen von Laufwerken...
- Seite 66 Richten Sie die drei Stifte an der Lasche mit den kleinen Löchern am neuen ODD aus und drücken Sie die Lasche fest auf das neue Laufwerk. HINWEIS: Sie müssen die Lasche, die vom alten ODD entfernt wurde, wiederverwenden. Bringen Sie das neue ODD in eine Linie mit der Öffnung an der Seite des Computers. Drücken Sie das Laufwerk fest ein, bis es einrastet.
- Seite 67 Schieben Sie die Verriegelungen an die Seiten des Computers, damit die Zugangsabdeckung (2) fest einrastet. Wenn Ihr Computermodell ein ProOne 400 ist, verwenden Sie einen Flach- oder Torx-Schraubendreher, um die Schrauben der Zugangsabdeckung eine Vierteldrehung nach rechts zu drehen, um die Zugangsabdeckung zu befestigen.
- Seite 68 Stecken Sie den Netzstecker in eine Steckdose. Schalten Sie den Computer ein. Kapitel 3 Hardware-Instandsetzung und Aufrüstung...
-
Seite 69: Anhang A Elektrostatische Entladung
Sollten Sie über keine der vorgeschlagenen Erdungsvorrichtungen verfügen, lassen Sie die Komponente von einem HP Partner installieren. HINWEIS: Weitere Informationen zu statischer Elektrizität und Unterstützung bei der Installation des Produkts erhalten Sie von einem HP Vertriebspartner oder Servicepartner. Vermeiden von Beschädigungen durch elektrostatische Entladung... -
Seite 70: Anhang B Hinweise Zu Betrieb, Pflege Und Versand Des Computers
Hinweise zu Betrieb, Pflege und Versand des Computers Hinweise zu Betrieb und Pflege des Computers Beachten Sie die folgenden Hinweise zur ordnungsgemäßen Einrichtung und Pflege des Computers: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ●... -
Seite 71: Vorsichtsmaßnahmen Für Optische Laufwerke
Temperaturen, mechanischen Vibrationen oder direktem Sonnenlicht ausgesetzt ist. ACHTUNG: Sollten Gegenstände oder Flüssigkeit in das Laufwerk gelangen, trennen Sie den Computer sofort von der Stromquelle, und lassen Sie ihn von einem HP Servicepartner überprüfen. Versandvorbereitungen Beachten Sie folgende Hinweise zum Versenden des Computers: Erstellen Sie Sicherungskopien der HDD-Dateien auf optischen Speichermedien oder externen USB- Laufwerken. -
Seite 72: Anhang C Eingabehilfen
Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von Betriebssystemen mit assistiven Technologien und können für zusätzliche assistive Technologien konfiguriert werden. -
Seite 73: Index
