- Seite 1 Betriebsanleitung DUSTY COMFORT REITEL Feinwerktechnik GmbH Senfdamm 20 | 49152 Bad Essen Tel.: +49-(0)5472-9432-0 | Fax: +49-(0)5472-9432-40 www.reitel.com | info@reitel.com...
- Seite 2 Sehr geehrter Kunde! Die REITEL Absaugungen der DUSTY-Serie werden zum Entfernen von Stäuben und Schmutz jeglicher Art an Arbeitsplätzen oder Maschinen in der Produktion, im Labor und in der Werkstatt eingesetzt. Sie zeichnen sich durch robuste Bauweise und hohe Saugleistung aus.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TECHNISCHE BESCHREIBUNG .................. 4 ....................4 RUNDAUSSTATTUNG ....................... 4 ONDERZUBEHÖR ....................5 ERÄTEBESCHREIBUNG ....................7 ECHNISCHE ATEN SICHERHEITSHINWEISE ..................... 8 ................8 LLGEMEINE ICHERHEITSHINWEISE ..............9 ERÄTESPEZIFISCHE ICHERHEITSHINWEISE AUFSTELLUNG ......................10 ......................10 NSTALLATION ....................10 CHLAUCHMONTAGE ......................10 ILTERMONTAGE ................10 LEKTRISCHE ERÄTE ANSCHLIEßEN BEDIENUNG ........................11 .......................11 NBETRIEBNAHME... -
Seite 4: Technische Beschreibung
Technische Beschreibung Grundausstattung • Einzelplatzabsaugung DUSTY COMFORT • 2,5 m Saugschlauch • 7,5 m Gerätekabel • Feinstaubfilterpatrone (1 Stück), vormontiert • Filterbeutel (1 Stück) • Zykloneinsatz Sonderzubehör • Best.-Nr.: 27905000 Filterbeutel DUSTY COMFORT (5 Stück/Packung) -
Seite 5: Gerätebeschreibung

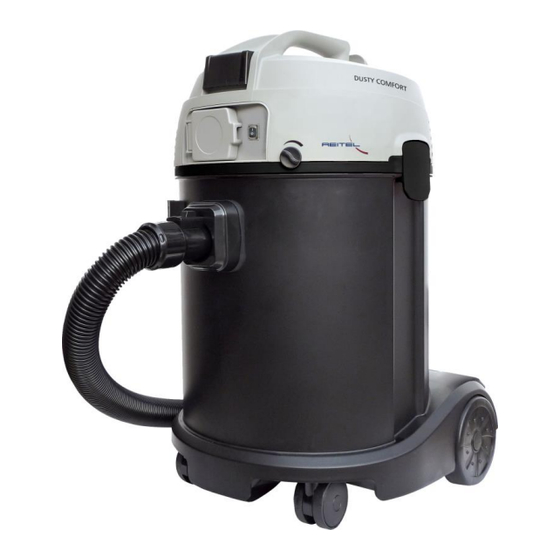

Gerätebeschreibung Ein-/Ausschalttaster Gerätesteckdose Kunststoffstutzen Saugschlauch Handgriff mit Kabelhaken Saugbehälteroberteil (hellgrau) Geräteschalter mit Saugkraftregulierung Verschlussklammer Schmutzbehälter (dunkelgrau) 10 Einschaltautomatik (Schalter zum Zuschalten der Gerätesteckdose) Abb.: Geräteansicht... - Seite 6 Detail 2 Detail 1 Detail 3 Abb.: Verbindungsstück Abb.: Saugbehälteroberteil Abb.: Geräteinnenraum Detail 4 Detail 6 Detail 5 Abb.: Feinstaubpatronenfilter Abb.: Saugbehälterunterseite Abb.: Saugbehälterunterseite Detail 9 Detail 7 Detail 8 Abb.: Schmutzbehälter Abb.: Schmutzbehälter Abb.: Saugbehälteroberteil...
-
Seite 7: Technische Daten
Technische Daten Netzanschluss 230 V/50–60 Hz Aufnahmeleistung 1.300 W Steckdose max. 1.500 W (auto) Höhe/Breite/Tiefe 600/360/420 mm Gewicht 7 kg Entstaubung 95 % (Klasse M) Volumenstrom 252 m³/h Schalldruckpegel 70 db(A) Behältervolumen 30 l Gehäuse Kunststoff Best.-Nr.: 17902000 Made in Germany (Änderungen vorbehalten) -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise • Jedes Gerät verlässt nach Endprüfung und einem Probelauf das Werk. Sollte jedoch durch Transport oder andere Umstände das Gerät beschädigt oder verändert sein, so darf es nicht in Betrieb genommen werden. Kontrollieren Sie das Gerät in regelmäßigen Abständen auf Beschädigungen. -
Seite 9: Gerätespezifische Sicherheitshinweise
• Reparaturen sind nur von qualifiziertem und zertifiziertem Personal durchzuführen. Es gelten die Bestimmungen in Kapitel 7 zur Garantieleistung. • Bei Verdacht auf eindringende Flüssigkeit Betrieb stoppen und Service kontaktieren. • Alle Schlauchverbindungen auf Dichtigkeit überprüfen, ggf. Schlauchschellen nachziehen. Gerätespezifische Sicherheitshinweise •... -
Seite 10: Aufstellung
Aufstellung Die elektrische Ausrüstung wird fertig installiert geliefert und kann mit Ihrem haushaltsüblichen 230 V/16 A Anschluss betrieben werden. Beachten Sie zur Aufstellung die Sicherheitshinweise in Kapitel 2. Installation 1. Die Absaugung muss am Ein-/Ausschalttaster (1) ausgeschaltet sein. 2. Stecken Sie den Stecker der Absaugung in eine vorschriftsmäßig installierte Steckdose. Schlauchmontage 1. -
Seite 11: Bedienung
2. Externes Gerät an die Absaugung anschließen: a. Die Absaugung muss am Ein-/Ausschalttaster (1) ausgeschaltet sein. b. Das externe Elektrogerät muss ebenfalls ausgeschaltet sein. c. Befestigen Sie das Ende des Saugschlauches (4) mit der Sauganschlussmuffe an dem externen Elektrogerät. d. Stecken Sie den Stecker vom externen Elektrogerät in die Gerätesteckdose (2) am Bedienfeld der Absaugung und schließen Sie diese an einen haushaltsüblichen 230 V/16 A-Anschluss an. -
Seite 12: Filter- Bzw. Feinstaubpatronenfilterwechsel
Filter- bzw. Feinstaubpatronenfilterwechsel 1. Öffnen Sie (wie in Kapitel 3.3 beschrieben) die Verschlussklammern und nehmen Sie das Saugbehälteroberteil ab. 2. Ziehen Sie den alten Filterbeutel von dem Kunststoffstutzen ab und setzen Sie einen neuen Filterbeutel ein (siehe Detail 3). Achten Sie auf einen festen Sitz des Beutels (entsorgen Sie den Filterbeutel entsprechend der gesetzlichen Bestimmungen). -
Seite 13: Störungshilfen
Störungshilfen Gerät lässt sich nicht einschalten (Motor a. Gebäudesicherung prüfen. läuft nicht an). b. Überlastschutz wurde ausgelöst (Sauger ausschalten und nach 5 min. wieder einschalten). Verminderte Saugleistung. a. Der Saugschlauch oder die Düse ist verstopft→ prüfen und Verstopfung beseitigen. b. Die Dichtung zwischen Saugoberteil und Schmutzbehälter ist verschmutzt →... -
Seite 14: Garantie
Garantie Auf dieses Produkt gewähren wir, die REITEL Feinwerktechnik GmbH, beginnend mit dem bescheinigten Verkaufsdatum eine 24-monatige Garantie (nur D, A, CH) dafür, dass dieses Produkt frei von Material-, Fertigungs- und Verarbeitungsfehlern ist. Die Garantie richtet sich nach nachstehenden Bestimmungen: Sollte dieses Produkt während der Garantiezeit bei sachgemäßem Einsatz und Service und... - Seite 15 Garantiereparaturen müssen von uns oder entsprechend autorisierten Fachhändlern oder Vertragswerkstätten ausgeführt werden. Bei Reparaturen, die von anderen Unternehmen ausgeführt wurden, besteht kein Anspruch auf Kostenerstattung, da solche Reparaturen, sowie Schäden, die dadurch am Produkt entstehen, von dieser Garantie nicht gedeckt werden.
- Seite 16 − Schäden die durch Nutzung des Produktes außerhalb der vorgegebenen Spezifikationen entstanden sind; − Schäden die nachweislich durch nicht originale Verbrauchs- oder Verschleißmaterialien entstanden sind; − alle nicht direkt am Gerät entstandenen Schäden und sonstigen Nachfolgedefekte (z. B. Beschädigungen der Möbel durch Auslaufen von Wassers, Ausfall von Arbeitszeit, Material, Lohn und sonstige Folgeschäden).
- Seite 17 Für diese Garantie gilt ausschließlich Deutsches Recht unter Ausschluss des UN- Kaufrechtes. Gerichtstand ist unser Geschäftssitz. Sollten einzelne Bestimmungen dieser Garantiebedingungen ganz oder teilweise unwirksam werden, wird hierdurch die Gültigkeit der übrigen Bestimmungen nicht berührt. Die ganze oder teilweise unwirksame Regelung soll durch eine Regelung ersetzt werden, deren wirtschaftlicher Erfolg dem der Unwirksamen möglichst nahe kommt.
-
Seite 18: Entsorgungsvorschriften
Entsorgungsvorschriften Entsprechend der geltenden Gesetzeslage werden unsere Geräte nach B2B– Vorschriften der ordnungsgemäßen Entsorgung für gewerbliche Endprodukte zugeführt. Für nähere Informationen wenden Sie sich bitte an Ihren Fachhändler. Ersatzteileliste Best.-Nr.: Menge Ref.: Qty. Unit E7811500 Absaugschlauch, 3m Stck Suction hose, 3 m piece E6266800 Filterpatrone für Dusty Comfort... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung... - Seite 20 Wir fertigen nach dem Qualitätsmanagement der ISO 9001:2015 mit gleichbleibenden Prozessstandards. REITEL Feinwerktechnik GmbH Senfdamm 20 | 49152 Bad Essen Tel.: +49-(0)5472-9432-0 | Fax: +49-(0)5472-9432-40 www.reitel.com | info@reitel.com...
