Installationsanleitung

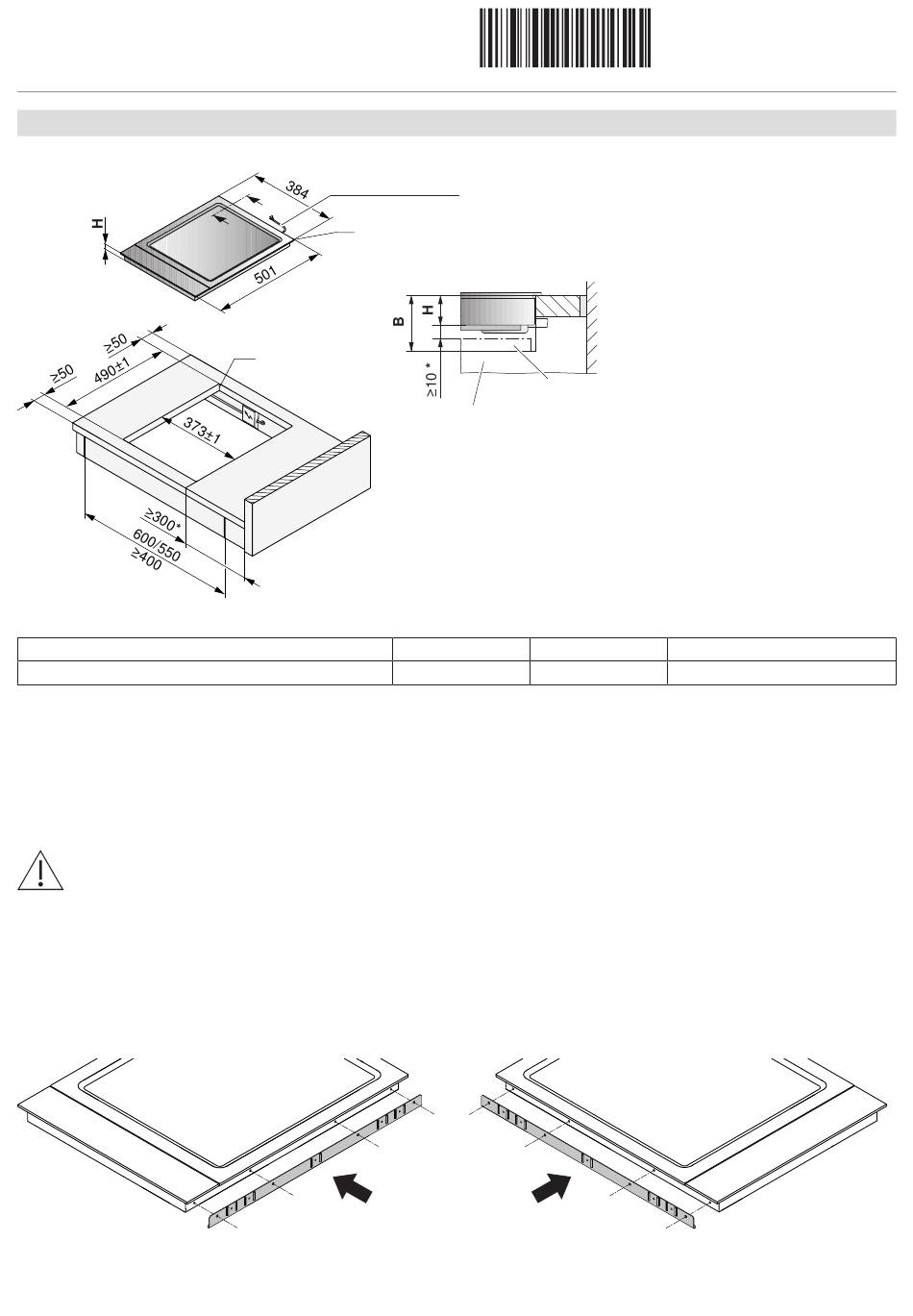

Einbauvarianten
CookTop Teppan Yaki I40
Aufliegender Einbau mit DualDesign
Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen!
* Der Freiraum ist zwingend einzuhalten!
Typ
Cook Top Teppan Yaki
B Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
H Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra Ausschnitt-Eckradien aussen
Ri Geräte-Eckradien
S Schublade/Möbel
Installation
Dichtraupe nicht verletzen.
Dichtraupe muss umlaufend auf der Arbeitsplatte aufliegen.
▸
Einbauausschnitt präzis erstellen.
▸
Gerät sorgfältig in Einbauausschnitt legen und gegen Arbeitsplatte gut aufliegend andrücken.
Kombinationseinbau
Für den aufliegenden Kombinationseinbau wird das Seitenleisten-Set 1028587 und der Zwischensteg 1014361 (Edelstahl) oder
1019199 (Schwarz) benötigt.
▸
Die Seitenleisten müssen auf der linken und rechten Seite des Geräts mit je vier Schrauben befestigt werden.
Der aufliegende Kombinationseinbau ist im Dokument 1013770 beschrieben.
Kabellänge 1,7 m
Y
Ri
Y
Ra
1097803-03
Y – Y
Schublade/Möbel
Seitenwand
B H
≥77,6 mm 64 mm
4
1097803-03
24.02.2023
Eckradius Ra/Ri
0–5/1,5 mm
