Siemens Milltronics RBSS Betriebsanleitung Seite 13

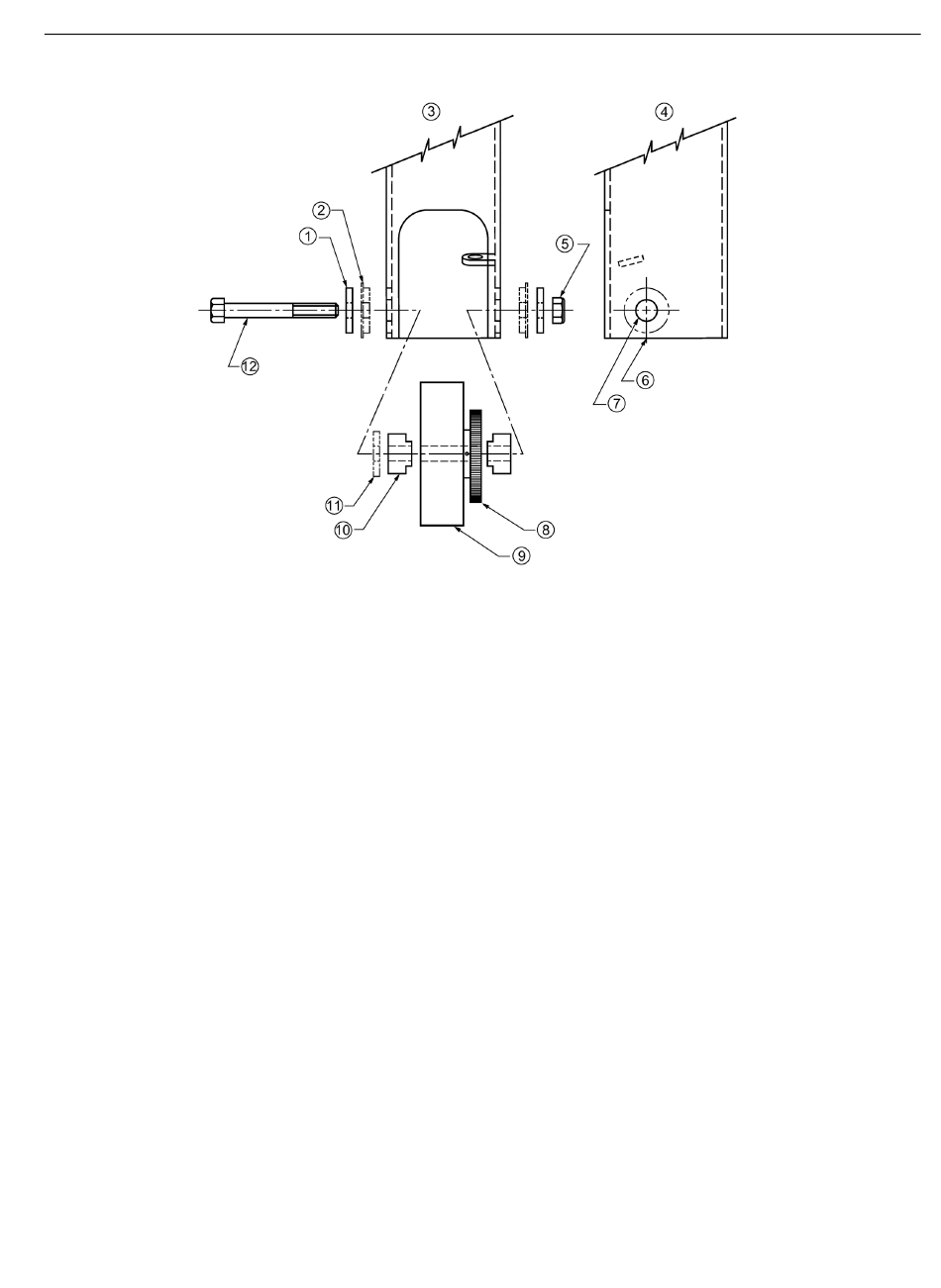

① Flache Unterlegscheibe
M12 (2)
④ Seitenansicht
⑦ 13 mm (½ inch) Loch
⑩ Lagerbuchse (2)
Fall 1
1)
Fall 2
2)
Drehmoment bis 34 Nm (25 ft/lb)
3)
Milltronics RBSS
Betriebsanleitung, 03/2022, A5E46649347-AC
2)
2)
② Stufenscheibe (2)
1)
⑤ Sechskantmutter
M12 x 1.75 zum Absichern
⑧ Zahnrad mit 60 Zähnen
⑪ Optionale Scheibe M12:
- Erforderlich, wenn das
Gehäuse ein Vierkantrohr in
britischer Größe von
4 x 3/16 inch ist
- Nicht erforderlich, wenn das
Gehäuse ein Vierkantrohr in
metrischer Größe von
100 x 100 x 5 mm ist
Instandhaltung und Wartung
5.3 Reparatur von Rad und Lager
③ Frontansicht
⑥ 22 mm (7/8 inch) Loch
3)
⑨ Radaufbau
1)
13
