- Seite 1 Betriebsanleitung Februar 2003 milltronics MD-256 SPEED SENSOR...
-
Seite 2: Haftungsausschluss
Für Verbesserungsvorschläge sind wir dankbar. Technische Änderungen bleiben vorbehalten. MILLTRONICS®ist eine eingetragene Marke der Siemens Milltronics Process Instruments Inc. Wenn Sie Fragen haben, wenden Sie sich bitte an SMPI Technical Publications unter: Technical Publications Siemens Milltronics Process Instruments Inc. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Milltronics MD-256 Geschwindigkeitssensor ..............1 Die Betriebsanleitung ..........................1 Technische Daten .......................2 Installation ...........................3 Abmessungen ............................3 Montage ..............................4 Montage an einer Umlenktrommel .....................5 Montage an einer Untergurtrolle ......................6 Einbauschritte ........................7 Anschluss ..........................8 Klemmen ..............................8 Klemmanschlüsse zu Milltronics Messumformern ................9 Wartung ..........................10 Prüfungen ..............................10... -

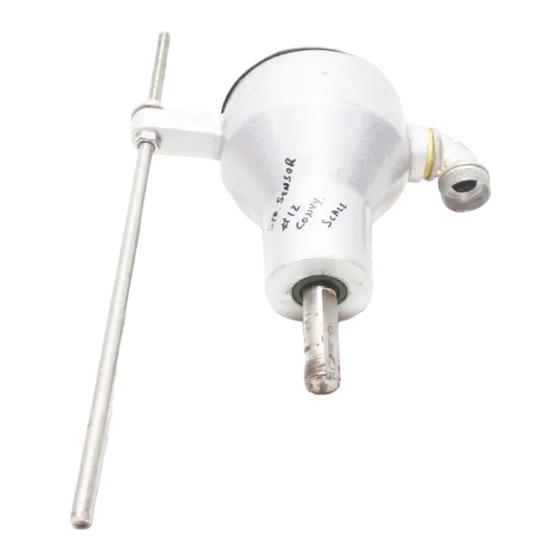

Seite 5: Milltronics Md-256 Geschwindigkeitssensor
• Milltronics BW 100 • Milltronics BW 500 • Messumformer anderer Hersteller - wenden Sie sich an Ihre örtliche Siemens Milltronics Vertretung Die MD-256 Sensoren können auch mit älteren Ausführungen von Siemens Milltronics Messumformern verwendet werden: • Compuscale • Compuscale IIA •... -
Seite 6: Technische Daten
• allgemeine Verwendung • Aluminium Kabel (optional) • 3-adrig geschirmt, 0,75 mm (18 AWG) • maximale Kabellänge 305 m (1000 ft) Gewicht • 1,22 kg (2,68 lbs.) Zulassungen • NEMA 4x • IP65 • CE Seite 2 Milltronics MD-256 – BETRIEBSANLEITUNG 7ML19985FJ31... -
Seite 7: Installation
(3,5") 8,0 mm (5/16") 60 mm (2,38") Welle ø: 15,9 mm (5/8") 102 mm (4,03") Kabeleinführung ½" NPT 159 mm 102 mm (6,25") (4,00") 111 mm (4,36") MADE IN CANADA Kabeleinführung ½" NPT 7ML19985FJ31 Milltronics MD-256 – BETRIEBSANLEITUNG Seite 3... -
Seite 8: Montage
Bei der Montage ist auf eine konzentrische Anbringung von Gerät und Trommelwelle zu achten, um eine Belastung des Lagers zu vermeiden. Angaben zu geeigneten Einbaustellen finden Sie in der jeweiligen Betriebsanleitung der Bandwaage oder Dosierbandwaage. Seite 4 Milltronics MD-256 – BETRIEBSANLEITUNG 7ML19985FJ31... -
Seite 9: Montage An Einer Umlenktrommel
Bei der Einstellung der Spannvorrichtung ist darauf zu achten, dass der Anschlagbügel Spielraum hat. Wird der Anschlagbügel nach außen gegen den Rand der Spaltöffnung gedrückt, kann es zu frühzeitigem Verschleiß des Lagers kommen. 7ML19985FJ31 Milltronics MD-256 – BETRIEBSANLEITUNG Seite 5... -
Seite 10: Montage An Einer Untergurtrolle
90 mm (3,5") MD-256 Flexible Anschluss- leitung Lager der Rolle Hinweise: Bei der Montage an einer Untergurtrolle wird lediglich ein Bohrloch mit einem Durchmesser von 10 mm (3/8”) für den Anschlagbügel benötigt. Seite 6 Milltronics MD-256 – BETRIEBSANLEITUNG 7ML19985FJ31... -
Seite 11: Einbauschritte
Angaben zum Klemmanschluss finden sie unter Klemmanschlüsse zu Milltronics Messumformern auf Seite 9. WARNUNG: Der Anschlagbügel darf nur am MD-256 fixiert werden. Ein Befestigen an beiden Enden würde Kräfte ausüben und zu einem vorzeitigen Verschleiß des Gerätelagers führen. 7ML19985FJ31 Milltronics MD-256 – BETRIEBSANLEITUNG Seite 7... -
Seite 12: Anschluss
4 – Gemeinsame Leitung Gemeinsamer Anschluss als Bezugspunkt mit dem Messufumformer. GND – Erde Anschluss der Erde. Diese Erdung darf nicht zur Abschirmung des Kabels verwendet werden. Hinweis: Die Abschirmung darf NUR am Messumformer geerdet werden! Seite 8 Milltronics MD-256 – BETRIEBSANLEITUNG 7ML19985FJ31... -
Seite 13: Klemmanschlüsse Zu Milltronics Messumformern
Bei einer linksdrehenden Wellendrehung wird das entsprechende Kabel an Klemme 3 angeschlossen. WARNUNG: Die Klemmen zwei und drei dürfen nicht gleichzeitig angeschlossen werden. Hinweis: N/A bedeutet, dass diese Klemme normalerweise nicht angeschlossen ist. 7ML19985FJ31 Milltronics MD-256 – BETRIEBSANLEITUNG Seite 9... -
Seite 14: Wartung
Umgebung ab. Abgedichtete Lager werden verwendet, so dass keine Schmierung erforderlich ist. Eine Belastung des MD-256 führt zu einem frühzeitigen Verschleiß des Lagers. Es dürfen nur flexible Anschlussleitungen verwendet werden, die keine Kräfte auf das Gerät ausü- ben. Leiterplatte Welle Montage- schrauben Seite 10 Milltronics MD-256 – BETRIEBSANLEITUNG 7ML19985FJ31... -
Seite 15: Vorgehen Beim Austausch Des Lagers
Artikelnummer Boston Bearings 1623DC Lager (Teile D) Nice Bearings 16232RS C Klammer (Teil A) TRUARC R3000-137 C Klammer (Teile C) TRUARC R3100-62 Gummikoppelstück (Teil E) Milltronics PBD-21420010 Staubdichtung (Teil F) Chicago Rawhide 6141 7ML19985FJ31 Milltronics MD-256 – BETRIEBSANLEITUNG Seite 11... - Seite 17 Notizen...
- Seite 18 Notizen...
- Seite 20 Siemens Milltronics Process Instruments Inc. Siemens Milltronics Process Instruments Inc. 2003 1954Technology Drive, P .O. Box 4225 Subject to change without prior notice Peterborough, ON, Canada K9J 7B1 Rev. 1.0 Tel: (705) 745-2431 Fax: (705) 741-0466 *7ml19985FJ31* Email: techpubs@siemens-milltronics.com...
