- Seite 1 Instruction Manual May 2008 English Deutsch Español Français milltronics TASS SPEED SENSOR...
-
Seite 2: Disclaimer Of Liability
The user is responsible for all changes and repairs made to the device by the user or the user’s agent. • All new components are to be provided by Siemens Milltronics Process Instruments Inc. • Restrict repair to faulty components only. -
Seite 3: Inhaltsverzeichnis
Milltronics TASS Geschwindigkeitssensor ..............7 Technische Daten ....................... 8 Abmessungen ........................9 Anschluss ........................... 10 Montage ..........................11 Sensor de velocidad Milltronics TASS ................. 13 Especificaciones técnicas ....................14 Dimensiones ........................15 Interconexiones ........................ 16 Montaje ..........................17 Capteur de vitesse Milltronics TASS ................19 Caractéristiques techniques ..................20... -
Seite 5: Introduction
Speed Sensor. Integrator and belt scale insturction manuals can be downloaded from www.siemens.com/continuous-weighing. We always welcome questions, comments, or suggestions about manual content, design, and accessibility. Please direct your questions or comments to techpubs.smpi@siemens.com. 7ML19985HL61 TASS Speed Sensor – INSTRUCTION MANUAL Page 1... -
Seite 6: Specifications
Specifications Power • 10 to 35 V DC • 15 mA at 24 V DC max Operating Temperature • -25 to 70 °C (-13 to 158 °F) Input • bi-directional shaft rotation • 25 to 350 rpm Output • magnetic proximity sensor •... -
Seite 7: Dimensions
Dimensions TASS 158 mm (6.22") conduit fittting M16 567 mm (22.32") 508 mm (20") 534 mm (21.02") 160 mm (6.3 ") dia. bolt MI2 X 30 50 mm (1.97") 40 mm (1.57") 40 mm (1.57") 105 mm (4.13") 120 mm (4.72") 7ML19985HL61 TASS Speed Sensor –... -
Seite 8: Mounting Bracket
Mounting Bracket 9 mm (0.35"), 2 places 20mm (0.79") 60 mm (2.36") 25 mm 48 mm (0.98") 6 mm (0.24"), 2 places (1.89") 12 mm (0.48"), 2 places 66 mm (2.6") 53 mm (2.09") Interconnection All wiring must be done in conjunction with approved conduit, boxes, and Note: fittings and to procedures in accordance with all governing regulations. -
Seite 9: Mounting
Mounting The TASS speed sensor attaches to the static beam of the associated belt scale, or to a structural cross member via a pivot and bracket assembly. Do not allow the slope of the TASS arm to exceed 45° below the belt stringer line. Milltronics belt scale TASS Ensure that the wheel is in contact with the belt at all times. - Seite 10 Page 6 TASS Speed Sensor – INSTRUCTION MANUAL 7ML19985HL61...
-
Seite 11: Milltronics Tass Geschwindigkeitssensor

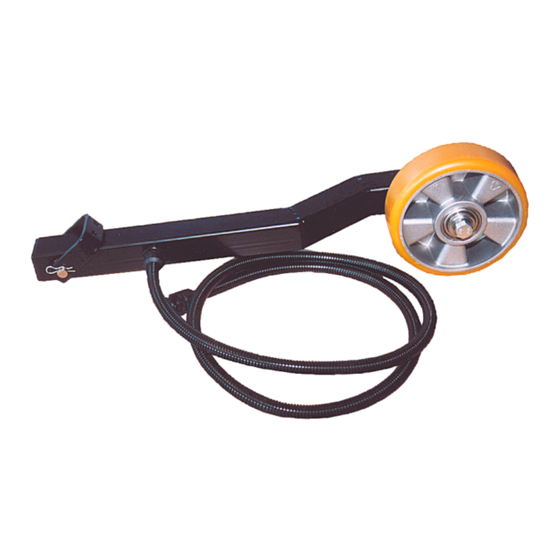

Verwendung in Wohngebieten kann es zu Störungen von verschiedenenFunkanwendungen kommen. Der Milltronics TASS ist ein kompakter Geschwindigkeitssensor, der wenig Platz einnimmt, mit Laufrad zur Montage auf dem Untergurt. Das Rad des TASS Sensors und der nachlaufende Arm liegen auf dem Untergurt auf. Das Rad dreht sich an einer am nachlaufenden Arm befestigten Welle. -
Seite 12: Technische Daten
Technische Daten Hilfsenergie • DC 10 bis 35 V • 15 mA bei DC 24 V max. Betriebstemperatur • -25 bis 70 °C (-13 bis 158 °F) Eingang • Wellendrehung in beide Richtungen • 25 bis 350 Umdrehungen pro Minute Ausgang •... -
Seite 13: Abmessungen
Abmessungen TASS 158 mm (6,22") Kabel- verschraubung 567 mm (22,32") 508 mm (20") 534 mm (21,02") Durchm. 160 mm (6,3”) Schraube MI2 X 30 50 mm (1,97") 40 mm (1,57") 40 mm (1,57") 105 mm (4,13") 120 mm (4,72") 7ML19985HL61 TASS Geschwindigkeitssensor –... -
Seite 14: Montagehalterung
Montagehalterung 9 mm (0,35"), x 2 20 mm (0,79") 60 mm (2,36") 25 mm 48 mm (0,98") 6 mm (0,24"), x 2 (1,89") 12 mm (0,48"), x 2 66 mm (2,6") 53 mm (2,09") Anschluss Der Anschluss muss mit zugelassenen Leitungen und Zubehör und Hinweis: unter Beachtung der einschlägigen, technischen Bestimmungen und Vorschriften durchgeführt werden. -
Seite 15: Montage
Montage Der TASS Geschwindigkeitssensor wird über eine schwenkbare Halterung am statischen Träger der Bandwaage oder einem Querträger befestigt. Die Neigung des TASS Arms darf nicht mehr betragen als 45° unter dem Strang des Holms. Milltronics Bandwaage TASS Stellen Sie sicher, dass das Rad ständig Kontakt zum Gurt hat. Hinweis: Einbauort Bauen Sie den TASS in der Nähe der Bandwaage ein, um die Verkabelung zu erleichtern. - Seite 16 Seite 12 TASS Geschwindigkeitssensor – BETRIEBSANLEITUNG 7ML19985HL61...
-
Seite 17: Sensor De Velocidad Milltronics Tass
TASS. Los manuales del integrador y del sensor de velocidad se pueden descargar del sitio www.siemens.com/continuous-weighing. No dude en enviarnos sus sugerencias y comentarios acerca del contenido y diseño de este manual. Por favor dirija sus comentarios a techpubs.smpi@siemens.com. 7ML19985HL61 Sensor de velocidad TASS - MANUAL DEL USUARIO Página 13... -
Seite 18: Especificaciones Técnicas
Especificaciones técnicas Alimentación • 10 a 35 V DC • 15 mA a 24 V DC como máximo Temperatura de funcionamiento • -25 a 70 °C (-13 a 158 °F) Entrada • rotación bidireccional del eje • 25 a 350 rpm Salida •... -
Seite 19: Dimensiones
Dimensiones TASS 158 mm (6,22") conexión M16 567 mm (22,32") 508 mm (20") 534 mm (21,02") diámetro 160 mm (6,3”) tornillo MI2 X 30 50 mm (1,97") 40 mm (1,57") 40 mm (1,57") 105 mm (4,13") 120 mm (4,72") 7ML19985HL61 Sensor de velocidad TASS - MANUAL DEL USUARIO Página 15... -
Seite 20: Soporte De Montaje
Soporte de montaje 9 mm (0,35") x 2 20mm (0,79") 60 mm (2,36") 25 mm 48 mm (0,98") 6 mm (0,24") x 2 (1,89") 12 mm (0,48") x 2 66 mm (2,6") 53 mm (2,09") Interconexiones El cableado debe ser efectuado con conductos, cajas y piezas de conexión Nota: certificados y observando los procedimientos y las disposiciones pertinentes. -
Seite 21: Montaje
Montaje Fijar el brazo del sensor TASS en el soporte estático de la báscula o en una cercha transversal con un conjunto pivote-soporte. El ángulo de inclinación del brazo del sensor TASS no debe ser superior a 45° por debajo de la línea de referencia (viga). Báscula Milltronics TASS Garantizar el contacto permanente de la rueda del sensor con la banda. - Seite 22 Página 18 Sensor de velocidad TASS – MANUAL DEL USUARIO 7ML19985HL61...
-
Seite 23: Capteur De Vitesse Milltronics Tass
N’hésitez pas à nous faire part de vos commentaires et suggestions sur le contenu, la présentation et l’utilisation de ce manuel. Veuillez transmettre vos questions ou commentaires à techpubs.smpi@siemens.com. 7ML19985HL61 Capteur de vitesse TASS – MANUEL D’UTILISATION Page 19... -
Seite 24: Caractéristiques Techniques
Caractéristiques techniques Alimentation électrique • 10 à 35 Vcc • 15 mA à 24 Vcc max Température de fonctionnement • -25 à 70 °C (-13 à 158 °F) Entrée • rotation bidirectionnelle de l’arbre • 25 à 350 tpm Sortie •... -
Seite 25: Dimensions
Dimensions TASS 158 mm (6,22”) adaptateur conduit 567 mm (22,32”) 508 mm (20”) 534 mm (21,02”) diamètre 160 mm (6,3 ") MI2 X 30 50 mm (1,97”) 40 mm (1,57”) 40 mm (1,57”) 105 mm (4, 1 3”) 120 mm (4,72”) 7ML19985HL61 Capteur de vitesse TASS –... -
Seite 26: Interconnexions
Support de montage 9 mm (0,35") x 2 20 mm (0,79”) 60 mm (2,36”) 25 mm 48 mm (0,98”) 6 mm (0,24") x 2 (1,89”) 12 mm (0,48") x 2 66 mm (2,6”) 53 mm (2,09”) Interconnexions Effectuer le câblage en respectant les consignes et les normes en vigueur, Note : et avec des conduits, boîtiers et raccords appropriés. -
Seite 27: Montage
Montage Le capteur de vitesse TASS se fixe sur le chassis statique de la bascule intégratrice, ou sur une traverse avec un ensemble pivot-support. Le bras du capteur TASS ne doit pas être incliné à plus de 45° de la section inférieure du longeron. - Seite 28 Page 24 Capteur de vitesse TASS – MANUEL D’UTILISATION 7ML19985HL61...
- Seite 29 Notes...
- Seite 30 Notes...
- Seite 32 Siemens Milltronics Process Instruments Inc. Siemens Milltronics Process Instruments Inc. 2008 1954Technology Drive, P .O. Box 4225 Subject to change without prior notice Peterborough, ON, Canada K9J 7B1 Rev. 1.1 Tel: (705) 745-2431 Fax: (705) 741-0466 *7ml19985hl61* Email: techpubs.smpi@siemens.com...
