- Seite 1 Milltronics RBSS Einleitung Beschreibung Milltronics Einbau/Montage Anschluss Geschwindigkeitssensoren Milltronics RBSS Instandhaltung und Wartung Technische Daten Betriebsanleitung Maßzeichnungen Produktdokumentation und Support 7MH7134-..(RBSS) 03/2022 A5E46649347-AC...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .............................. 4 Geltungsbereich der Betriebsanleitung ................. 4 Hinweis zur industriellen Nutzung ..................4 Beschreibung ............................5 Milltronics RBSS Übersicht ....................5 Einbau/Montage ............................ 6 Einbauort ..........................6 Gerät ohne Befestigungswinkel .................... 7 Gerät mit Befestigungswinkel ....................8 Montageschritte ........................8 3.4.1... -
Seite 4: Einleitung
Hinweis zur industriellen Nutzung Hinweis • Der RBSS darf nur gemäß den Anweisungen in dieser Betriebsanleitung verwendet werden. • Dieses Produkt ist vorgesehen zum Gebrauch in Industrieumgebungen. Der Betrieb dieser Einrichtung in Wohngebieten kann Störungen verschiedener Funkanwendungen verursachen. Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 5: Beschreibung

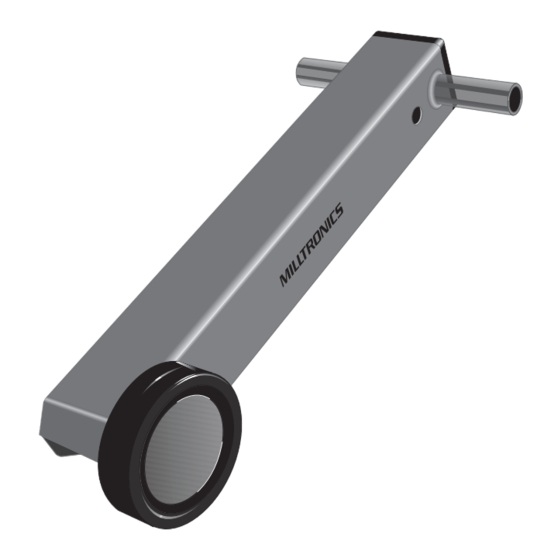

Beschreibung Milltronics RBSS Übersicht Der Milltronics RBSS ist ein Geschwindigkeitssensor mit Laufrad zur Montage auf dem Untergurt. In Verbindung mit einer Bandwaage liefert er Geschwindigkeitssignale an einen Messumformer. Der Sensor des RBSS ist mit einem Zahnrad und einem Rad ausgestattet. Der nachlaufende Arm liegt auf dem Untergurt auf. -
Seite 6: Einbau/Montage
Einbau/Montage Einbauort Bauen Sie den RBSS in der Nähe der Bandwaage ein, um die Verkabelung zu erleichtern. Das Rad muss auf dem Untergurt aufliegen, entweder kurz vor oder kurz nach einer Untergurtrolle. Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 7: Gerät Ohne Befestigungswinkel
1 inch Querträger erforderlich, der auf die Holme zugeschnitten und daran befestigt ist. ① Rücklaufband ② Fördergurt ③ Holm ④ RBSS ⑤ Kabel ⑥ Scheiben x 2 (kundenseitig) ⑦ 24 mm (1 inch) Durchm., ⑧ Holm ⑨ Rad Querträger (kundenseitig) Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 8: Gerät Mit Befestigungswinkel
Die Scheiben darauf sind über Heftschweißung am Querträger zu befestigen. 6. Befestigen Sie ein Ende des Querträgers über Heftschweißung an einen Holm. 7. Bringen Sie den ganzen Aufbau in einen rechten Winkel zum Rücklaufband, damit das Rad gerade auf dem Band läuft. Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 9: Gerät Mit Befestigungswinkel
Dübel. 4. Lassen Sie das Band laufen. Das Rad muss korrekt auf dem Band aufliegen und darf nicht seitlich abtreiben. Falls nötig, richten Sie die Halterung aus, bis das Rad gerade auf dem Band läuft. Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 10: Anschluss
Die Verkabelung muss lose genug sein, damit sich der Arm des RBSS frei drehen kann und das Rad auf dem Gurt aufliegt. Eine Einschränkung des Arms kann Schlupf oder zu starken Kontakt zwischen Gurt und Rad verursachen. RBSS CE und UKCA RBSS Messumformer Versorgung Weiß Signal Schwarz Gemeinsamer Leiter Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 11: Instandhaltung Und Wartung
Sicherheitsbestimmungen vorgenommen werden. Bitte beachten Sie: • Der Benutzer haftet für alle Änderungen und Reparaturen des Geräts. • Alle neuen Bauteile sind von Siemens Milltronics Process Instruments Inc. bereit zu stellen. • Reparaturen dürfen nur an fehlerhaften Teilen vorgenommen werden. -
Seite 12: Reparatur Von Rad Und Lager
• 1 - Sechskantbolzen M12 x 1.75, 120 mm lang • 1 - Sicherungsmutter M12 x 1.75 Hinweis Ersatzteilesatz 7MH7723-1FX enthält Teile für Fall 1 und Fall 2. Zusätzliche Unterleg- und Stufenscheiben für M12 sind im Lieferumfang enthalten. Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... - Seite 13 Größe von 4 x 3/16 inch ist - Nicht erforderlich, wenn das Gehäuse ein Vierkantrohr in metrischer Größe von 100 x 100 x 5 mm ist Fall 1 Fall 2 Drehmoment bis 34 Nm (25 ft/lb) Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC...
-
Seite 14: Technische Daten
RBSS CE und UKCA 3 m (10 ft), 3-adrig 0,324 mm (22 AWG), abgeschirmtes PVC-Kabel, maximale Kabellänge 300 m (1 000 ft) Konstruktiver Aufbau Nachlaufender Arm Lackierter, unlegierter Stahl Sensorrad Durchmesser 127 mm (5 inch), Polyurethan- Reifen Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 15: Zulassungen
Technische Daten 6.7 Zulassungen Zulassungen RBSS CE und UKCA CE, UKCA Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 16: Maßzeichnungen
Kabelverschraubung Kabel 22 mm (0.88 inch) ④ Sensor ⑤ Zahnrad mit 60 Zähnen Bei Herstellung in Kanada entspricht das Maß 102 mm (4 Zoll). Bei Herstellung in Kanada entspricht das Maß 51 mm (2 Zoll). Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 17: Befestigungswinkel
Maßzeichnungen 7.2 Befestigungswinkel Befestigungswinkel Maße in mm (inch) ① 114 (4.5 inch) Ref. ② ø 11 mm (0.44 inch) x 2 ③ ø 25 mm (1 inch) durch beide Seiten Milltronics RBSS Betriebsanleitung, 03/2022, A5E46649347-AC... -
Seite 18: Produktdokumentation Und Support
Seriennummer verfügbar sind, wie z. B. technische Daten, Ersatzteile, Kalibrierungsdaten oder Werkszertifikate. Eingabe der Seriennummer 1. Öffnen Sie das PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Wählen Sie die gewünschte Sprache. 3. Geben Sie die Seriennummer Ihres Geräts ein. Die für Ihr Gerät relevante Produktdokumentation wird angezeigt und kann heruntergeladen werden. -
