Montage und Installation
Pneumatischer Anschluss
6.3.1

Steuerkopf mit 1 Pilotventil oder ohne Pilotventil

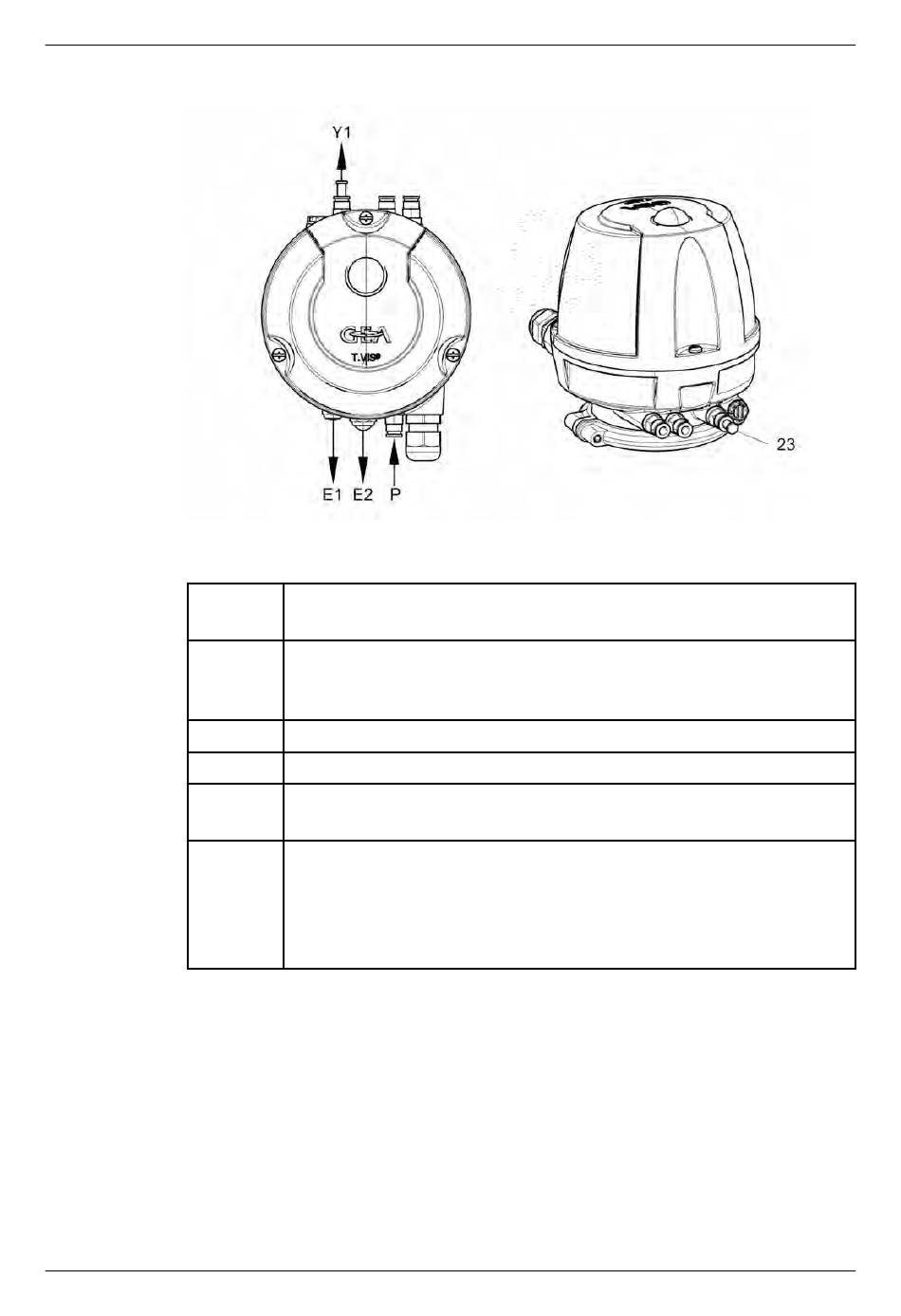

Abb.18
E1
E2
P
N
Y1
23
Bei der Mehrzahl der Ventiltypen von GEA Tuchenhagen wird die Hauptsteuerluft
intern vom Pilotventil Y1 durch die Schaltstange in den Hauptantrieb geführt. Der
externe Luftanschluss Y1 ist zusätzlich vorhanden.
42
Abluft des Haupthubes Y1 (Schalldämpfer)
Der Anschluss E1 darf nicht verschlossen werden!
Sicherheitsentlüftung gegen Überdruck und Abluft der Liftantriebe
Y2 und Y3
Der Anschluss E2 darf nicht verschlossen werden!
Zentrale Luftversorgung mit integriertem Filter
ungenutzt
Luftanschluss für externen Haupthubanschluss
mit Verschlussstopfen (23)
Verschlussstopfen
An den Verschlussstopfen der Luftanschlüsse kann der
Steuerluftdruck anstehen!
Vor dem Entfernen eines Verschlussstopfen (23) darauf achten,
dass der jeweilige Luftanschluss druckfrei ist!
