5. SCHRITTMOTOR-TREIBER
Nachdem die Jumper gesetzt wurden,
können die Schrittmotortreiber in die
schwarzen Steckplätze, welche sich direkt
an den Jumpersteckplätzen befinden,
eingesetzt werden. Achten Sie bitte
darauf, die Schrittmotortreiber richtig
einzusetzen.

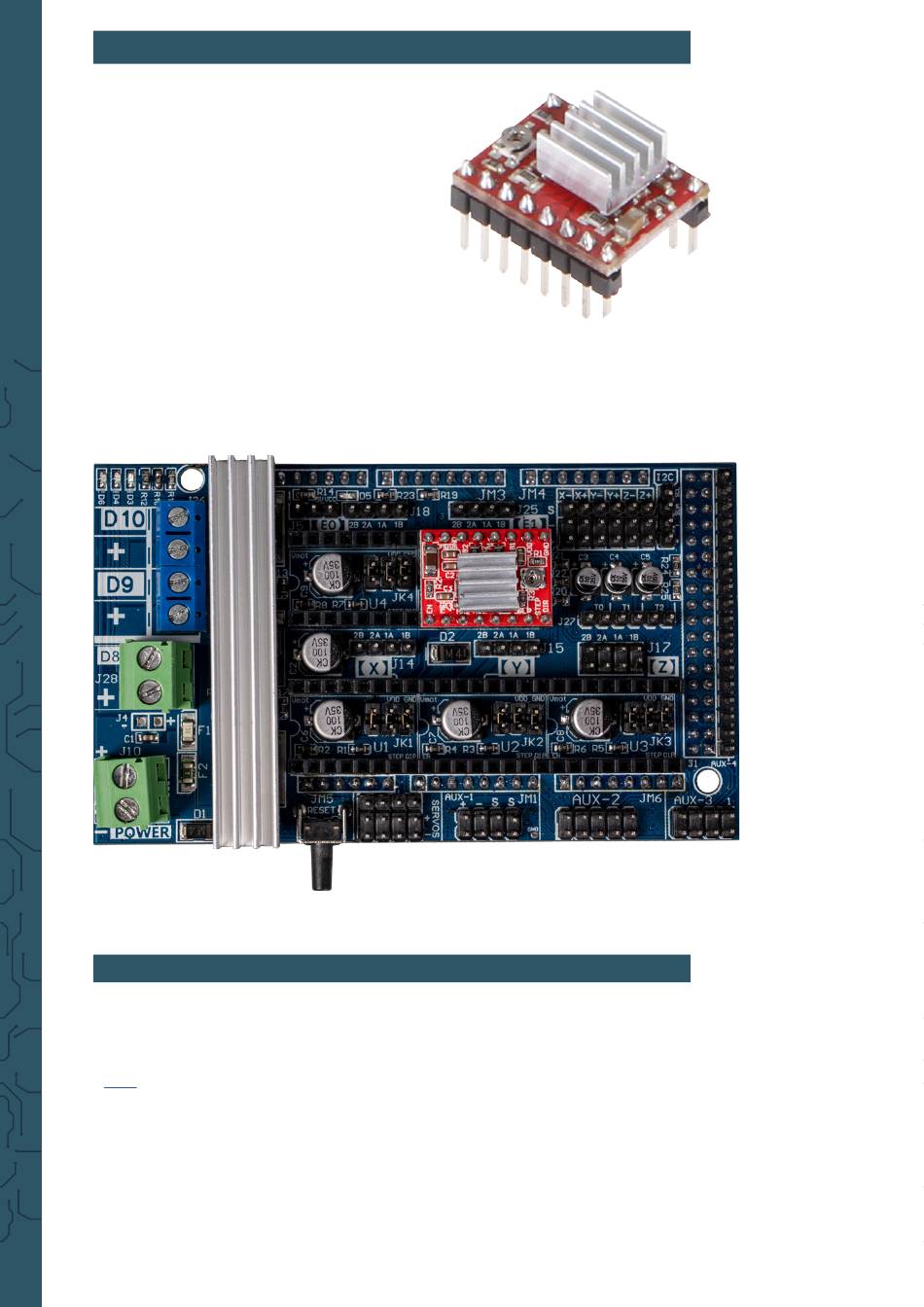

Im nachfolgenden Bild ist zu entnehmen,
wie ein Motortreiber auf die Platine
gesteckt wird.
Nach dem erfolgreichen Einsatz
der Motortreiber können nun die
entsprechenden Schrittmotoren
angeschlossen werden.

6. ENDSTOPS UND TEMPERATURSENSOREN

Nun können die Endstops und die Temperatursensoren angeschlossen
werden. Es können bis zu 6 Endstops und 3 Temperatursensoren
angeschlossen werden. Die genaue Anschlussweise der Endstops kann auch
hier
eingesehen werden.
Bei den Temperatursensoren wird der Anschluss T0 für das HotEnd
und der Anschluss T1 für das Heizbett verwendet. Die Polung der
Temperatursensoren ist nicht relevant.
