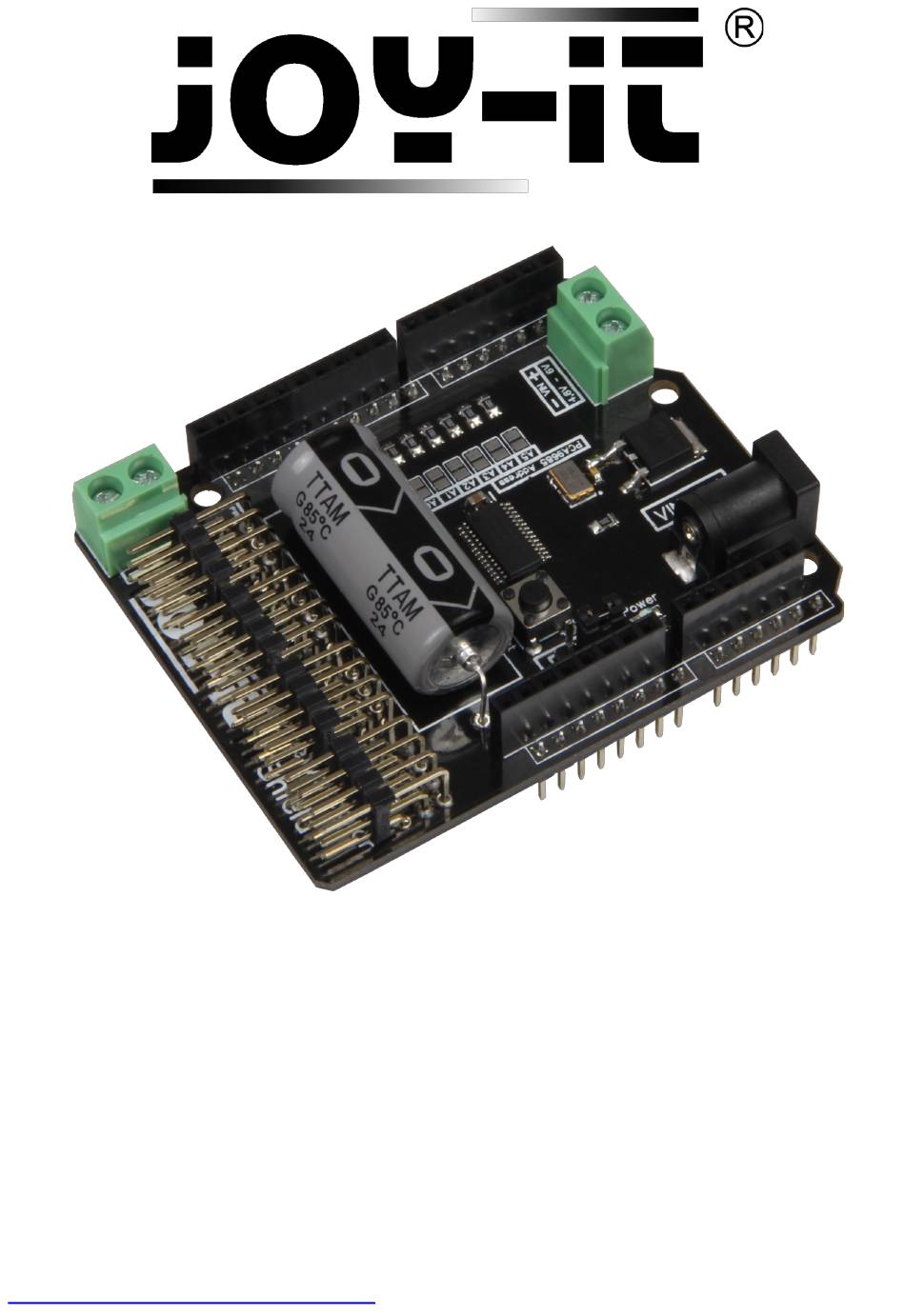

- Seite 1 Motorino Kurzanleitung Die ausführliche Anleitung finden Sie als PDF auf: www.joy-it.net http://anleitung.joy-it.net...
- Seite 2 Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist: Die Motorino Platine ist eine Erweiterungsplatine zur Ansteuerung und Verwendung von bis zu 16 PWM-gesteuerte 5V-Schrittmotoren. Die Platine kann zusätzlich mit einer Spannung von 4,8V - 6V versorgt werden, sodass eine optimale Versorgung der Motoren stets gewährleistet ist und somit...
-
Seite 3: Anschluss Für Zusätzlichen Kondensator
Sicherheitshinweis: Um eine Verpolung zu Vermeiden, beachten Sie bitte die auf der Platine angebrachten Kennzeichnungen der jeweiligen Eingänge (+ und - Symbol). Eine Verpolung kann zu Schäden an der Platine, dem angeschlossenen Raspberry Pi und weiterer Peripherie führen! Die von Ihnen angeschlossenen Motoren und die durch Sie erzeugte Bewegung können eine Gefahr darstellen, wir empfehlen daher ausreichenden Sicherheitsabstand zu halten bzw. - Seite 4 Bestimmungsgemäße Verwendung: Erweiterungskarte, um an einem kompatiblen Einplatinencomputer (z.B. Raspberry Pi) bis zu 16 PWM-gesteuerte 5V-Schrittmotoren anzuschließen, damit man diese an diesem betreiben kann. Für die Verwendung in Privathaushalten / Einsatz bei Versuchsaufbauten Anschluss Auf der Unterseite der Platine können die Channelnummerierungen abgelesen werden.
- Seite 5 4,8V und 6V an den dafür vorgesehenen Eingang angelegt werden. Das folgende Softwarebeispiel zeigt die grundlegende Funktion und Verwendung der Schrittmotoren am Motorino. Es können Schrittmotoren an einem beliebigen Channel angeschlossen werden. Das Beispiel steuert nacheinander jeden Channel einmal an und wird den voll- ständigen Bewegungsradius des Schrittmotors ausnutzen.
- Seite 6 #include <Wire.h> #include <Adafruit_PWMServoDriver.h> Adafruit_PWMServoDriver pwm Adafruit_PWMServoDriver servoStart = 150; servoEnd = 600; void setup() { Serial.begin(9600); pwm.begin(); pwm.setPWMFreq(50); for(int < ; i++) pwm.setPWM(i, 0, servoStart); delay(1); for(int < ; i++) pwm.setPWM(i, 0, servoEnd); void loop() {...
- Seite 7 Weitere JOY-it Produkte 3.2 „ Touchscreen Display für Raspberry PI Art. NR: RB-TFT3.2V2 - direkt zum aufstecken - selbe Größe wie der Raspberry PI - Gehäuse verfügbar - vorbereitete Treiber Universelles Sensorkit X40 Art. NR: SEN-Kit02 - 40 teilig - deutsche Anleitung - mit AD Wandler - Codebeispiele für alle Sensoren...
- Seite 8 +49 (0)2845 9360 – 50 (11- 18 Uhr) Konformitätserklärung Als Hersteller erklären wir, die Joy-IT Europe GmbH, dass unser Produkt ARD-Moto3 bei bestimmungsgemäßer Verwendung die grundlegenden Anforderungen der folgenden Richtlinien erfüllt: EMV-Richtlinie 2014/30/EU, RoHS-Richtlinie 2011/65/EU JOY-iT Europe GmbH , Pascalstr. 8, 47506 Neukirchen-Vluyn ART-NR.: ARD-Moto3...
