4. Anschlussmöglichkeiten
Sämtliche Hochpegelein- und ausgänge sind Cinch-Stecker. Die Buchsen am Rega Verstärker sind wie
folgt gekennzeichnet:
Links: Immer obere Reihe und WEISS markiert.
Rechts: Immer untere Reihe und ROT markiert.
WICHTIG: DEN VERSTÄRKER IMMER AUSSCHALTEN WENN CINCH- ODER LAUTSPRECHERKABEL GE-
WECHSELT WERDEN.

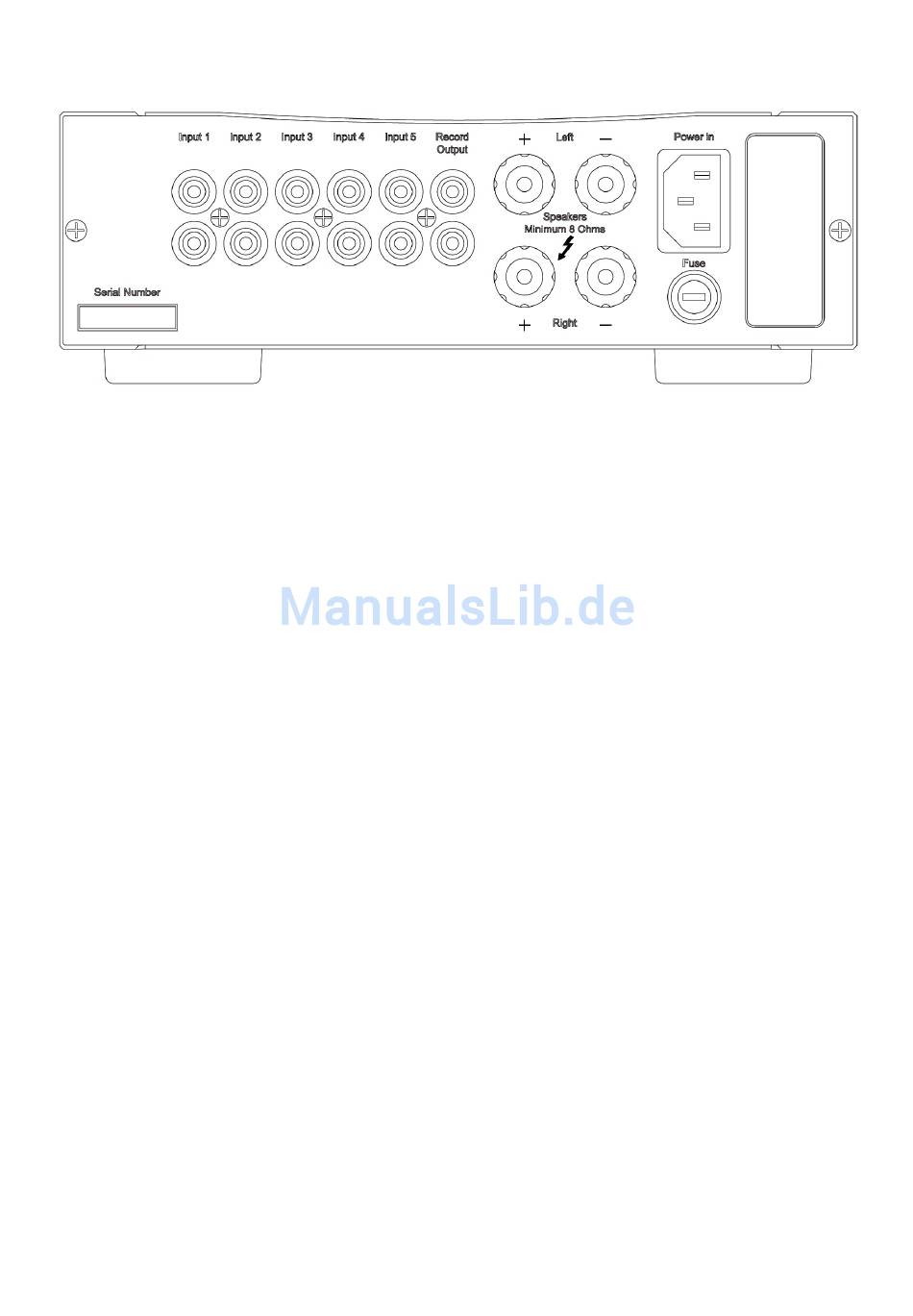

Anschlüsse auf der Rückseite
Input 1 – Phono-Vorverstärker nur für den Einsatz von Plattenspielern. Der Phono-Eingang kann mit Mo-
ving Magnet (MM) verwendet werden.
Input 2-5 – Standard Hochpegel-Eingänge ermöglichen den Anschluss zusätzlicher Quellen, wie CD Play-
er, DVD Player, TUNER usw.
Bitte beachten, dass bei der Verwendung von Eingang 5 der »Record Output« blockiert ist .
Input 5 – Record Eingang: Wir empfehlen, dass beim Anschluss eines Aufnahmegeräts, welches das Auf-
nahmesignal überwachen kann, der Ausgang dieses Geräts mit Eingang 5 verbunden wird, um eventuelle
Feedback-Probleme zu verhindern.
Record Output – Beim Anschluss an ein Aufnahmegerät (wie einen CD-Recorder), gibt der Ausgang ein
vom Haupteingangswähler 1-4 gewähltes Aufnahmesignal wieder. Beachten Sie, dass der »Record Out-
put« blockiert ist, wenn Eingang 5 gewählt wurde. Der »Record Output« wird nicht vom Lautstärkeregler
beeinflusst.
Netzkabel – Das mitgelieferte Netzkabel sollte mit der »Power In«-Buchse verbunden werden, die sich
auf der Rückseite des Verstärkers befindet.
Lautsprecheranschlüsse – Der Brio-R ist in der Lage alle gängigen HiFi-Lautsprecher zu steuern. Rega
empfiehlt die Verwendung von Lautsprechern mit einer Nennimpedanz von 4 bis 8 Ohm. Es ist möglich,
Lautsprecher mit 4 Ohm zu verwenden. Dies kann aber dazu führen, dass sich der Brio-R auf mehr als
40° C über der Umgebungstemperatur erhitzen kann.
Obere Reihe ROT und SCHWARZ linker Lautsprecher
Untere Reihe ROT und SCHWARZ rechter Lautsprecher
- Seite 6 -
