Installation; Anschlussmöglichkeiten - Rega Brio-R Bedienungsanleitung

Installation

Der Brio-R ist für fast alle Oberflächen, wie Regale oder
Tische, geeignet. Voraussetzung ist jedoch, dass es genü-
gend Luft um den Verstärker gibt, um eine Überhitzung
zu vermeiden. Magnetische Störfelder bei der Verwen-
dung eines Plattenspielers können verhindert werden,
indem der Verstärker so weit wie möglich vom System
Anschlussmöglichkeiten
Sämtliche Hochpegelein- und ausgänge sind Cinch-
Stecker. Die Buchsen am Rega Verstärker sind wie folgt
gekennzeichnet:
Links: Immer obere Reihe und WEISS markiert.
Rechts: Immer untere Reihe und ROT markiert.
WICHTIG: DEN VERSTÄRKER IMMER AUSSCHALTEN
WENN CINCH- ODER LAUTSPRECHERKABEL GEWECH-
SELT WERDEN.

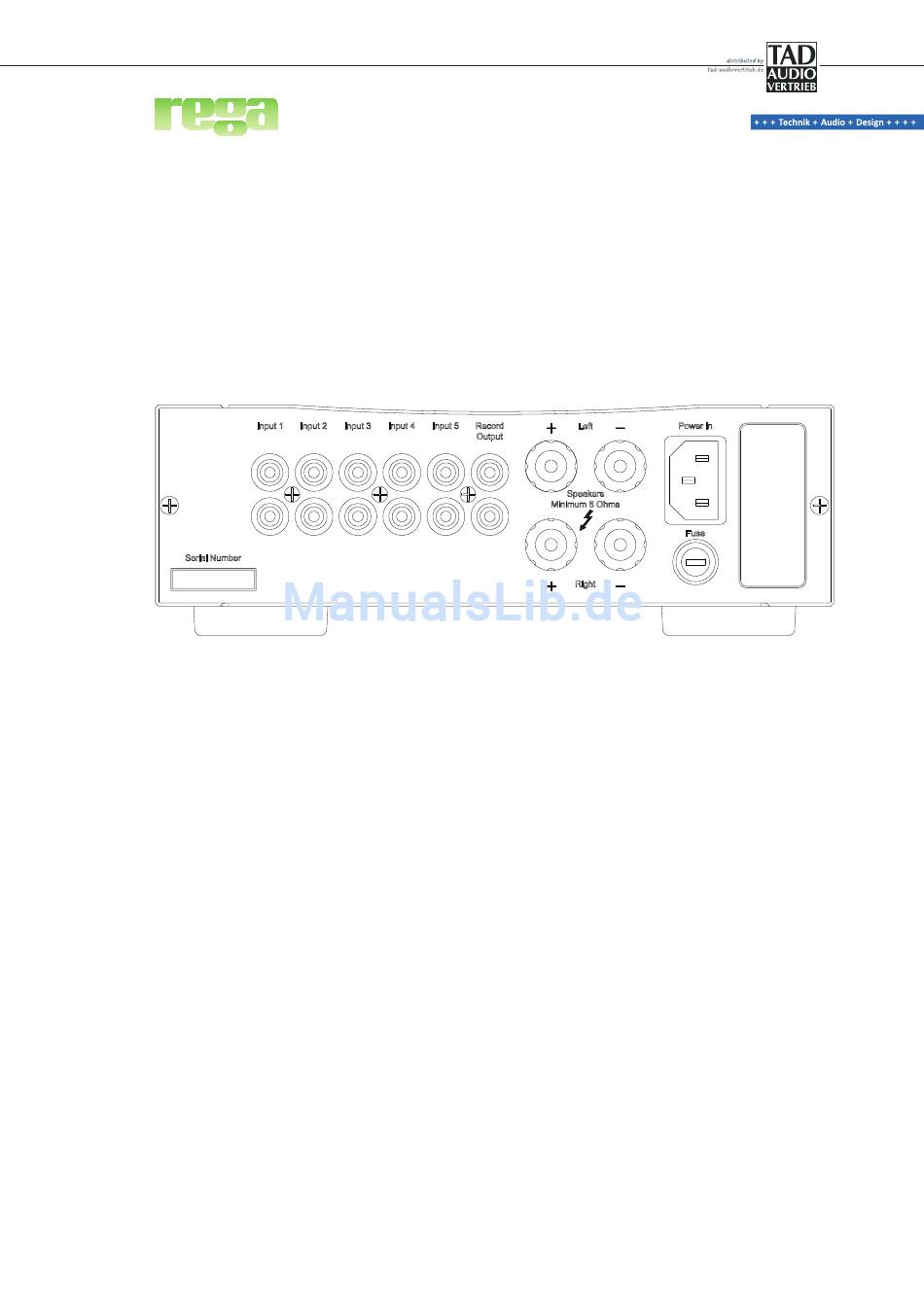

Anschlüsse auf der Rückseite
Input 1 – Phono-Vorverstärker nur für den Einsatz von
Plattenspielern. Der Phono-Eingang kann mit Moving
Magnet (MM)- oder HIGH OUTPUT Moving Coil (MC)
Systemen verwendet werden.
Input 2-5 – Standard Hochpegel-Eingänge ermöglichen
den Anschluss zusätzlicher Quellen, wie CD Player, DVD-
Player, TUNER usw. Bitte beachten, dass bei der Verwen-
dung von Eingang 5 der »Record Output« blockiert ist .
Input 5 – Record Eingang: Wir empfehlen, dass beim
Anschluss eines Aufnahmegeräts, welches das Aufnah-
mesignal überwachen kann, der Ausgang dieses Geräts
entfernt wird, wie es das Kabel des Tonarms zulässt.
Niemals andere Hi-Fi-Geräte direkt auf dem Verstärker
platzieren. Die durch den Brio erzeugte Wärme, wird
vom Gehäuse selbst in der Luft verteilt. Stellen Sie sicher,
dass das Gehäuse nicht verdeckt ist. Niemals auf Textilien
oder Teppich stellen.
mit Eingang 5 verbunden wird, um eventuelle Feedback-
Probleme zu verhindern.
Record Output – Beim Anschluss an ein Aufnahmege-
rät (wie einen CD-Recorder), gibt der Ausgang ein vom
Haupteingangswähler 1-4 gewähltes Aufnahmesignal
wieder. Beachten Sie, dass der »Record Output« blockiert
ist, wenn Eingang 5 gewählt wurde. Der »Record Output«
wird nicht vom Lautstärkeregler beeinflusst.
Netzkabel – Das mitgelieferte Netzkabel sollte mit der
»Power In«-Buchse verbunden werden, die sich auf der
Rückseite des Verstärkers befindet.
Lautsprecheranschlüsse – Der Brio-R ist in der Lage alle
gängigen Hi-Fi-Lautsprecher zu steuern. Rega empfiehlt
die Verwendung von Lautsprechern mit einer Nennim-
pedanz von 4 bis 8 Ohm. Es ist möglich, Lautsprecher mit
4 Ohm zu verwenden. Dies kann aber dazu führen, dass
sich der Brio-R auf mehr als 40° C über der Umgebungs-
temperatur erhitzen kann.
Obere Reihe ROT und SCHWARZ linker Lautsprecher
Untere Reihe ROT und SCHWARZ rechter Lautsprecher
REGA BRIO R Bedienungsanleitung Version 1.0 | Seite 3
