Bedienung | Antasten zum Setzen von Bezugspunkten
Beispiel: Werkstück-Kante antasten und die Kante als Bezugslinie setzen

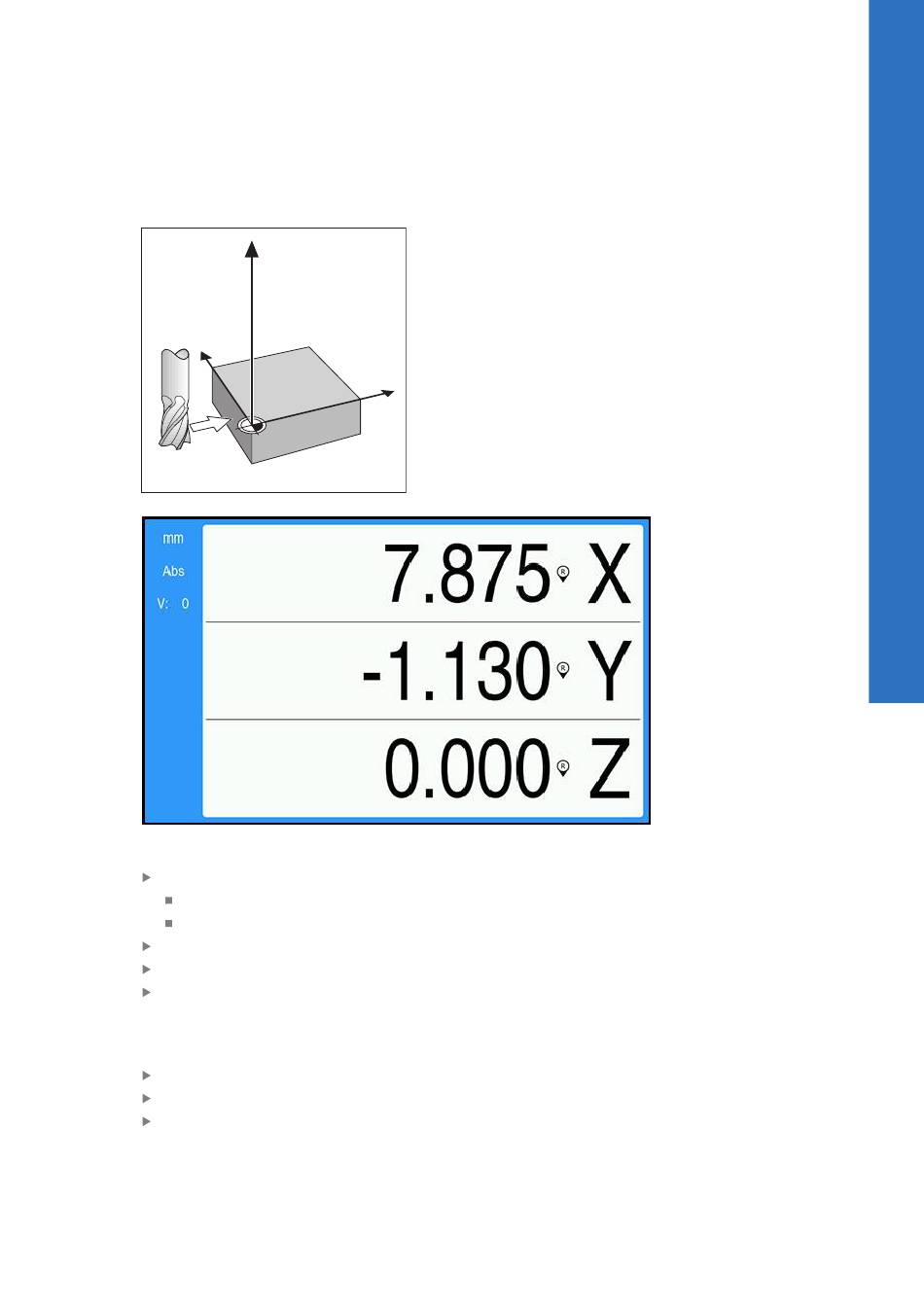

Das abgebildete Beispiel zeigt einen Schaftfräser und die Anzeige auf dem Gerät.
Z
Y
Vorbereitung:
Das Werkzeug einsetzen, mit dem der Bezugspunkt gesetzt werden soll
Bezugspunkt-Achse: X = 0
Werkzeug-Durchmesser: D = 6,35 mm
Gegebenenfalls Auswahl per Abs/Inc-Taste treffen
Werkstückkante ankratzen
Taste „X-Achse Nullen" drücken, um den aktuellen Absolutwert auf Null zu
setzen, während das Werkzeug die Werkstückkante berührt
Der Durchmesser des verwendeten Werkzeugs wird bei der Position der
angetasteten Kante nicht berücksichtigt.
Werkzeug vom Werkstück abheben
Werkzeug um den Abstand des Werkzeugradius in Richtung Werkstück verfahren
Taste „X-Achse Nullen" drücken, um den aktuellen Absolutwert auf Null zu setzen
