Installation | Produktübersicht
5.3 Produktübersicht
Die Anschlüsse auf der Geräterückseite sind durch Staubschutzkappen vor
Verschmutzung und Beschädigung geschützt.
Verschmutzung oder Beschädigung durch fehlende Staubschutzkappen!
Anschlusskontakte können in ihrer Funktion beeinträchtigt oder zerstört werden.
Staubschutzkappen nur entfernen, wenn Mess- oder Peripheriegeräte
angeschlossen werden
Wenn ein Mess- oder Peripheriegerät entfernt wird, Staubschutzkappe wieder
auf den Anschluss aufsetzen
Art und Anzahl der Anschlüsse können je nach Geräte-Ausführung
unterschiedlich sein.

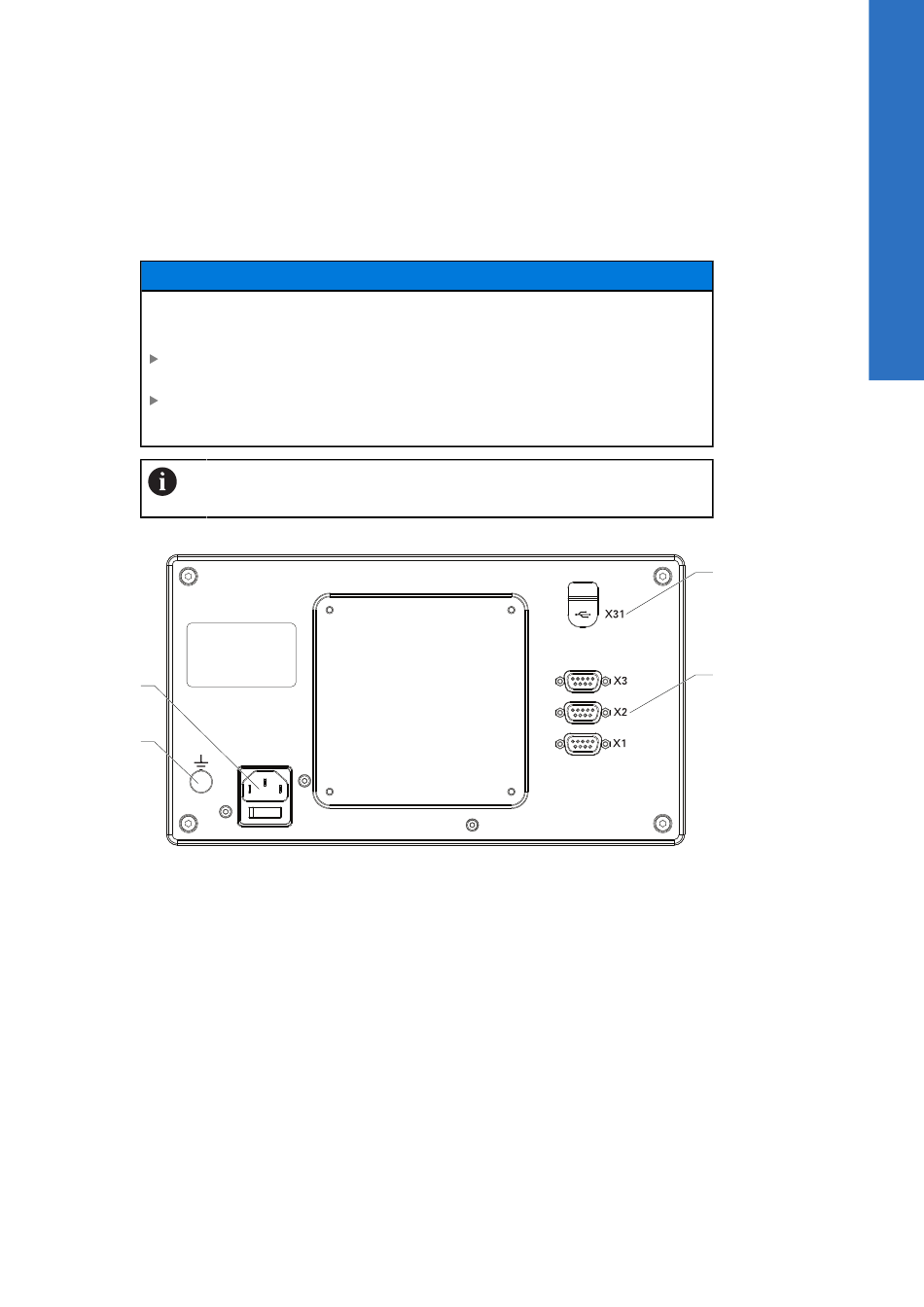

Geräterückseite ohne Staubschutzkappen
1
2
DRO103
Rückseite
1 Netzschalter und Netzanschluss
2 Erdungsanschluss gemäß IEC 60471 - 5017
3 X31: USB 2.0 Hi-Speed-Anschluss (Typ C) für USB-Massenspeicher und PC-
Anschluss (unter der Schutzabdeckung)
4 X1 bis X3: Gerätevariante mit 9-poligen Sub-D-Anschlüssen für Messgeräte
mit TTL-Schnittstelle
ACU-RITE | DRO100 | Betriebsanleitung | 11/2022
HINWEIS
3
4
35
5
