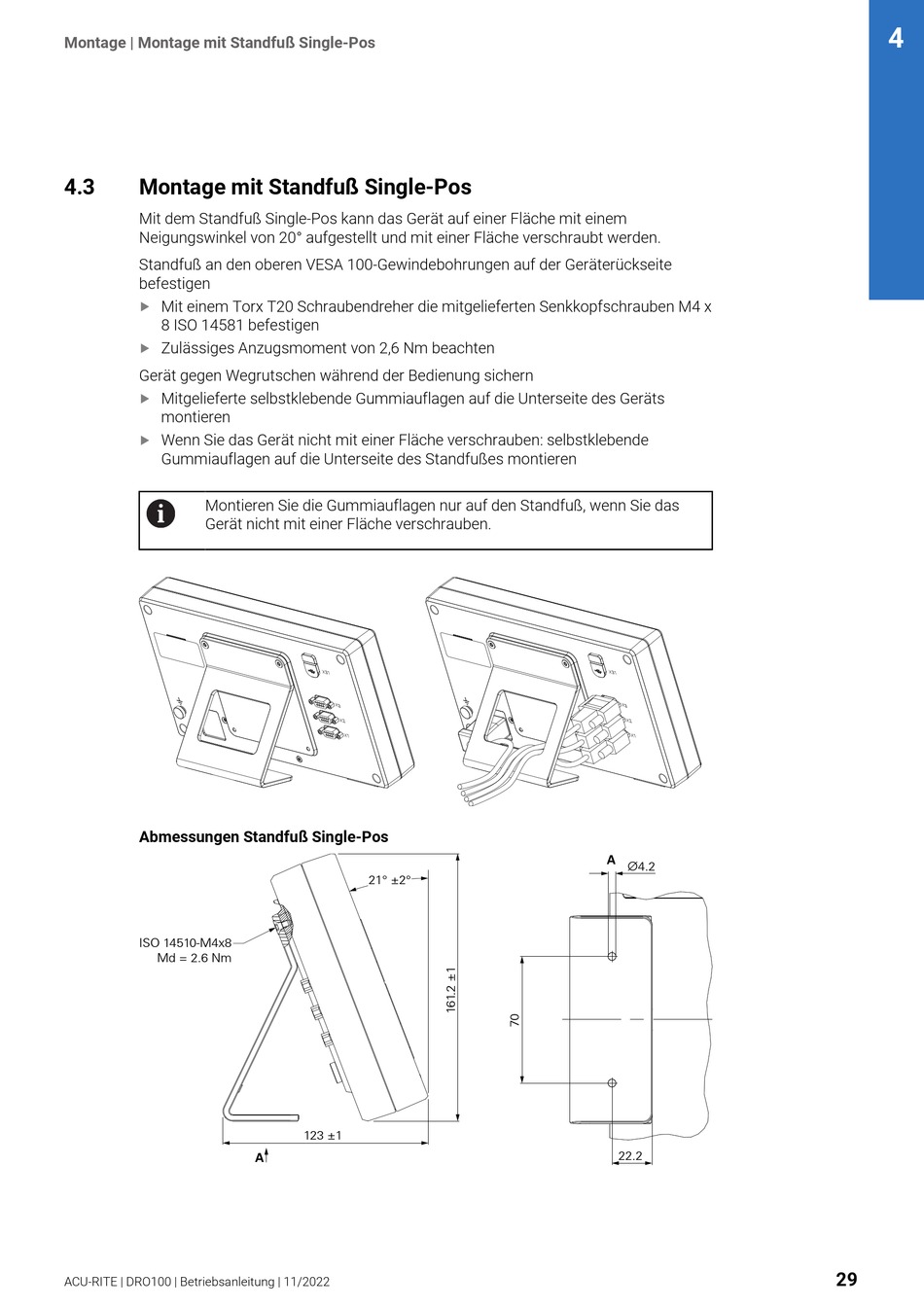

4.3 Montage mit Standfuß Single-Pos
Mit dem Standfuß Single-Pos kann das Gerät auf einer Fläche mit einem
Neigungswinkel von 20° aufgestellt und mit einer Fläche verschraubt werden.
Standfuß an den oberen VESA 100-Gewindebohrungen auf der Geräterückseite
befestigen
Mit einem Torx T20 Schraubendreher die mitgelieferten Senkkopfschrauben M4 x
8 ISO 14581 befestigen
Zulässiges Anzugsmoment von 2,6 Nm beachten
Gerät gegen Wegrutschen während der Bedienung sichern
Mitgelieferte selbstklebende Gummiauflagen auf die Unterseite des Geräts
montieren
Wenn Sie das Gerät nicht mit einer Fläche verschrauben: selbstklebende
Gummiauflagen auf die Unterseite des Standfußes montieren
Montieren Sie die Gummiauflagen nur auf den Standfuß, wenn Sie das
Gerät nicht mit einer Fläche verschrauben.
Abmessungen Standfuß Single-Pos
ISO 14510-M4x8
Md = 2.6 Nm
