7.3 Benutzeroberfläche
7.3.1

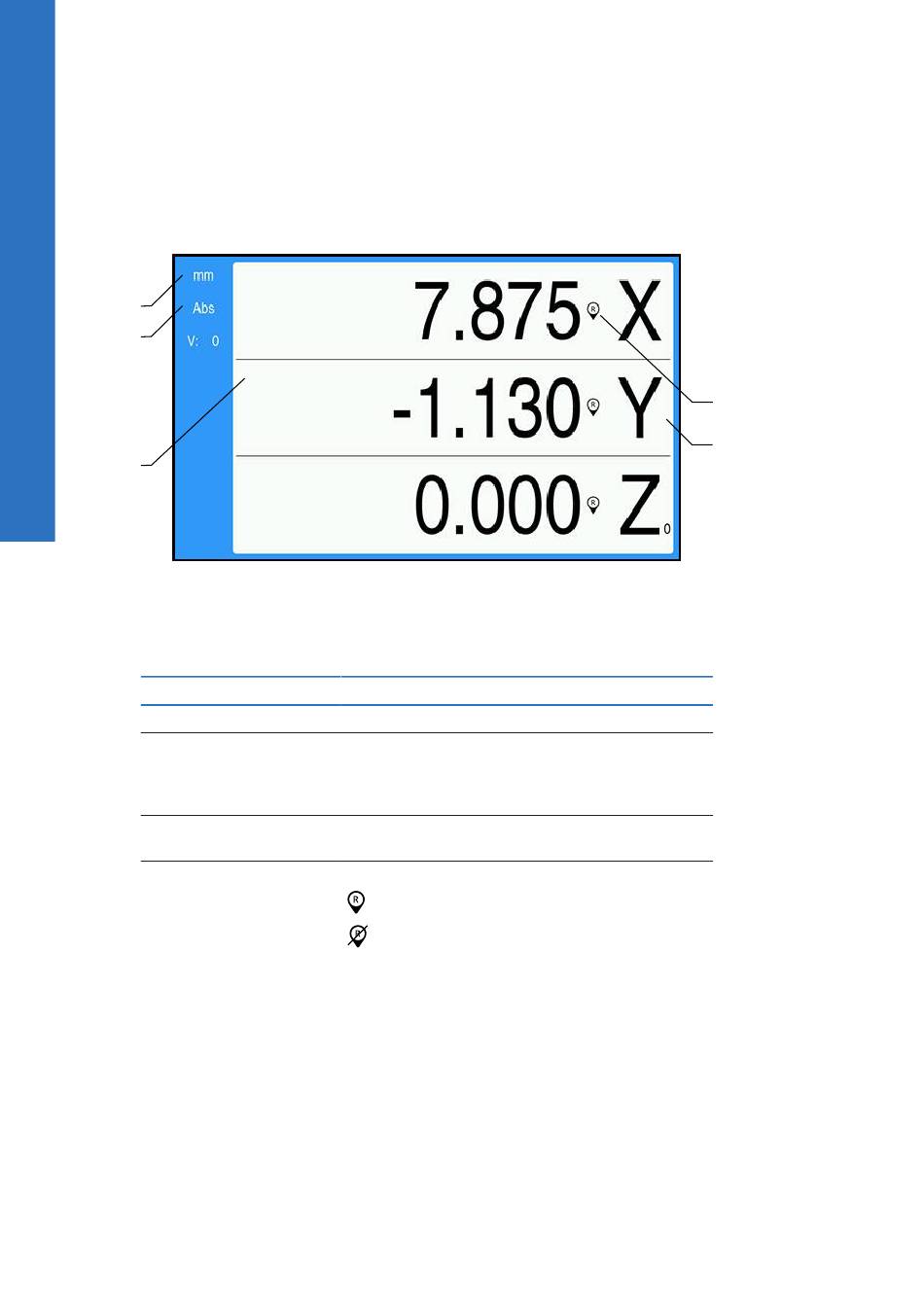

Bildschirmaufbau

1
2
3
1 Maßeinheit
2 Betriebsart
3 Anzeigebereich
4 Referenzmarkenanzeige
5 Achsbezeichnungen
Anzeige
Statuszeile
Anzeigebereich
Achsbezeichnungen
Referenzmarkenanzeige
50
Funktion
Zeigt die aktuelle Betriebsart und Maßeinheit an
Zeigt die aktuellen Positionswerte der Achsen an.
Außerdem werden Eingabemasken und Felder
sowie Fenster mit Anweisungen für den Benutzer,
Fehlermeldungen und Hilfetexte angezeigt
Zeigt die der entsprechenden Achstaste zugeordne-
te Achse an
Zeigt den aktuellen Referenzmarken-Status an
Referenzmarken eingeschaltet
Referenzmarken ausgeschaltet
Grundlegende Bedienung | Benutzeroberfläche
