6.1 Überblick
Dieses Kapitel enthält grundlegende Informationen zu Positionsangaben.
6.2

Nullpunkt

Die Werkstückzeichnung gibt einen bestimmten Punkt des Werkstücks (z.B. eine
Werkstückecke) als absoluten Nullpunkt und eventuell einen weiteren oder mehrere
weitere Punkte als relative Nullpunkte vor.
Beim Nullpunkt-Setzen wird diesen Nullpunkten der Ursprung des absoluten
Koordinatensystems bzw. der relativen Koordinatensysteme zugeordnet. Das auf die
Maschinenachsen ausgerichtete Werkstück wird in eine bestimmte Position relativ
zum Werkzeug gebracht und die Anzeige auf Null gesetzt.
6.3

Ist-Position, Soll-Position und Restweg

Y

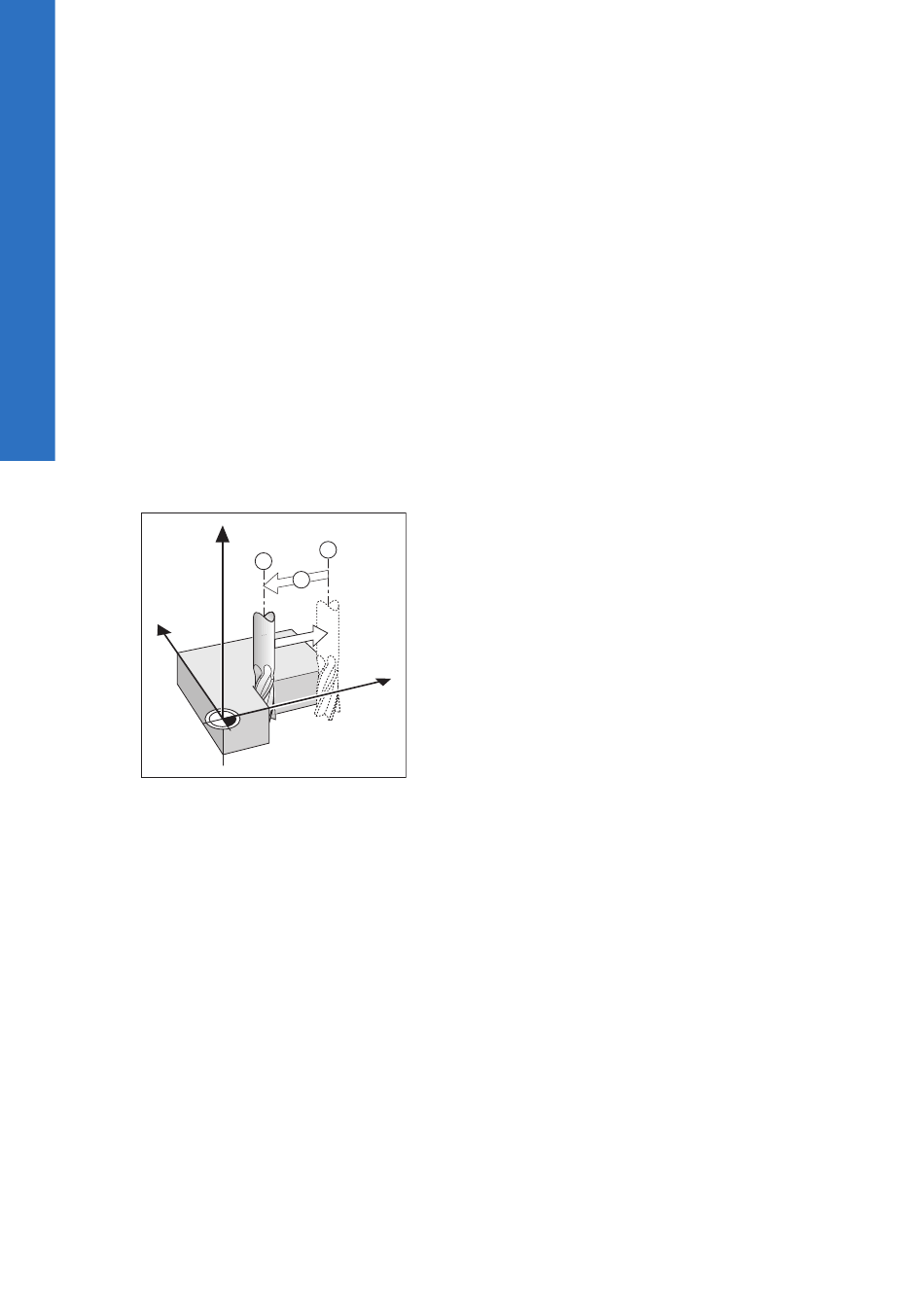

Die Position, auf der sich das Werkzeug gerade befindet, heißt Ist-Position I. Die
Position, zu der das Werkzeug jeweils zu verfahren ist, heißt Soll-Position S. Die
Entfernung von der Soll-Position zur Ist-Position wird als Restweg
40
Z
S
I
R
X
Grundlagen für Positionsangaben | Überblick
R bezeichnet.
