6.4 Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten eindeutig
festgelegt.
Z
Y
15
1 0

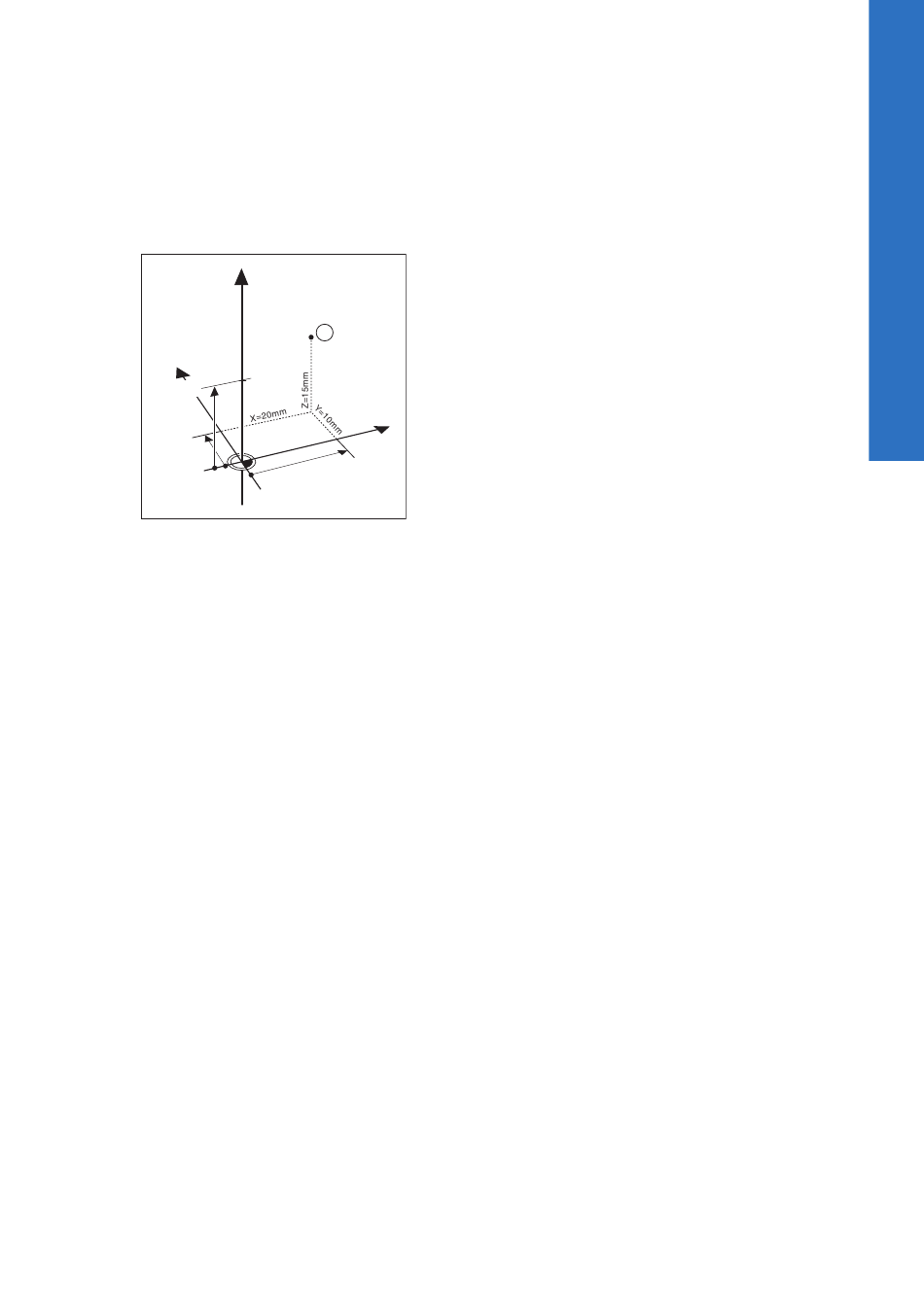

Beispiel: Absolute Koordinaten der Position 1:
X = 20 mm
Y = 10 mm
Z = 15 mm
Wenn Sie nach einer Werkstückzeichnung mit absoluten Koordinaten bohren oder
fräsen, dann fahren Sie das Werkzeug auf die Koordinaten.
