Durchmesser- und Radiusmessungen

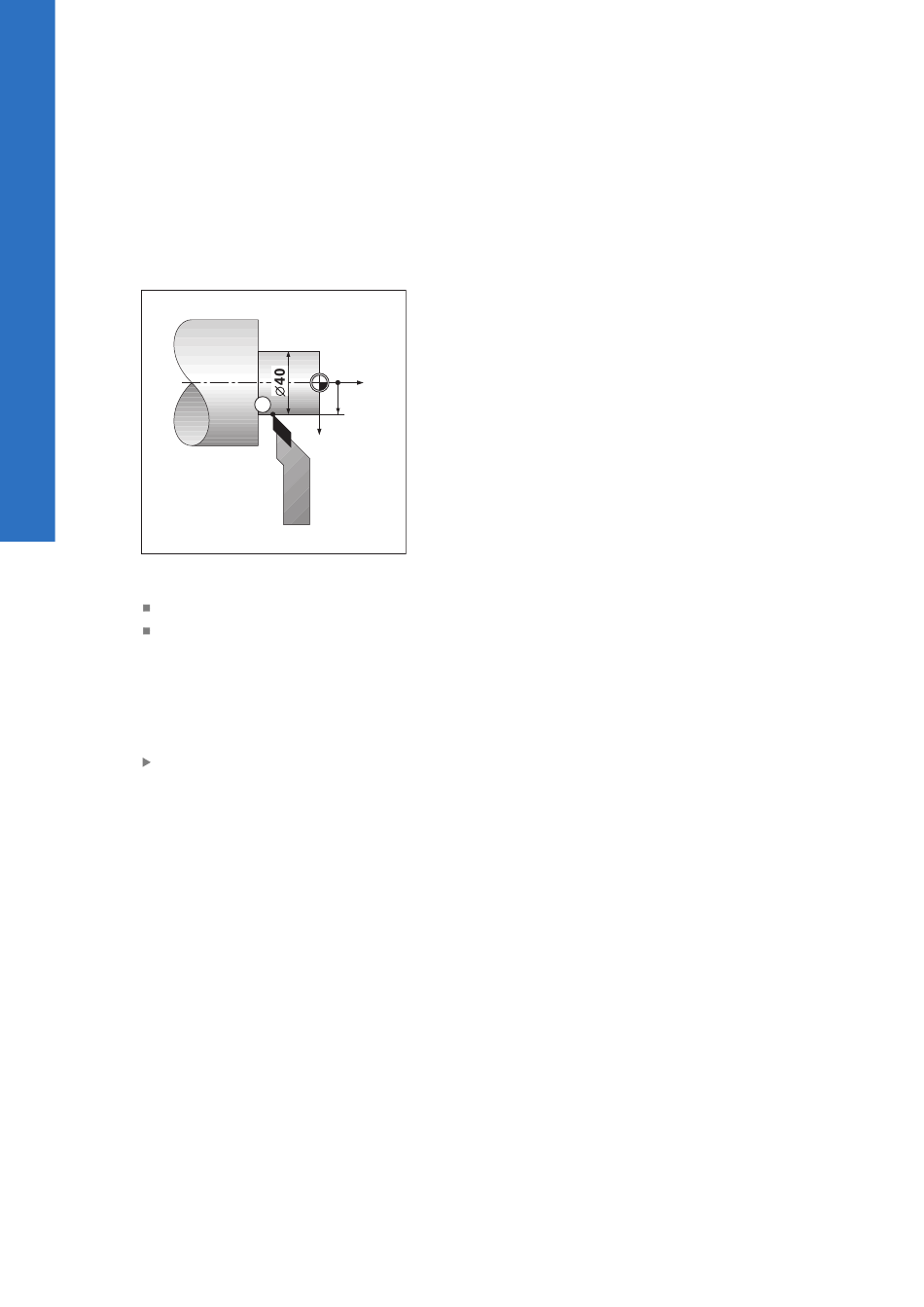

In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem Durchmesser
bemaßt. Das Gerät kann sowohl die Durchmesser- als auch die Radius-Werte
anzeigen. Wenn für eine Achse der Durchmesser angezeigt wird, erscheint hinter
dem Positionswert das Symbol (Ø).
Beispiel:
Radius-Anzeige, Position 1, X = 20
Durchmesser-Anzeige, Position 1, X = Ø 40
Durchmesser- und Radiusmessungen für eine Achse aktivieren
Weitere Informationen: "Durchmesser-Achsen", Seite 74
Umschalten zwischen Durchmesser- und Radiusmessung
Zwischen Durchmesser- und Radiusmessung umschalten:
Taste Dia/Rad drücken
