GVMAX HD
Kommunizierende Heavy-Duty-Vakuumpumpen

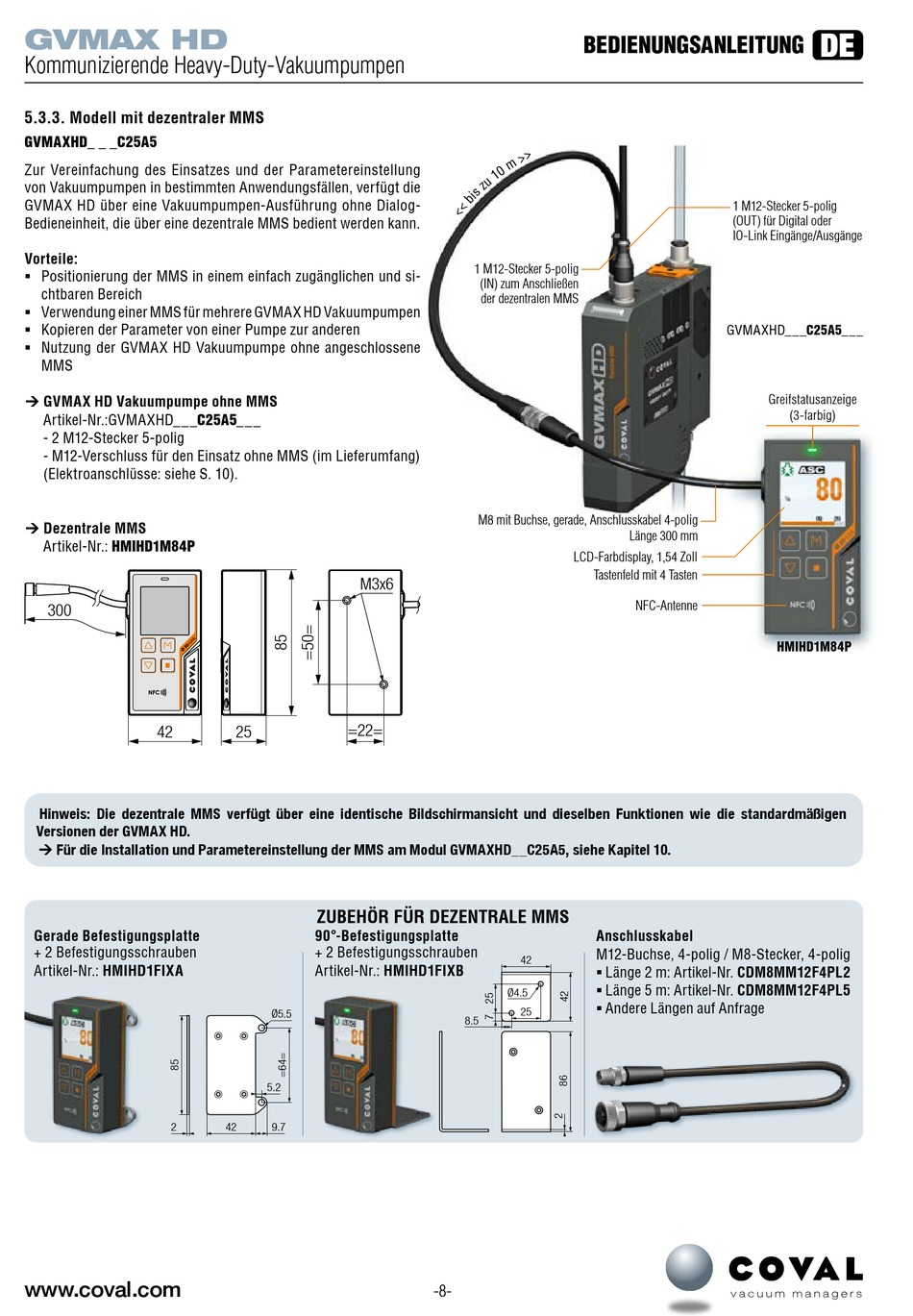

5.3.3. Modell mit dezentraler MMS

GVMAXHD_ _ _C25A5
Zur Vereinfachung des Einsatzes und der Parametereinstellung
von Vakuumpumpen in bestimmten Anwendungsfällen, verfügt die
GVMAX HD über eine Vakuumpumpen-Ausführung ohne Dialog-
Bedieneinheit, die über eine dezentrale MMS bedient werden kann.
Vorteile:
ƒ Positionierung der MMS in einem einfach zugänglichen und si-
chtbaren Bereich
ƒ Verwendung einer MMS für mehrere GVMAX HD Vakuumpumpen
ƒ Kopieren der Parameter von einer Pumpe zur anderen
ƒ Nutzung der GVMAX HD Vakuumpumpe ohne angeschlossene
MMS
 GVMAX HD Vakuumpumpe ohne MMS
Artikel-Nr.:GVMAXHD___C25A5___
- 2 M12-Stecker 5-polig
- M12-Verschluss für den Einsatz ohne MMS (im Lieferumfang)
(Elektroanschlüsse: siehe S. 10).
 Dezentrale MMS
Artikel-Nr.: HMIHD1M84P
30
42
Hinweis: Die dezentrale MMS verfügt über eine identische Bildschirmansicht und dieselben Funktionen wie die standardmäßigen
Versionen der GVMAX HD.
 Für die Installation und Parametereinstellung der MMS am Modul GVMAXHD__C25A5, siehe Kapitel 10.
Gerade Befestigungsplatte
+ 2 Befestigungsschrauben
Artikel-Nr.: HMIHD1FIXA
2
www.coval.com
M3x6
=22=
25
ZUBEHÖR FÜR DEZENTRALE MMS
90°-Befestigungsplatte
+ 2 Befestigungsschrauben
Artikel-Nr.: HMIHD1FIXB
5.2
42 9.7
BEDIENUNGSANLEITUNG
1 M12-Stecker 5-polig
(IN) zum Anschließen
der dezentralen MMS
M8 mit Buchse, gerade, Anschlusskabel 4-polig
LCD-Farbdisplay, 1,54 Zoll
Tastenfeld mit 4 Tasten
Anschlusskabel
M12-Buchse, 4-polig / M8-Stecker, 4-polig
42
ƒ Länge 2 m: Artikel-Nr. CDM8MM12F4PL2
ƒ Länge 5 m: Artikel-Nr. CDM8MM12F4PL5
ƒ Andere Längen auf Anfrage
25
8.5
-8-
1 M12-Stecker 5-polig
(OUT) für Digital oder
IO-Link Eingänge/Ausgänge
GVMAXHD___C25A5___
Greifstatusanzeige
(3-farbig)
Länge 300 mm
NFC-Antenne
HMIHD1M84P
