P
Las superficies de apoyo, sobre las cuales asientan las bolas, se
vuelcan en este caso alternadamente de lado a lado. Las bolas ruedan
de esta manera de derecha a izquierda; y viceversa; y llegan de este
modo paso a paso hacia arriba. El procedimiento se repite hasta que
las bolas hayan alcanzado el escalón superior. Desde allí disparan
nuevamente hacia abajo a través de los carriles flexibles.
En este modelo el punto de parada es una chicana interesante.
Coloca una bola en el punto de parada. Si otra bola rueda al punto
de parada, golpea la bola que se encuentra en este. Esto quiere
decir, la bola descendente se detiene en el punto de parada y
la bola anterior continúa rodando hacia el siguiente elevador.
Tarea:
Puedes observar que tus bolas sobrepasan el punto de parada cuando aún no
se encuentra allí ningunas bola. ¿Por qué se tiene que colocar primero una
bola en el punto de parada?
Si no se encuentra ninguna bola en el punto de parad, la bola que llega tiene tanto impulso que no puede
ser detenida por el punto de parada. En el momento que una bola se encuentra en el punto de parada esta
es empujada, como se ha descrito, fuera del punto de parada por la bola rodante.
■ En un autómata de pin-ball encontrarás un
componente casi idéntico al transportador de disparo.
En el autómata de pin-ball se pone la bola en juego
a través de un perno con resorte. Al tirar y soltar el
perno la bola recibe un golpe con lo que rueda a alta
velocidad al juego.
D X L c
r o f i y n a m i c

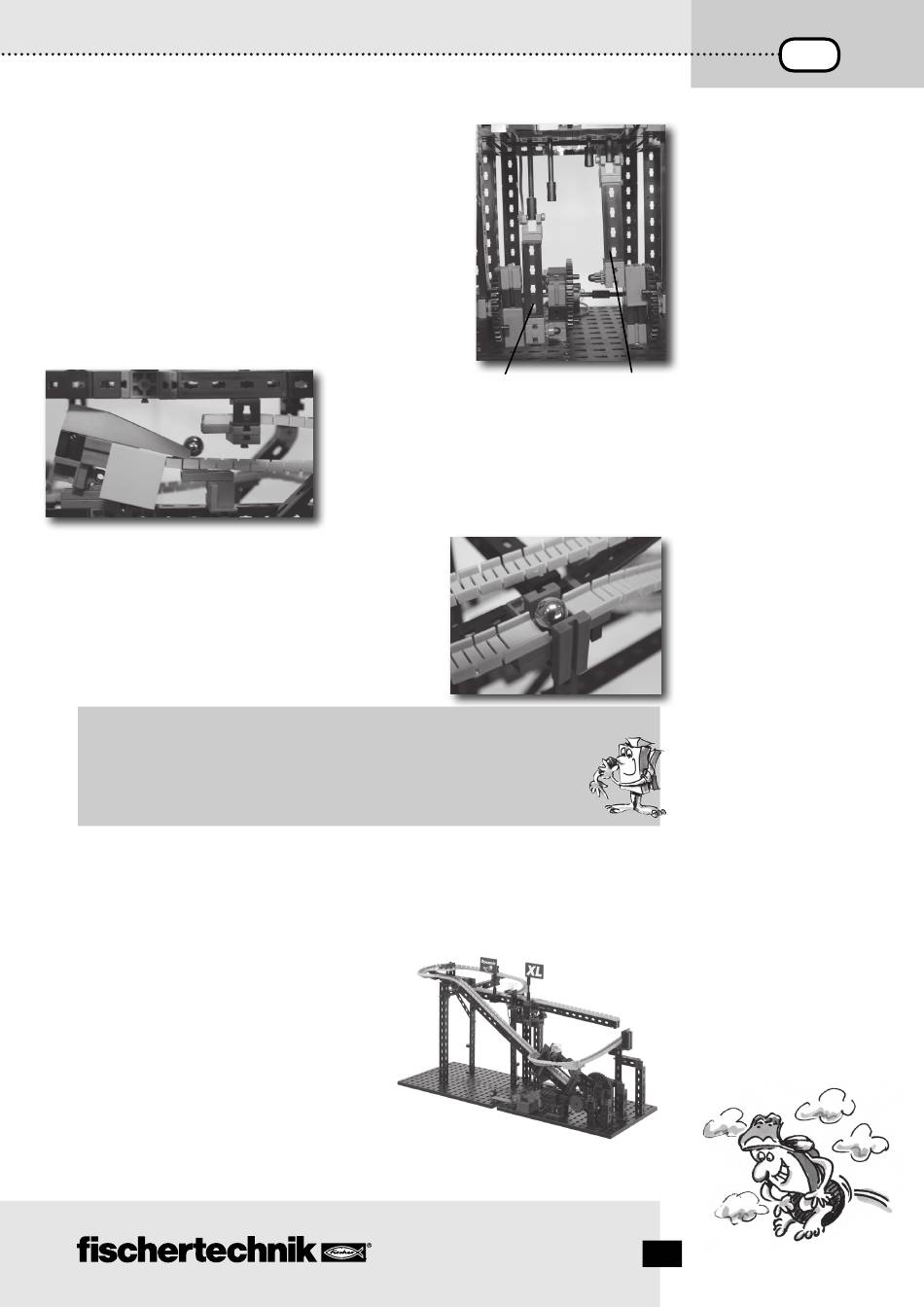

En tu transportador de escalones encuentras una trampilla
que funciona de forma similar como en tu modelo de
transportador de cadena.
u a D e r n o a D j u n t o
Biela de empuje Biela de empuje
E
Sugerencia:
En caso de que las bolas no rueden
hacia el otro lado tienes que ajustar
los ejes de accionamiento de tal
manera que estos se encuentren
exactamente desplazados. Cuando
la barra de empuje izquierda está en
el punto inferior, la barra de empuje
derecha tiene que estar ajustada de
tal manera que se encuentre en el
punto superior.
Chicana - Trampilla
Sugerencia:
Véase transportador de cadenas.
Chicana - Punto de parada
Sugerencia:
En caso de que las bolas se acumulen
en el punto de parada tienes que
comprobar si los soportes y los
componentes en el punto de parada
están ensamblados exactamente.
Además las bolas en la pista de
recorrido no deben ser frenadas
por sobre el punto de parada. Por
esta razón también aquí tienes que
observar un modo de construcción
exacto.
Transportador de
disparo
Sugerencia:
En el modelo de transportador de
disparo como máximo se puede
emplear una bola.
