E

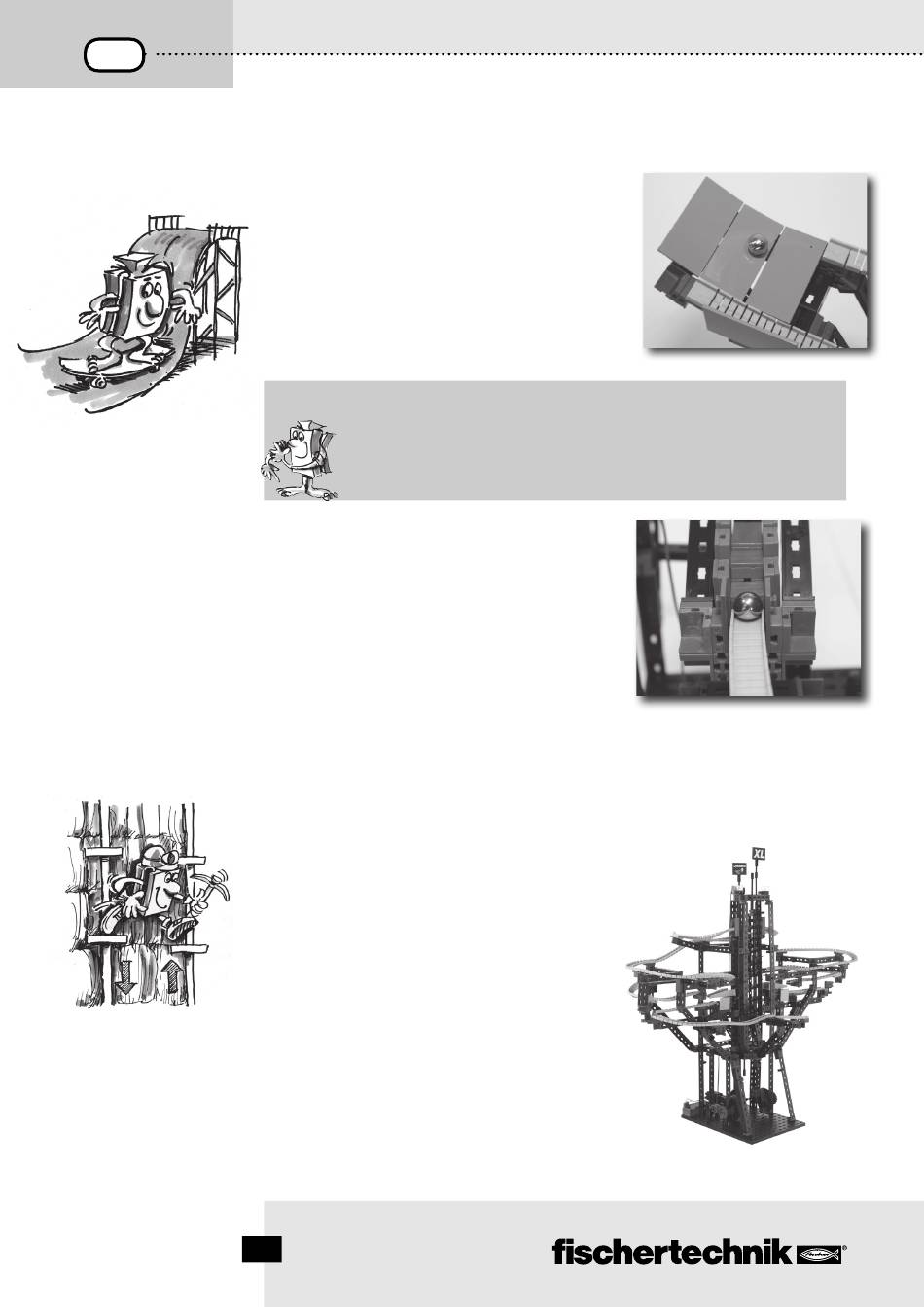

Chicana - Cuarto de tubo
Sugerencia:
Emplea aquí más de diez bolas.
Transportador de
escalones
Sugerencia:
En caso de que las bolas no rueden
correctamente sobre el escalón
inferior del transportador de
escalones, puedes desplazar los
componentes debajo de los carriles
flexibles de tal manera, que se
posible una transición perfecta al

transportador de escalones.

P D
r o f i y n a m i c
Un cuarto de tubo es por ejemplo al patinar con el Skatebord o el
Snowboard una estructura en forma de cuarto de tubo, sobre la
que se pueden realizar diferentes maniobras de Skate o bien de
Snowboard. En el kit de construcción Dynamic XL tus bolas ruedan
del carril flexible sobre el cuarto de tubo, el cual está constituido
de tres placas de construcción. Este está ligeramente inclinado
hacia delante, de manera que tus bolas ruedan hacia arriba, no
obstante simultáneamente también se orientan al carril siguiente.
Tarea:
En el extremo del último carril flexible antes del transportador de escalera
tienes a ambos lados placas de construcción rojas, que sobresalen sobre el
carril flexible. Piensa, para qué se necesitan estas dos placas de construcción.
Con más de diez bolas la presión sobre las bolas delanteras es
tan alta que estas se levantan. Sin las dos placas de construcción
posiblemente las bolas caerían fuera del transportador de
escalera.
■ Hacemos ahora una excursión a la minería, porque allí antes exactamente se superaban metros de altura
con esta técnica elevadora. A esta técnica se la denomina "El arte del desplazamiento". Esta fue realizada
por primera vez en la minería del Harz. En este caso dos barras conducían hacia abajo al profundo pozo
minero. En estas barras se habían fijado peldaños sobre los cuales los mineros podían mantenerse parados.
Con ayuda de un mecanismo de accionamiento ambas barras
de movían desplazadas hacia arriba y hacia abajo. Todo estaba
accionado antes habitualmente con una rueda hidráulica. En
el momento de los peldaños de ambas barras se encontraban
al mismo nivel, el minero tenía que trasbordar a la otra barra.
Así él podía alcanzar el pozo hacia arriba y hacia abajo.
Tu transportador de escalones en PROFI Dynamic XL de
fischertechnik funciona de forma casi idéntica como "El arte
del desplazamiento". Las bolas ruedan desde ambos lados
al escalón inmediatamente inferior del transportador de
escalones. La barra de empuje derecha e izquierda se mueven
desplazadas a través del motor y el engranaje.
