PV+ESS+Wallbox
Benutzerhandbuch

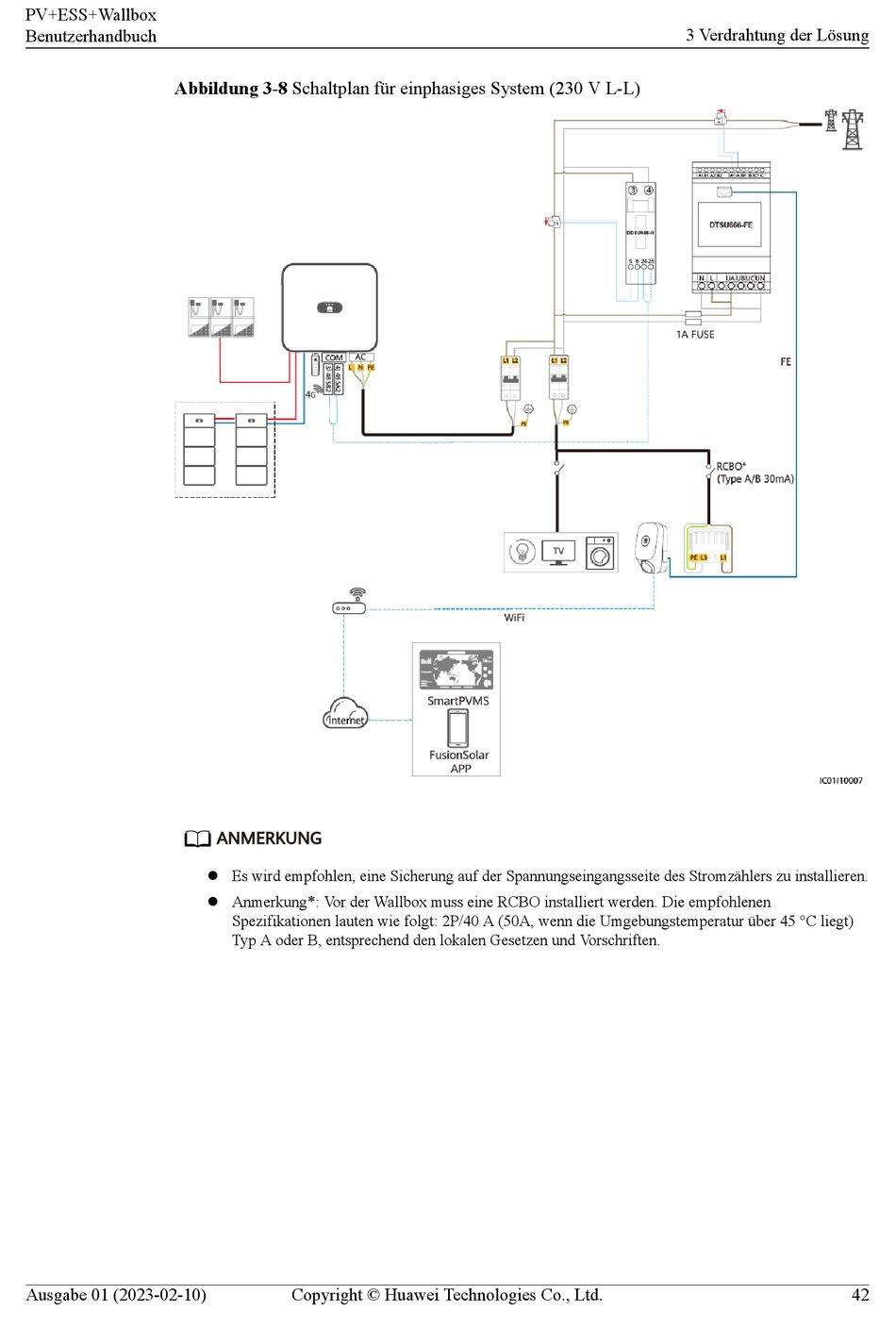

Abbildung 3-8 Schaltplan für einphasiges System (230 V L-L)
Ausgabe 01 (2023-02-10)
ANMERKUNG
l Es wird empfohlen, eine Sicherung auf der Spannungseingangsseite des Stromzählers zu installieren.
l Anmerkung*: Vor der Wallbox muss eine RCBO installiert werden. Die empfohlenen
Spezifikationen lauten wie folgt: 2P/40 A (50A, wenn die Umgebungstemperatur über 45 °C liegt)
Typ A oder B, entsprechend den lokalen Gesetzen und Vorschriften.
Copyright © Huawei Technologies Co., Ltd.
3 Verdrahtung der Lösung
42
