PV+ESS+Wallbox
Benutzerhandbuch

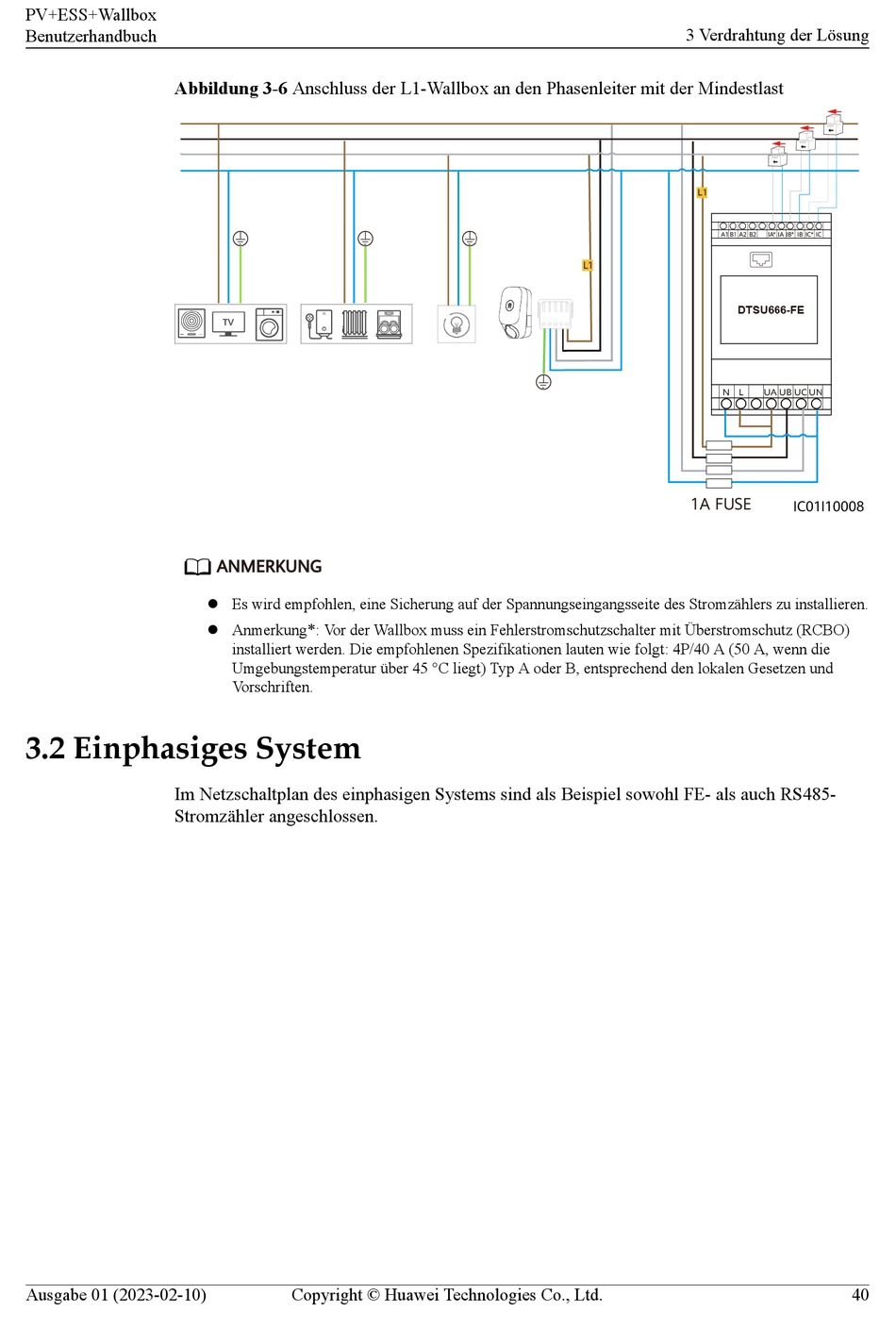

Abbildung 3-6 Anschluss der L1-Wallbox an den Phasenleiter mit der Mindestlast

3.2 Einphasiges System

Im Netzschaltplan des einphasigen Systems sind als Beispiel sowohl FE- als auch RS485-
Stromzähler angeschlossen.
Ausgabe 01 (2023-02-10)
ANMERKUNG
l Es wird empfohlen, eine Sicherung auf der Spannungseingangsseite des Stromzählers zu installieren.
l Anmerkung*: Vor der Wallbox muss ein Fehlerstromschutzschalter mit Überstromschutz (RCBO)
installiert werden. Die empfohlenen Spezifikationen lauten wie folgt: 4P/40 A (50 A, wenn die
Umgebungstemperatur über 45 °C liegt) Typ A oder B, entsprechend den lokalen Gesetzen und
Vorschriften.
Copyright © Huawei Technologies Co., Ltd.
3 Verdrahtung der Lösung
40
