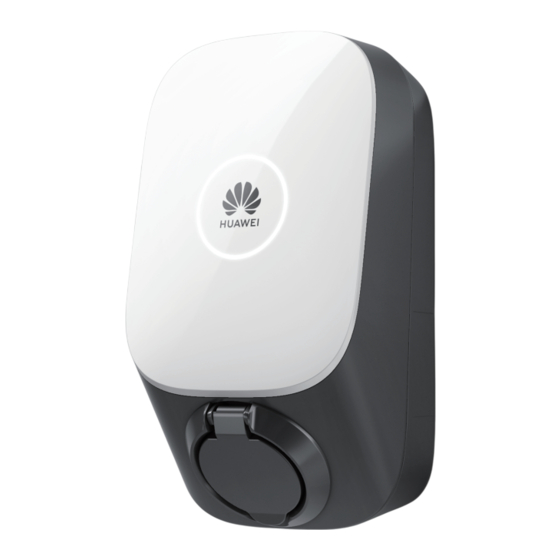

Huawei SCharger-7KS-S0 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für SCharger-7KS-S0:
- Anleitung (40 Seiten) ,
- Benutzerhandbuch (24 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Huawei SCharger-7KS-S0
Inhaltszusammenfassung für Huawei SCharger-7KS-S0
- Seite 1 Smart Charger Benutzerhandbuch SCharger-7KS-S0, SCharger-22KT-S0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Über dieses Handbuch Sicherheit Sicherheitshinweise Einführung Lieferumfang Produktübersicht Technische Spezifikationen Installation Installationsvorbereitungen Installationsanweisungen App-Anleitung Verwendung Verwendung der Wallbox Indikator Einführung Routinewartung Sonstiges Beschreibung zum Stromzähler Fehlerbehebung bei häufigen Kundendienst... -
Seite 3: Über Dieses Handbuch
Über dieses Handbuch Vielen Dank, dass Sie sich für Huawei Smart Charger entschieden haben. Dieses Handbuch führt Sie durch die erforderlichen Schritte zur Installation, Verwendung und Wartung von Smart Charger. Seien Sie vorsichtig, wenn Sie Operationen mit den Markierungen „Achtung“ durchführen, um Verletzungen oder Produktschäden zu vermeiden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie dieses Dokument vor der Verwendung und Installieren oder verwenden Sie das Produkt nicht in dem Betrieb des Produkts und beachten Sie alle einer Umgebung mit starken Magnetfeldern oder in der Sicherheitsvorkehrungen, die auf dem Gerät und in Nähe eines Mobilfunksenders. -
Seite 5: Lieferumfang
Lieferumfang Gummistopfen Kabel Gummiabdeckung Schraube für Dübel Schraube für Kabelklemme Wandmontage x 4 Kabelklemme x 2 Kabelklemme x 2 Empfohlener Kabeldurchmesser: Empfohlener Kabeldurchmesser: 19,5 - 23 mm 14,5 - 19,5 mm Wallbox RFID-Karte x 2 Benutzerhandbuch... -
Seite 6: Produktübersicht
Gesamtleistung der Räumlichkeiten dynamisch gesteuert, um zu verhindern, dass der allgemeine Leistungsschalter auslöst. * Diese Funktion ist verfügbar, wenn ein Stromzähler und ein Huawei PV-Wechselrichter der angegebenen Modelle Im „PV-Strom bevorzugt“, „Geplantes Aufladen“ oder „Dynamische Ladeleistung“ und Versionen installiert sind. Scannen Sie den können Autos, die das Aufwecken des... -
Seite 7: Technische Spezifikationen
* Bei einer Höhe zwischen 2.000 m und 4.000 m wird die Ausgangsleistung des Ladegeräts herabgesetzt. * SCharger-7KS-S0: Wenn die Betriebstemperatur zwischen 45 °C und 55 °C liegt, wird die Ausgangsleistung der Wallbox herabgesetzt. * SCharger-22KT-S0 (Modus A): Wenn die Betriebstemperatur zwischen 40 °C und 55 °C liegt, wird die Ausgangsleistung der Wallbox herabgesetzt. -
Seite 8: Installationsvorsichtsmaßnahme
Installationsvorsichtsmaßnahme Lesen Sie vor der Installation sorgfältig die Vorsichtsmaßnahmen in diesem Handbuch und bereiten Sie sich auf die Installation vor: Achten Sie bei der Verwendung eines Schraubendre- Nur Fachleute mit lokaler Qualifikation dürfen hers darauf, dass der Schraubendreher nicht verkantet Wallbox demontieren und installieren. -
Seite 9: Installationsvorbereitung
Installationsvorbereitung Stellen Sie vor der Installation sicher, dass: Die Ladeleistung liegt innerhalb des zulässigen Belastungsbereichs des Wohnsitzes. Kabel und RCBO erfüllen die Installationsszenarien und Nutzungsanforderungen. Wenn der Außenumgebung ausgesetzte AC-Eingangsstromkabel 3 m oder länger ist, wenden Sie sich an den lokalen Installateur. -
Seite 10: Öffnen Der Wallbox
Öffnen der Wallbox Sichern der hinteren Abdeckung Lesen Sie die Vorsichtsmaßnahmen bei der Stellen Sie sicher, dass die Wand ausreichend Installation vor der Installation. belastbar ist (≥ 100 kg). Bohren Sie keine Löcher in die hintere Abdeckung. Andernfalls kann die hintere 1. -
Seite 11: Verkabelung In Der Hinteren Abdeckung
Verkabelung in der hinteren Abdeckung 1. Schalten Sie den vorgeschalteten RCBO. 2. Verwenden Sie eine Schere, um die Gummiabdeckungen auf die Kabelgröße anzupassen. Gummiabdeckungen sollten die Kabel festhalten, um eine Dichtwirkung zu gewährleisten. 3. Das Muster zum Abisolieren von Kabeln ist im Karton aufgedruckt. Verwenden Sie eine Abisolierzange, um das Stromkabel gemäß... -
Seite 12: Anschließen Der Stromkabel
Anschließen der Stromkabel 1. Halten Sie die Schraubklemmen im korrekten Zustand, wie in den Abbildungen ganz rechts gezeigt. Schließen Sie die Kabel an die richtigen Klemmen an und ziehen Sie die Schrauben im Uhrzeigersinn fest. Ziehen Sie die Stromkabel, um zu prüfen, ob die Kabel fest angeschlossen sind. Prüfen Sie, ob sich die Schrauben im erforderli chen Zustand befinden. - Seite 13 Schließen Sie Stromkabel basierend auf der tatsächlichen Phasenbedingung an. TN- und TT-Systeme sind mit Neutralleitern konfiguriert. IT-Systeme haben keine Neutralleiter. Der SCharger-7KS-S0 unterstützt TN&TT 1-Phasen und IT 1-Phasen. Der SCharger-22KT-S0 unterstützt TN&TT 3-Phasen, TN&TT 1-Phasen und IT 1-Phasen. TN&TT 1-Phasen...
-
Seite 14: Abschließen Der Installation
Anschließen von Kommunikationskabeln Abschließen der Installation In der folgenden Abbildung wird das Wenn Sie eine WLAN-Verbindung verwenden, Stromkabel von der Mitte her eingeführt und stellen Sie sicher, dass der Installationsbereich innerhalb der Abdeckung liegt. es wird ein WiFi-Netzwerke verwendet. Wenn Sie eine kabelgebundene Verbindung auswählen, lesen Sie die folgenden 1. -
Seite 15: Installation Der App
Installation der App Verwendung der Wallbox Lesen Sie die Installationsvorsichtsmaßnahmen, bevor Sie Bevor Sie eine Wallbox verwenden, scannen Sie das Produkt verwenden. den QR-Code darauf, um die neueste Version der Stellen Sie sicher, dass die Wallbox nicht rissig oder Wallbox-App herunterzuladen und zu beschädigt ist. -
Seite 16: Indikator Einführung
(ein für 1 s und aus für 1 s) Leuchtet rot Fehlerhaft * Diese Funktion wird unterstützt, nachdem Huawei PV-Wechselrichter der angegebenen Modelle und Versionen installiert wurden. Routinewartung Wallbox benötigen keine besondere Wartung. Es wird empfohlen, das Gehäuse der Wallbox und Zubehörs wie den Ladestecker alle sechs Monate zu überprüfen und zu reinigen. -
Seite 17: Sonstiges
Kommunikationsspezifikationen Betriebsfrequenzbereich Maximale Übertragungsleistung Antennengewinn WLAN 2.400 MHZ-2.483,5 MHZ 18,93 dBm 2,85 dBi Bluetooth 2.400 MHZ-2.483,5 MHZ 9,23 dBm 2,85 dBi RFID 13,56 MHZ 0 dBi Sonstiges Lagerung und Transport Die Wallbox sollten in den Originalverpackungen transportiert werden. Legen Sie keine anderen Objekte auf die Wallbox. -
Seite 18: Beschreibung Zum Stromzähler
Beschreibung zum Stromzähler Wenn der PV-Leistungsvorzugsmodus und die Leistungsausgleichsfunktion verwendet werden, müssen Sie einen Stromzähler konfigurieren, der nicht mit diesem Produkt geliefert wird. Dieses Dokument enthält nur empfohlene Modelle und grundlegende Informationen. Einzelheiten finden Sie im Messgeräte-Handbuch. Achten Sie bei der Installation des Zählers darauf, dass der Stromwandler bzw. Spannungskabel korrekt installiert ist. Andernfalls kann die Wallbox mit der maximalen Leistung geladen werden, wodurch möglicherweise der Hauptschalter ausgelöst wird. - Seite 19 Abbildung2: Die Wallbox ist über den FE-Port mit dem Messgerät verbunden und nicht mit der Cloud-Plattform verbunden. Stromzähler AC-Verteilerkasten Stromnetz WLAN/Bluetooth Hausverbrauch Wallbox Stromkabel RFID Kommunikationskabel Abbildung3: Stromzähler direkt mit dem Router verbunden, Wallbox über den FE-Port oder WLAN mit dem Router verbunden und dann mit der Cloud-Plattform verbunden.
-
Seite 20: Fehlerbehebung Bei Häufigen
Fehlerbehebung bei häufigen Symptom Mögliche Ursache Lösung Die Upstream-Eingangsleistung ist anormal. Überprüfen Sie das vorgeschaltete Eingangsstromkabel. Überprüfen Sie die vorgeschaltete RCBO. Wenn der Die vorgeschaltete RCBO ist anormal. RCBO defekt ist, ersetzen Sie ihn. Die Anzeige Das AC-Stromkabel ist anormal (beschädigt, ist aus. - Seite 21 Symptom Mögliche Ursache Lösung Eingangsüberspannung tritt auf. Die Check whether the input voltage is within the AC-Spannung ist größer als 276 V. normal range. Eingangsunterspannung tritt auf. Die Check whether the input voltage is within the Wechselspannung ist weniger als 184 V. normal range.
- Seite 22 Fehlerbehebung bei häufigen Symptom Mögliche Ursache Lösung Die RFID-Karte ist defekt. Überprüfen Sie, ob die richtige RFID-Karte verwendet wird. Überprüfen Sie, ob das Netzwerk des Mobiltelefons Die mobile App ist nicht mit der Wallbox aktiviert ist und ob das Mobiltelefon erfolgreich mit der verbunden.
-
Seite 23: Kundendienst
Kundendienst Land Service-Support-E-Mail Deutschland Spanien Italien 0080033888888 Niederlande eu_inverter_support@huawei.com Polen Turkiye Ungarn Melden Sie sich bei solar.huawei.com an und suchen Sie nach anderen Ländern. Andere Länder Dieses Produkt darf nicht in Großbritannien und Frankreich verkauft werden. - Seite 24 Copyright © Huawei Digital Power Technologies Co., Ltd. 2023. All rights reserved. Huawei Digital Power Technologies Co., Ltd Address: Huawei Digital Power Antuoshan Headquarters, Futian, Shenzhen, People's Republic of China Postal code: 518043 Website: solar.huawei.com v.2.0...
