An einer Hub-Zentrale können gleichzeitig beide Topologien der
Geräteverbindung verwendet werden. Sie können zum Beispiel zwei Ring-
Verbindungen und vier Linie-Verbindungen verwenden.
An eine einzige Fibra-Linie können verschiedene Gerätetypen angeschlossen
werden. Beispielsweise können Sie gleichzeitig Öffnungsmelder,
Bewegungsmelder mit Fotoveri zierung, Sirenen und Tastaturen an dieselbe
Linie anschließen.

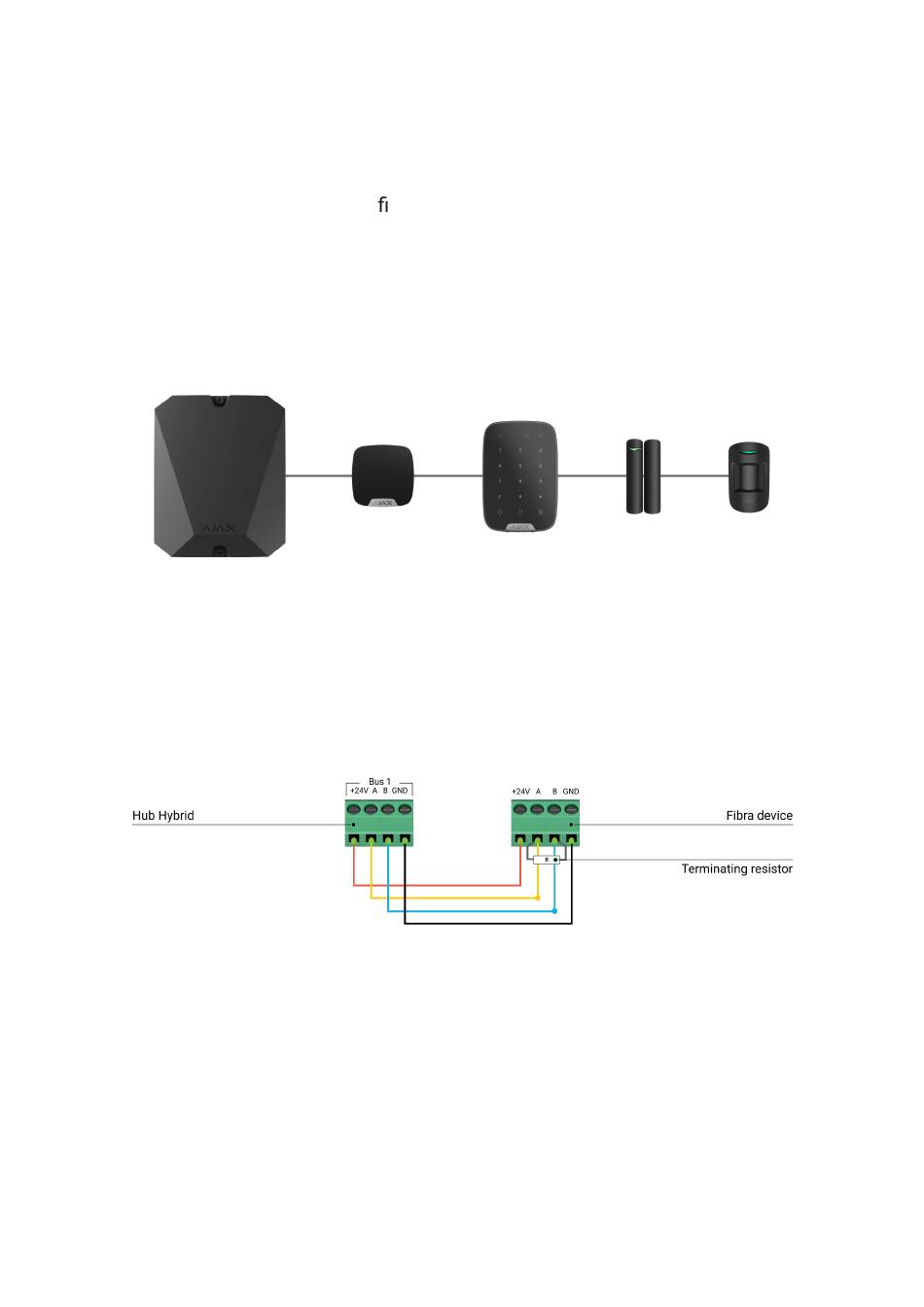

Die Geräte werden nacheinander wie in der Abbildung dargestellt an die Fibra-
Linie angeschlossen. Die Leitungsabzweigungen sind nicht gestattet.
Bei der Linientopologie unbedingt einen 120-Ohm-Abschlusswiderstand am
Ende der Linie installieren (im Lieferumfang der Hub-Zentrale enthalten). Der
Abschlusswiderstand wird an die Signalklemmen des letzten Melders der Linie
angeschlossen.
Kabellänge und Kabeltyp
Für den MultiTransmitter Fibra
Die maximale Reichweite einer kabelgebundenen Verbindung beträgt
2000 Meter in der Linientopologie und 500 Meter in der Ringtopologie.
