AJAX Hub Kurzanleitung

Kurzanleitung
Hub

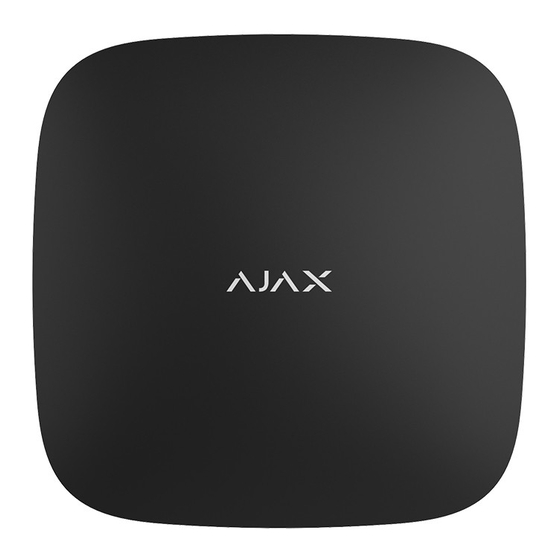

Model Name: Ajax Hub
Steuerzentrale des Sicherheitssystems
Der Hub koordiniert das Funktionieren des „Ajax"
Sicherheitssystems, das bis zu 100 Geräte unterstützt,
die via drahtlosem Protokoll „Jeweller" angeschlossen
werden können (Reichweite von bis zu 2000 m ohne
Hindernisse). Hub kann von jedem Punkt der Erde durch
eine mobile Applikation gesteuert werden. Dafür braucht
es einen Internetzugang. Für höhere Zuverlässigkeit
werden gleichzeitig zwei Kommunikationskanäle
verwendet: Standleitung Ethernet und GSM Mobilnetz
(GPRS). Im Schadensfall werden Sie und die
hilfeleistende Dienste umgehend benachrichtigt. Hub ist
mit einem Akku ausgestattet, der das Gerät bei
Stromausfall bis zu 15 Stunden mit Strom versorgt.
WICHTIG: Diese Kurzanleitung enthält allgemeine
Informationen über den Hub. Vor Inbetriebnahme des
Gerätes ist es empfehlenswert, die Bedienungsanleitung auf
der Website: ajax.systems/support/hubs zu studieren.
FUNKTIONSTEILE
1
1 – Logo mit Lichtanzeiger
2
2 – Montageplatte
„SmartBracket"
3 – Anschluss für
Stromversorgungskabel
3
4 – Anschluss für Ethernetkabel
4
5 – Schnittstelle für die SIM-Karte
des Mobilfunkanbieters
(Format Micro-SIM)
5
6 – QR-Code
6
7 – Taste für den Sabotagekontakt
8 8 – Hauptschalter
QR
7
DE
WAHL DES AUFSTELLUNGSORTES UND MONTAGE
Am Aufstellungsort muss es eine sichere Verbindung mit den
an den Hub angeschlossenen Ajax Meldegeräten, sowie
einen Internetzugang über GSM (GPRS)-Netz und\oder
Ethernet, geben. Es ist wünschenswert, den Hub vor fremden
Blicken zu verbergen.
Der Hub sollte nicht platziert werden:
1. Außerhalb des Raumes (im Freien).
2. Unweit von Metallgegenständen und Spiegel, welche das
Funksignal dämpfen oder abschirmen können.
3. An Orten mit starken Funksignalstörungen.
4. In Räumen, wo Temperatur und Feuchtigkeit über den
zulässigen Grenzen liegen.
Die Montageplatte „SmartBracket" ist mit den Schrauben oder
mit anderen sicheren Befestigungselementen auf der
Oberfläche zu montieren. Der Hub muss auf der Platte mit
den mitgelieferten Schrauben befestigt werden.
Bei Montage und Betrieb des Hub müssen die allgemeine
Unfallverhütung für elektrischen Anlagen, sowie die
Normvorschriften für elektrische Sicherheit eingehalten
werden. Es ist streng verboten, das Gerät unter Spannung zu
zerlegen oder mit beschädigtem Netzkabel zu betreiben!
Es ist verboten, den Hub oder seine Bestandteile zu zerlegen
und zu modifizieren. Dies kann die normale Funktion des
Gerätes stören oder es außer Betrieb setzen.
ANSCHLIESSEN UND EINSTELLEN
1. Schieben Sie die Platte „SmartBracket" nach unten,
schließen Sie die Stecker der Netz- und Ethernetkabel an
und legen Sie die SIM-Karte des Mobilfunkanbieters mit
abgeschalteter Abfrage des PIN-Code hinein.
2. Schalten Sie den Hub, durch Betätigung des Knopfs für 2
Sekunden, ein und warten Sie eine Minute: das Logo wird
die Farbe weiß (Verbindung mit dem Server über Ethernet
und GSM) oder grün (aktiv ist nur ein
Kommunikationskanal) annehmen. Falls das Logo weiter
rot leuchtet, folgen Sie den Angaben der Betriebsanleitung.
3. Installieren Sie die mobile Applikation Ajax Security
System:
ANSCHLIESSEN UND EINSTELLEN
4. Erstellen ein Konto. Folgen den Anweisungen des
Assistenten, fügen den Hub der Ajax-Anwendung hinzu -
die Zentrale wird im Dashboard angezeigt und die
Systeminformationen werden in einer Minute aktualisiert.
5. In den Einstellungen des Hub können Sie die Kennwerte
von Ethernet- und GSM-Verbindung und des Protokolls
„Jeweller" ändern.
6. Fügen Sie die Nutzer des Sicherheitssystems hinzu.
Legen Sie ihre Befugnisse und den Benachrichtigungstyp
fest: Push-Notifikationen, SMS und Anrufe.
VERBINDUNG VON AJAX MIT DER SICHERHEITSFIRMA
Anschluss an die Konsole der zentralisierten Beobachtung
erfolgt mittels Protokoll „Contact ID". Eine Liste der Firmen
die das Ajax-System unterstützen findet sich im Menü
„Sicherheitsfirmen".
VERPACKUNGSINHALT
1. Hub
2. Netzkabel
3. Ethernetkabel
4. Montagesatz
5. SIM-Karte **
6. Kurzanleitung
Available not in all countries.
**
WICHTIGE INFORMATIONEN
Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet werden.
Dieses Gerät entspricht den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der Richtlinie 2014/53 / EU.
Alle wesentlichen Funk Testsuites wurden durchgeführt.
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH
EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGUNG DER
VERWENDETEN BATTERIEN GEMÄSS DEN ANWEISUNGEN
Funktion Betriebsfrequenz
TX (Uplink): 880M‐915MHZ
GPRS / EDGE 900
RX (Downlink): 925M‐960MHZ
TX (Uplink): 1710M‐1785MHZ
GPRS / EDGE 1800
RX (Downlink): 1805M‐1880MHZ
TECHNISCHE DATEN
Maximale Anzahl
angeschlossener Geräte
Maximale Anzahl
Gruppen
Maximale Anzahl
Hub-Nutzer
Speisung 110 - 240 V
Akku
(bis zu 15 Stunden autonomer Arbeit
Schutz durch Sabotagekontakt
868,0–868,6 MHz bzw.
Frequenzbereich
868,7–869,2 MHz je nach Verkaufsgebiet
Spitzenleistung des
Bis zu 25 mW
Funksignals
Modulation
Bis zu 2000 m
Funksignal
(ohne Hindernisse)
GSM 850/900/1800/1900 MHz
Kommunikationskanäle
GPRS, Ethernet
Arbeitstemperaturbereich +5°C bis +40°C
163 х 163 х 36 mm
Außenmaße
Gewicht
* bei nicht aktiver Ethernetverbindung.
GARANTIE
Der Garantiefrist für Ajax Geräte beträgt zwei Jahre ab Kauf
und gilt nicht für die mitgelieferte Batterie. Wenn das Gerät
nicht korrekt funktioniert, empfehlen wir, sich zunächst an
den Kundendienst zu wenden – in der Hälfte der Fälle
können technischen Fragen aus der Ferne geklärt werden!
Den Volltext der Garantieverpflichtungen entnehmen Sie
bitte der Web-Seite: ajax-systems/warranty
Endbenutzer-Lizenzvertrag:
ajax.systems/end-user-agreement
Technische Unterstützung:
support@ajax.systems
Maximale HF-Ausgangsleistung Limit
GPRS 900: 33.66dBm class 4
EDGE 900: 27.57dBm
(33±3dBm)
GPRS 1800: 29.61dBm class 1
EDGE 1800: 25.78dBm (30±3dBm)
Hersteller: "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
04073, Ukraine, Kiew, Sklarenko-Straße 5
www.ajax.systems
100
9
50
Li-Ion 2 Ah
* )
Ja
GFSK
350 g
