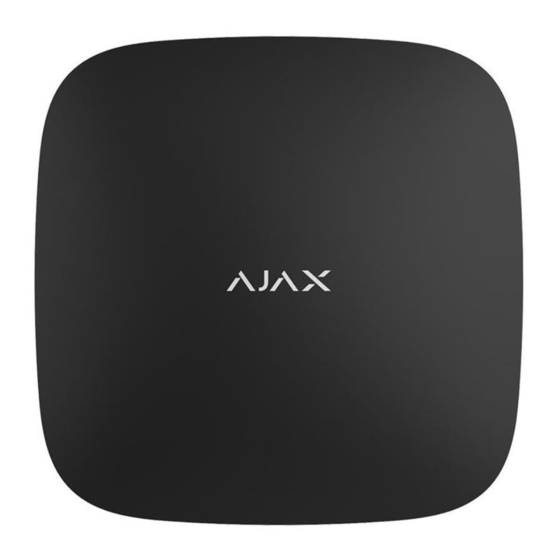

Hub Plus Benutzerhandbuch
Hub Plus ist ein zentrales Gerät des Ajax-Sicherheitssystems, das die
angeschlossenen Geräte koordiniert und mit dem Benutzer und dem
Sicherheitsunternehmen interagiert. Verwendung in Innenräumen.
Hub Plus benötigt einen Internetzugang, um mit dem Cloud Server Ajax Cloud zu
kommunizieren – für die Kon guration und Steuerung von jedem Punkt der Welt
aus, die Übertragung von Ereignisbenachrichtigungen und die Aktualisierung der
Software. Die persönlichen Daten und Systembetriebsprotokolle werden unter
mehrstu gem Schutz gespeichert, und der Informationsaustausch mit Hub Plus
erfolgt über einen verschlüsselten Kanal auf einer 24-Stunden-Basis.
Bei der Kommunikation mit der Ajax Cloud kann das System die Ethernet-
Verbindung, Wi-Fi und das GSM-Netz nutzen.
Bitte nutzen Sie all diese Kommunikationskanäle, um eine zuverlässigere
Kommunikation zwischen der Hub-Zentrale und der Ajax Cloud zu gewährleisten.
Aktualisiert April 19, 2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AJAX Hub Plus
Inhaltszusammenfassung für AJAX Hub Plus
- Seite 1 Geräte koordiniert und mit dem Benutzer und dem Sicherheitsunternehmen interagiert. Verwendung in Innenräumen. Hub Plus benötigt einen Internetzugang, um mit dem Cloud Server Ajax Cloud zu kommunizieren – für die Kon guration und Steuerung von jedem Punkt der Welt aus, die Übertragung von Ereignisbenachrichtigungen und die Aktualisierung der...
-
Seite 2: Steckdosen Und Anzeige
Überwachungsstation verbunden ist, wird das Alarmsignal unter Umgehung der Ajax Cloud direkt an diese gesendet. Intelligente Alarmzentrale Hub Plus kaufen Hub Plus unterstützt bis zu 150 angeschlossene Ajax-Geräte. Das geschützte Jeweller -Funkprotokoll gewährleistet eine zuverlässige Kommunikation zwischen den Geräten in einer Entfernung von bis zu 2 km in der Sichtlinie. -
Seite 3: Led-Anzeige
1. LED-Logo zur Anzeige des Status der Hub-Zentrale 2. SmartBracket-Befestigungsplatte (ein perforiertes Teil ist erforderlich, um den Manipulationsschutz im Falle eines Versuchs, die Hub-Zentrale zu demontieren, zu betätigen) 3. Buchse für das Stromversorgungskabel 4. Buchse für das Ethernet-Kabel 5. Steckplatz für die Mikro-SIM 6. -
Seite 4: Anschluss An Das Netzwerk
Das Ajax Logo auf der Vorderseite der Hub-Zentrale leuchtet rot, weiß oder grün – je nach Status der Stromversorgung und der Internetverbindung. Ereignis LED-Anzeige Mindestens zwei Kommunikationskanäle — WLAN, Ethernet oder SIM-Karte — sind Leuchtet weiß verbunden Nur ein Kommunikationskanal ist verbunden Leuchtet grün... - Seite 5 2. Schließen Sie Stromversorgungs- und Ethernet-Kabel an die Steckdosen an. 1 — Steckdose 2 — Ethernet-Buchse 3, 4 — Steckplätze für SIM-Karten 3. Halten Sie den Netzschalter 2 Sekunden lang gedrückt, bis das Logo au euchtet. Die Hub-Zentrale benötigt etwa 2 Minuten, um die verfügbaren Kommunikationskanäle zu identi zieren.
- Seite 6 Das hellgrüne bzw. weiße Logo zeigt an, dass die Hub-Zentrale mit der Ajax Cloud verbunden ist. Wenn die Ethernet-Verbindung nicht automatisch erfolgt, deaktivieren Sie den Proxy, die Filterung nach MAC-Adressen und aktivieren Sie das DHCP in den Routereinstellungen: die Hub-Zentrale erhält eine IP-Adresse. Bei der nächsten Einrichtung in der Web- oder Mobilanwendung können Sie eine statische IP-...
-
Seite 7: Hinzufügen Der Hub-Zentrale Zur Ajax-App
Erstellen Sie das Ajax-Account in der App gemäß der Schritt-für-Schritt- Anleitung. Als Teil des Prozesses müssen Sie Ihre E-Mail und Telefonnummer bestätigen. Das Ajax-Account erlaubt es, die Rollen zu kombinieren: Sie können sowohl der Administrator einer Hub-Zentrale als auch der Benutzer einer anderen Hub- Zentrale sein. - Seite 8 4. Warten Sie, bis die Hub-Zentrale registriert und auf dem Anwendungs- Desktop angezeigt wird. Installation Vergewissern Sie sich vor der Installation der Hub-Zentrale, dass Sie den optimalen Standort gewählt haben: Die SIM-Karte weist einen konsistenten Empfang auf, alle Geräte wurden für die Funkkommunikation getestet, und die Hub-Zentrale ist vor direkten Blicken verborgen.
-
Seite 9: Installieren Der Hub-Zentrale
Schrauben. Drehen Sie die Hub-Zentrale nicht um, wenn er vertikal installiert wird (z. B. an einer Wand). Bei korrekter Montage wird das Ajax-Logo horizontal angezeigt. Die Befestigung der Hub-Zentrale am Deckel mit Schrauben verhindert ein versehentliches Verschieben der Hub-Zentrale und minimiert das Risiko eines Gerätediebstahls. -
Seite 10: Anlegen Und Einrichten Eines Raums
Benutzer kann bis zu 50 Räume erstellen, wobei sich jedes Gerät nur in einem Raum be ndet. Ohne einen Raum zu erstellen, können Sie keine Geräte in der Ajax-App hinzufügen! Anlegen und Einrichten eines Raums Der Raum wird in der App über das Menü Raum hinzufügen angelegt. - Seite 11 Der Hub ist nicht mit den Integrationsmodulen uartBridge ocBridge Plus kompatibel. Bei der ersten Registrierung der Hub-Zentrale in der App werden Sie aufgefordert, Geräte zur Bewachung des Raums hinzuzufügen. Sie können diesen Schritt jedoch ablehnen und später erneut ausführen. Der Benutzer kann das Gerät nur hinzufügen, wenn das Sicherheitssystem deaktiviert ist! 1.
- Seite 12 5 Sekunden aus und versuchen Sie es erneut. Wie man eine IP-Kamera kon guriert und an das Ajax-Sicherheitssystem anschließt Hub-Zentralen-Status Symbole Die Symbole zeigen einige der Status von Hub Plus an. Sie können sie in der Ajax App im Menü Geräte sehen Symbole Wert 2G verbunden...
- Seite 13 Verbunden — die Hub-Zentrale ist an eine Externe Stromversorgung externe Stromversorgung angeschlossen Getrennt — keine externe Stromversorgung Verbindung Verbindungsstatus zwischen Hub-Zentrale und Ajax Cloud: Online — Hub-Zentrale ist mit der Ajax Cloud verbunden O ine — Hub-Zentrale ist nicht mit der Ajax Cloud verbunden...
- Seite 14 Verbunden — die Hub-Zentrale ist über mobiles Internet mit der Ajax Cloud verbunden Getrennt — die Hub-Zentrale ist nicht über das mobile Internet mit der Ajax Cloud Mobilfunk verbunden Wenn die Hub-Zentrale über genügend Guthaben auf dem Konto oder über Bonus- SMS/Anrufe verfügt, kann sie Anrufe tätigen...
-
Seite 15: Einstellungen
Ajax App geändert werden: 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie Hub Plus aus der Liste aus. 3. Öffnen Sie mit einem Klick auf die Einstellungen. Beachten Sie, dass Sie nach dem Ändern der Einstellungen auf die Schalt äche Zurück... - Seite 16 Avatar Name des Hubs Benutzer Ethernet WLAN Mobilfunk Geofence Gruppen Sicherheitszeitplan Erfassungsbereichstest Jeweller Service Überwachungszentrale Sicherheitsunternehmen...
-
Seite 17: Einstellungen Zurücksetzen
Benutzerhandbuch Datenimport Hub entkuppeln Einstellungen zurücksetzen Um die Hub-Zentrale auf die werkseitigen Standardeinstellungen zurückzusetzen, schalten Sie ihn ein und halten Sie dann den Netzschalter 30 Sekunden lang gedrückt (das Logo beginnt rot zu blinken). Gleichzeitig werden alle angeschlossenen Melder, Raum- und Benutzereinstellungen gelöscht. - Seite 18 Die Hub-Zentrale benachrichtigt die Benutzer auf drei Arten über Ereignisse: Push-Benachrichtigungen, SMS und Anrufe. Die Benachrichtigungen werden im Menü „Benutzern“ eingestellt: Arten von Ereignistypen Wofür es verwendet wird Benachrichtigungen Benachrichtigungen im Falle von Scharfschalten/Unscharfschalten Push- Scharfschalten/Entschärfen Benachrichtigung Hinweise auf Eindringen, Feuer, Push- Alarm Überschwemmung...
- Seite 19 Die Push-Benachrichtigung wird von der Ajax Cloud an die Ajax Security System-App gesendet, wenn eine Internetverbindung verfügbar ist. Die SMS wird an die vom Benutzer bei der Registrierung des Ajax-Kontos angegebene Telefonnummer gesendet. Der Telefonanruf bedeutet, dass die Hub-Zentrale die im Ajax-Account angegebene Nummer anruft.
-
Seite 20: Verbindung Zu Einem Sicherheitsdienst Herstellen
Verbindung zu einem Sicherheitsdienst herstellen Die Liste der Organisationen, die das Ajax-System mit der zentralen Überwachungsstation verbinden, nden Sie im Menü Sicherheitsdienste der Hub-Zentrale-Einstellungen. Wenden Sie sich an die Vertreter des Unternehmens, das Dienstleistungen in Ihrer Stadt erbringt, und veranlassen Sie die Verbindung. -
Seite 21: Komplettsatz
Komplettsatz 1. Hub Plus 2. SmartBracket-Montageplatte 3. Netzkabel 4. Ethernetkabel 5. Einbausatz 6. GSM-Startpaket — 2 (nicht in allen Regionen verfügbar) 7. Benutzerhandbuch Sicherheitsanforderungen Beachten Sie bei der Installation und Nutzung der Hub-Zentrale die allgemeinen Vorschriften zur elektrischen Sicherheit bei der Verwendung von Elektrogeräten sowie die Anforderungen der gesetzlichen Vorschriften zur elektrischen Sicherheit. - Seite 22 Akkumulator Betrieb bei inaktiver Ethernet- und Wi-Fi- Verbindung) Energieverbrauch aus dem Netz 10 W Manipulationsschutz Jeweller Funkkommunikationsprotokoll mit Ajax Geräten Mehr erfahren 866,0 – 866,5 MHz 868,0 – 868,6 MHz 868,7 – 869,2 MHz Funkfrequenzband 905,0 – 926,5 MHz 915,85 – 926,5 MHz 921,0 –...
- Seite 23 Die Garantie für die Produkte der „AJAX SYSTEMS MANUFACTURING“ LIMITED LIABILITY COMPANY gilt 2 Jahre nach dem Kauf und gilt nicht für den vorinstallierten Akku. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich zunächst an den Support — in der Hälfte der Fälle können technische Probleme aus der Abonnieren Sie unsere E-Mails über Sicherheit im Alltag.
