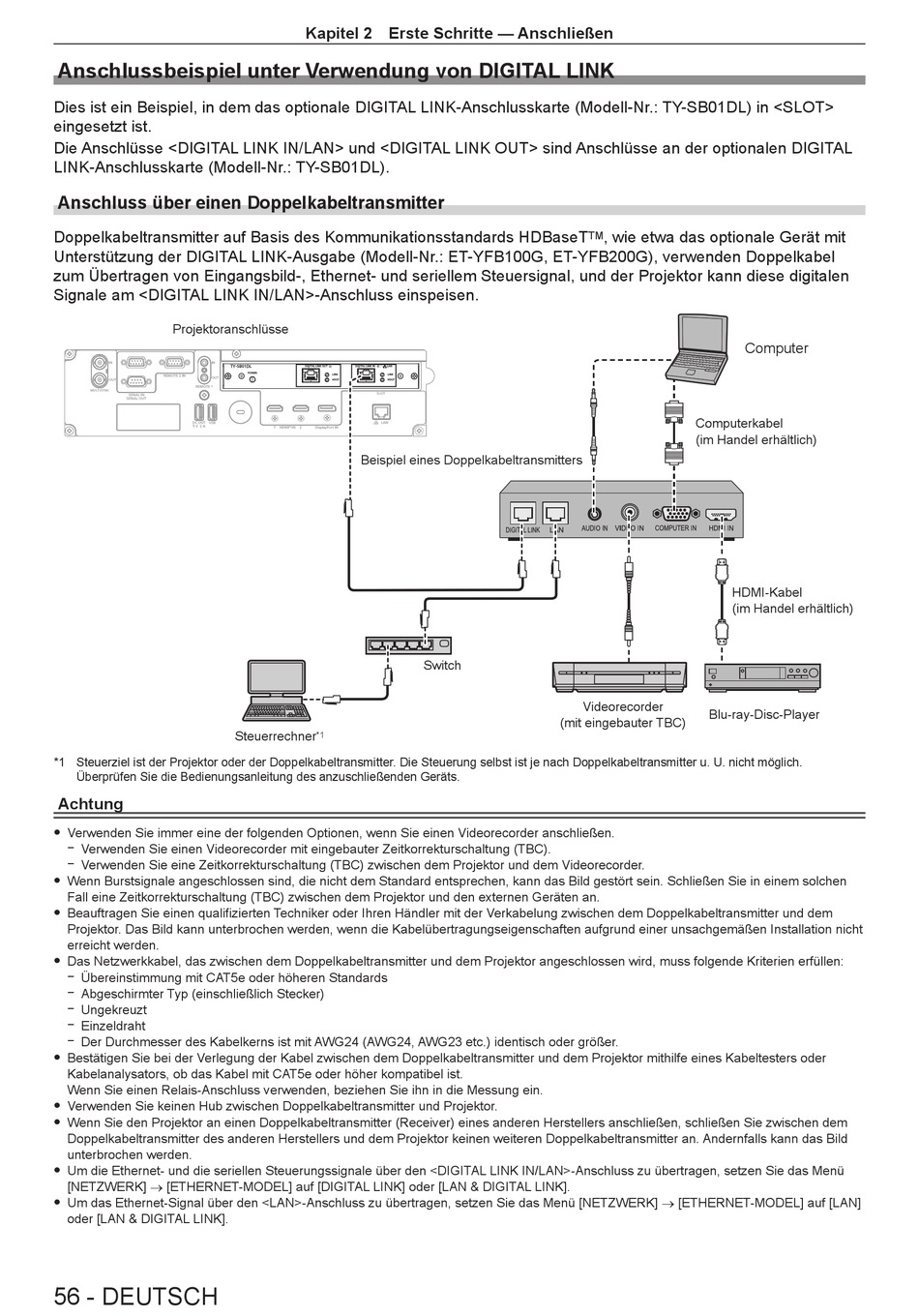

Anschlussbeispiel unter Verwendung von DIGITAL LINK
Dies ist ein Beispiel, in dem das optionale DIGITAL LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL) in <SLOT>
eingesetzt ist.
Die Anschlüsse <DIGITAL LINK IN/LAN> und <DIGITAL LINK OUT> sind Anschlüsse an der optionalen DIGITAL
LINK-Anschlusskarte (Modell-Nr.: TY-SB01DL).
Anschluss über einen Doppelkabeltransmitter
Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT
Unterstützung der DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G), verwenden Doppelkabel
zum Übertragen von Eingangsbild-, Ethernet- und seriellem Steuersignal, und der Projektor kann diese digitalen
Signale am <DIGITAL LINK IN/LAN>-Anschluss einspeisen.
Projektoranschlüsse
*1 Steuerziel ist der Projektor oder der Doppelkabeltransmitter. Die Steuerung selbst ist je nach Doppelkabeltransmitter u. U. nicht möglich.
Überprüfen Sie die Bedienungsanleitung des anzuschließenden Geräts.
Achtung
f Verwenden Sie immer eine der folgenden Optionen, wenn Sie einen Videorecorder anschließen.
g Verwenden Sie einen Videorecorder mit eingebauter Zeitkorrekturschaltung (TBC).
g Verwenden Sie eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und dem Videorecorder.
f Wenn Burstsignale angeschlossen sind, die nicht dem Standard entsprechen, kann das Bild gestört sein. Schließen Sie in einem solchen
Fall eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und den externen Geräten an.
f Beauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Verkabelung zwischen dem Doppelkabeltransmitter und dem
Projektor. Das Bild kann unterbrochen werden, wenn die Kabelübertragungseigenschaften aufgrund einer unsachgemäßen Installation nicht
erreicht werden.
f Das Netzwerkkabel, das zwischen dem Doppelkabeltransmitter und dem Projektor angeschlossen wird, muss folgende Kriterien erfüllen:
g Übereinstimmung mit CAT5e oder höheren Standards
g Abgeschirmter Typ (einschließlich Stecker)
g Ungekreuzt
g Einzeldraht
g Der Durchmesser des Kabelkerns ist mit AWG24 (AWG24, AWG23 etc.) identisch oder größer.
f Bestätigen Sie bei der Verlegung der Kabel zwischen dem Doppelkabeltransmitter und dem Projektor mithilfe eines Kabeltesters oder
Kabelanalysators, ob das Kabel mit CAT5e oder höher kompatibel ist.
Wenn Sie einen Relais-Anschluss verwenden, beziehen Sie ihn in die Messung ein.
f Verwenden Sie keinen Hub zwischen Doppelkabeltransmitter und Projektor.
f Wenn Sie den Projektor an einen Doppelkabeltransmitter (Receiver) eines anderen Herstellers anschließen, schließen Sie zwischen dem
Doppelkabeltransmitter des anderen Herstellers und dem Projektor keinen weiteren Doppelkabeltransmitter an. Andernfalls kann das Bild
unterbrochen werden.
f Um die Ethernet- und die seriellen Steuerungssignale über den <DIGITAL LINK IN/LAN>-Anschluss zu übertragen, setzen Sie das Menü
[NETZWERK] → [ETHERNET-MODEL] auf [DIGITAL LINK] oder [LAN & DIGITAL LINK].
f Um das Ethernet-Signal über den <LAN>-Anschluss zu übertragen, setzen Sie das Menü [NETZWERK] → [ETHERNET-MODEL] auf [LAN]
oder [LAN & DIGITAL LINK].
56 - DEUTSCH
Kapitel 2 Erste Schritte — Anschließen
TY-SB01DL
DIGITAL LINK OUT
DIGITAL LINK IN
LAN
/
POWER
LINK
LINK
HDCP
HDCP
Beispiel eines Doppelkabeltransmitters
Steuerrechner
*1
TM
Switch
Videorecorder
(mit eingebauter TBC)
, wie etwa das optionale Gerät mit
Computer
Computerkabel
(im Handel erhältlich)
HDMI-Kabel
(im Handel erhältlich)
Blu-ray-Disc-Player
