RECEPTOR HZ
ES
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
En virtud del presente documento SIMU declara que el equipo de radio cubierto por estas instrucciones es conforme a las exigencias de la Directiva de radio 2014/53/UE y las
demás exigencias básicas de las Directivas europeas aplicables. El texto completo de la declaración UE de conformidad se encuentra disponible en www.simu.com.
PRESENTACIÓN DE LOS RECEPTORES HZ
i
45
Receptor de Hz para
antenna
STD T3.5/T5/T6 motores
(con kit de conexión
(9011670))
Receptor de Hz para
motores
T5 AUTO/ T5E
1 INSTALACIÓN
Instrucciones que debe seguir obligatoriamente el profesional de la motorización y la
automatización del hogar que efectúe la instalación de la motorización:
- Las modalidades de instalación eléctrica se describen en las normas nacionales o en la norma IEC 60364.
- En caso de que los cables deban atravesar una pared metálica, deben protegerse y aislarse con
un manguito o una vaina. Sólo Personal calificado podrá efectuar la conexión del cable al motor. El
conector deberá montarse sin dañar los contactos. Se deberá garantizar la continuidad de tierra.
- El " RECEPTEUR HZ" diseñado exclusivamente para persianas enrollables debe instalarse en la caja
de la persiana enrollable, que debe estar completamente cerrada antes de encender la alimentación.
Dispositivo de protección: Sin dispositivo de protección integrado. Debe instalarse aguas arriba de la
instalación eléctrica un dispositivo de corte adecuado para todos los polos de 16 A de acuerdo con las
normas de cableado (distancia mínima de apertura de los contactos de 3,5 mm). Temperatura del hilo
incandescente: 750 °C. Índice de resistencia al avance: ≥100 V.
Consejos:
- Los receptores Hz están previstos para ser instalados en los testeros MINI 45° SIMBAC® de 150 a 205
mm. Respetar una distancia mínima de 20 cm entre dos receptores Hz.
- Respetar una distancia mínima de 30 cm entre un receptor Hz y un emisor Hz. - Colocar preferentemente
un receptor Hz a una altura mínima de 1,5 m del suelo. - No enrollar ni recortar la antena de un
receptor Hz. - No sumergir un receptor Hz en el agua
- Durante el ensamblado del cajón, no perforar el receptor Hz. - La utilización de un aparato de
radio con las mismas frecuencias (433,42MHz) puede degradar las prestaciones de nuestro equipo.
(ej: auriculares de radio hi-fi).

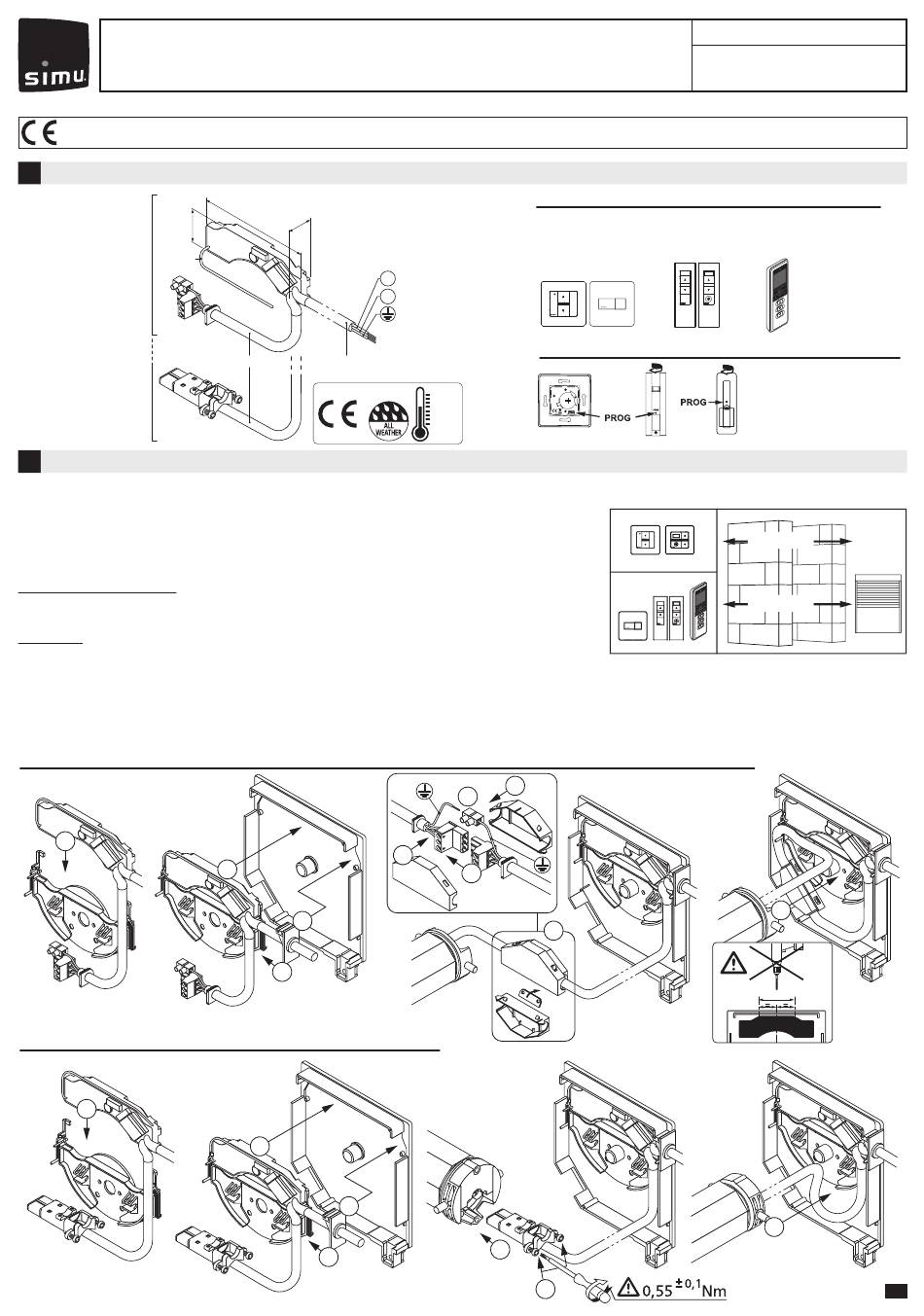

Colocación de un receptor Hz para motor Std T3.5/T5/T6 motores (con kit de conexión (9011670):
1
Colocación de un receptor Hz para motor T5AUTO/T5E:
1
120 24
230V~50Hz
L
N
0,20m 3,00m
IP44
5c
3
4
2
3
4
2
Emisores compatibles (12 emisores máx. por receptor):
1 : Emisor Hz Móvil Hz 1C (1 canal) / Emisor Hz secuencial
2 : Emisor Móvil Hz: 1/5 canales
3 : Emisor Hz: Color Multi / Timer-Easy / Timer-Multi
1
marrón
azul
amarillo / verde
Emplazamiento de la tecla PROG en los emisores Hz:
+80C
-30C
5c
5a
5b
5
5a
5b
5008029H
Leer atentamente este folleto antes de
cualquier utilización.
2
3
Alcance de los emisores:
15m max.
20m max.
6
90
6
1/2
