simu HZ Bedienungsanleitung

SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Par la présente SIMU déclare que l'équipement radio couvert par ces instructions est conforme aux exigences de la Directive Radio 2014/53/UE et aux autres exigences
essentielles des Directives Européennes applicables. Le texte complet de la déclaration UE de conformité est disponible sur www.simu.com.

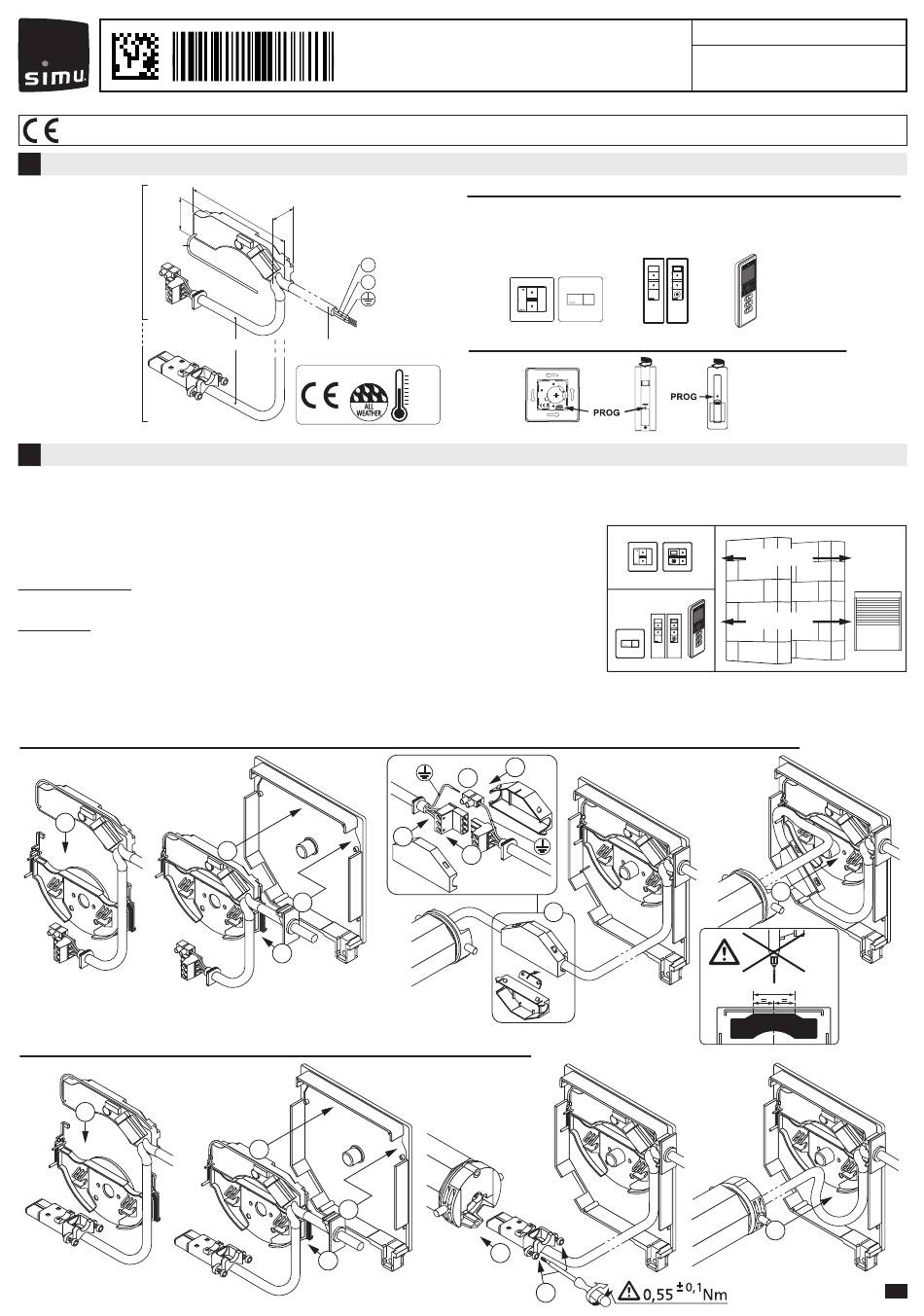

PRÉSENTATION DES RÉCEPTEURS HZ
i
45
Récepteur Hz
pour
moteur filaire T3.5/T5/T6
antenne
(équipé du kit de
connexion (9011670))
Récepteur Hz
pour
moteur filaire
T5 AUTO ou T5E
1 INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation.
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau. Le raccordement du
câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La
continuité de terre doit être assurée.
- Le « RECEPTEUR HZ » destinée exclusivement aux volets roulants doit être installée dans le coffre du volet roulant qui doit
être complètement fermé avant la mise sous tension.
Dispositif de protection : Sans dispositif de protection intégré, un dispositif de coupure omnipolaire de 16A adapté doit être
installé en amont dans l'installation électrique selon les règles de câblage (distance minimale d'ouverture des contacts 3,5 mm).
Température du fil incandescent : 750°C. Indice de tenue au cheminement ≥100V.
Préconisations :
- Les récepteurs Hz sont prévus pour être utilisés dans les consoles MINI 45° SIMBAC® de 150 à 205 mm.
- Respecter une distance minimum de 20cm entre deux récepteurs Hz. Respecter une distance minimum de 30 cm entre un
récepteur Hz et un émetteur Hz. Placer de préférence un récepteur Hz à une hauteur minimum de 1,5 m du sol.
- Ne pas enrouler ni recouper l'antenne d'un récepteur Hz. Ne pas immerger un récepteur Hz dans l'eau.
- Lors de l'assemblage du coffre, veiller à ne pas percer le récepteur Hz.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut dégrader les performances de ce produit (ex:
casque radio Hi-Fi).
Mise en en place d'un récepteur Hz pour moteur T3.5/T5 ou T6 (équipé du kit de connexion 9011670) :
1
Mise en en place d'un récepteur Hz pour moteur T5 AUTO ou T5 E :
1
RECEPTEUR Hz
FR- FR-
120 24
230V~50Hz
marron
L
bleu
N
jaune / vert
0,20m 3,00m
IP44
5c
3
4
2
3
4
2
Émetteurs compatibles: 12 émetteurs (1 canal) max. par moteur :
1 : Émetteur HZ mural 1C / Émetteur Hz Séquentiel
2 : Émetteurs Hz mobile 1 / 5 canaux
3 : Émetteurs Hz Color Multi / Timer-Easy / Timer-Multi
1
Emplacement de la touche PROG sur les émetteurs Hz :
+80C
-30C
5c
5a
5b
5
5a
5b
5008029H
Lire attentivement cette notice avant
toute utilisation et la conserver après
installation.
2
3
Portée des émetteurs :
15m max.
20m max.
6
90
6
1/2
