RECEPTOR Hz
PT
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Pela presente, a SIMU declara que o equipamento de rádio abrangido por estas instruções está conforme as exigências da Directiva de Equipamentos de Rádio 2014/53/UE e
as restantes exigências essenciais das Directivas Europeias aplicáveis. O texto completo da declaração de conformidade da UE está disponível em www.simu.com.

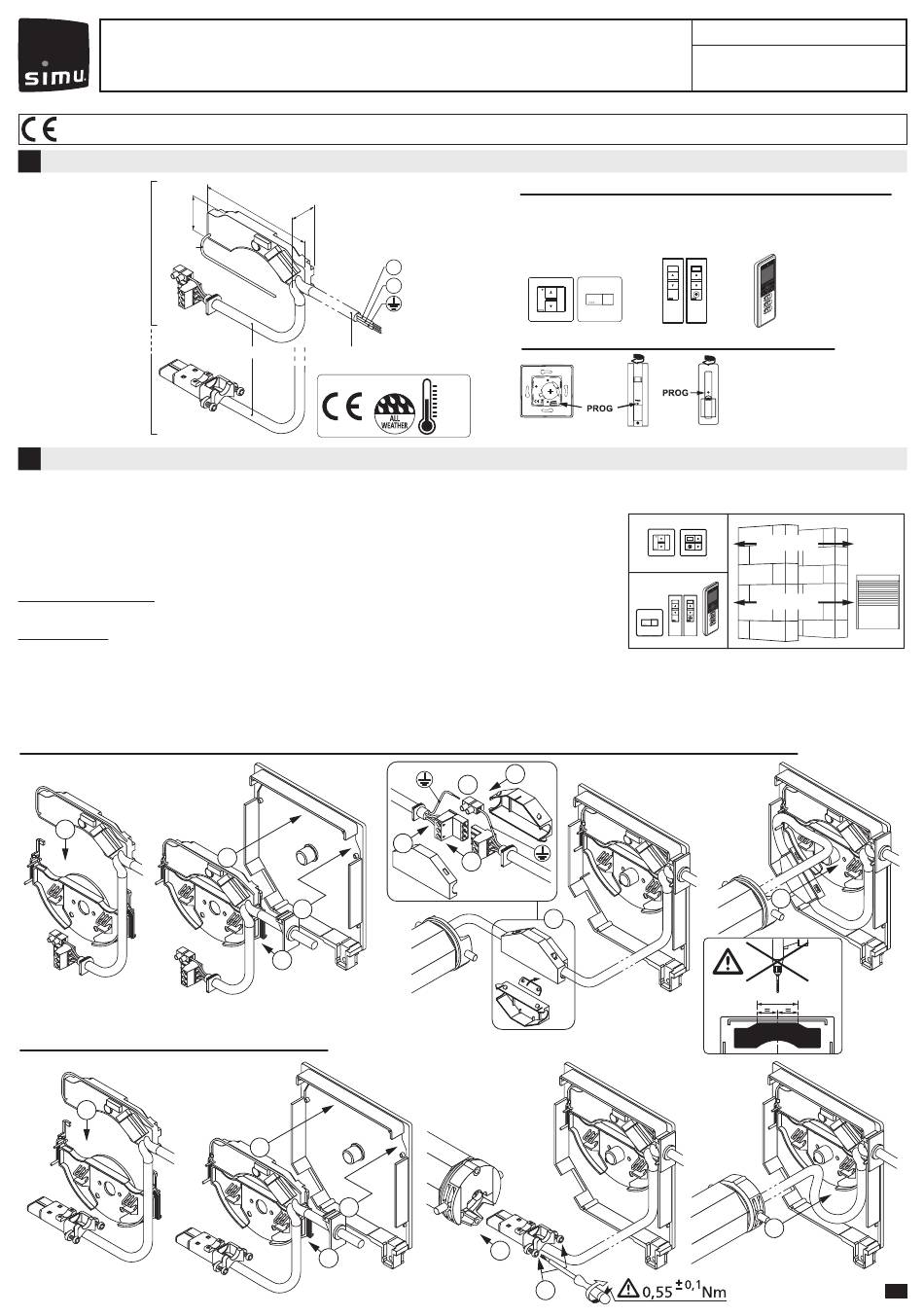

APRESENTAÇÃO DOS RECEPTORES HZ
i
45
RECEPTOR HZ para
T3.5/T5/T6 com fio motor antena
(equipado com o kit de
conexão 9011670).
RECEPTOR HZ para
T5 AUTO/T5E motor
INSTALAÇÃO
1
Instruções a respeitar imperativamente pelo profissional da motorização e da automatização do lar, durante a
instalação do motor:
- As modalidades de instalação eléctrica devem ser conformes às normas nacionais ou à norma IEC 60364.
- Os cabos que atravessam uma parede metálica devem ser protegidos e isolados por uma manga ou um forro. O cabo
da motorização é desmontável. Se estiver danificado, substitua-o por um idêntico. A ligação do cabo ao motor deve ser
realizada por pessoal qualificado. O conector deve ser montado sem danificar os contactos. A ligação à terra deve ser
assegurada.
- O " RECEPTEUR HZ " projetado exclusivamente para persianas deve ser instalado na caixa da persiana, que deve ser
completamente fechada antes de ligar a energia.
Dispositivo de protecção: Sem dispositivo de protecção integrado. Um dispositivo de corte de todos os pólos de 16A
adequado deve ser instalado a montante da instalação elétrica de acordo com as regras de fiação (distância mínima de
abertura dos contatos de 3,5 mm). Temperatura do fio incandescente: 750 °C. Índice de resistência à condutividade: ≥100 V.
Recomendações:
- Os receptores Hz foram previstos para serem utilizados em consolas MINI 45° SIMBAC® de 150 a 205 mm.
- Deve-se deixar uma distância mínima de 20 cm entre dois receptores Hz. Deve-se deixar uma distância mínima de 30 cm
entre um receptor Hz e um emissor Hz. De preferência colocar um receptor Hz a uma altura mínima de 1,5 m do chão.
- Não enrolar nem recortar a antena de um receptor Hz. Não mergulhar um receptor Hz na água.
- Quando se monta a caixa, prestar atenção para não perfurar o receptor Hz.
- A utilização de um aparelho de rádio com a mesma frequência (433,42MHz) pode alterar os desempenhos do nosso
produto (por exemplo, um aparelho de escuta de rádio hi-fi).
Instalação de um receptor Hz para T3.5/T5/T6 com fio motor (equipado com o kit de conexão 9011670).
1
RECEPTOR HZ para T5 AUTO/T5E motor
1
120 24
230V~50Hz
L
N
0,20m 3,00m
IP44
5c
3
4
2
3
4
2
Emissores compatíveis (12 emissores no máximo por receptor):
1 : Transmissor Mural Hz 1C (1 canais) / Sequencial Hz
2 : Transmissor móvel Hz 1C/5C (1/5 canais)
3 : Emissores Hz: Color Multi / Timer-Easy / Timer-Multi
1
castanho
azul
amarelo / verde
Localização da tecla PROG nos emissores Hz:
+80C
-30C
5c
5a
5b
5
5a
5b
5008029H
Ler attentamente as instruções antes
de proceder a qualquer utilização.
2
3
Alcance dos Emissores:
15m max.
20m max.
6
90
6
1/2
