FR

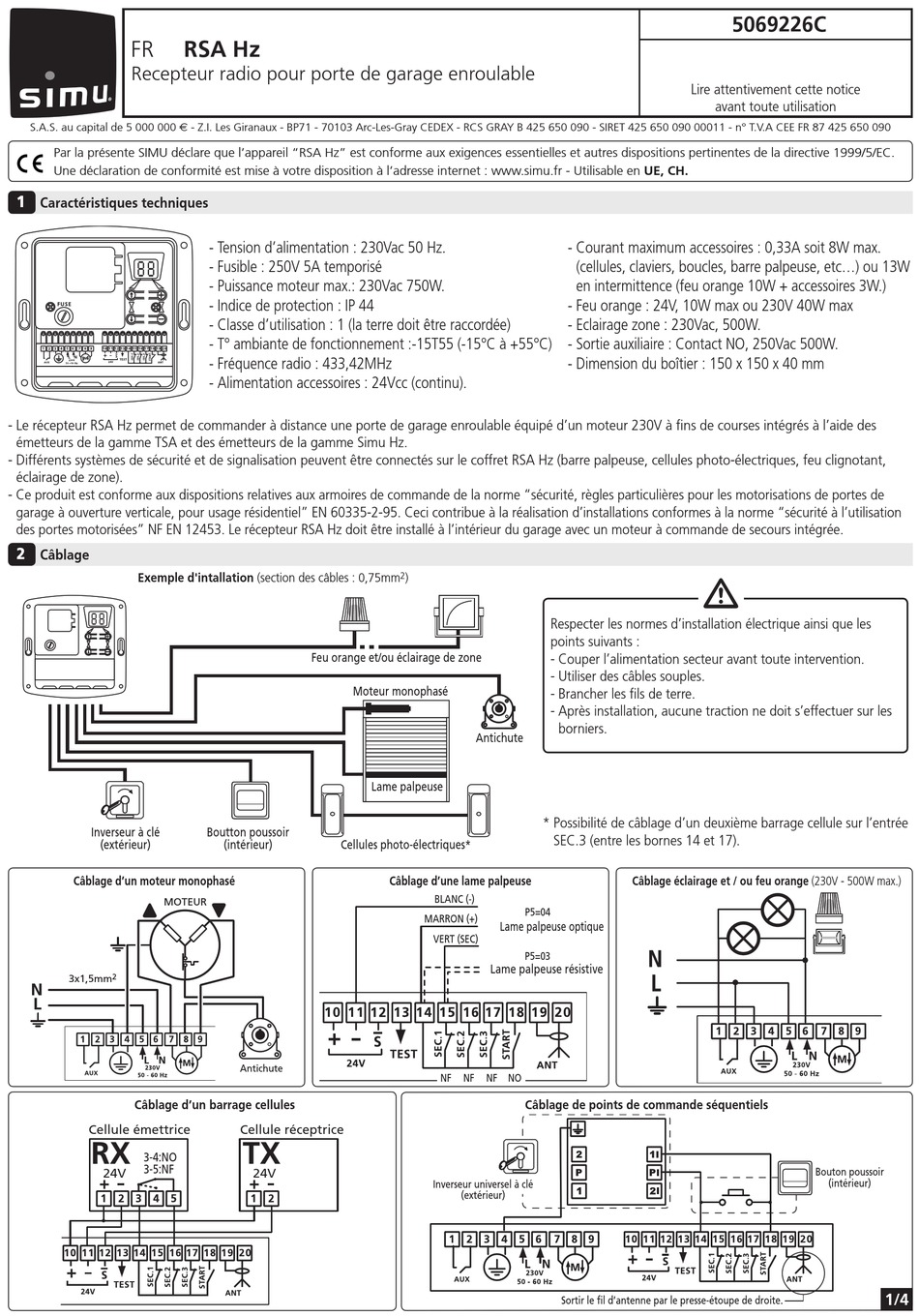

Recepteur radio pour porte de garage enroulable
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Par la présente SIMU déclare que l'appareil "RSA Hz" est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC.
Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.simu.fr - Utilisable en UE, CH.
1
Caractéristiques techniques
- Le récepteur RSA Hz permet de commander à distance une porte de garage enroulable équipé d'un moteur 230V à fins de courses intégrés à l'aide des
émetteurs de la gamme TSA et des émetteurs de la gamme Simu Hz.
- Différents systèmes de sécurité et de signalisation peuvent être connectés sur le coffret RSA Hz (barre palpeuse, cellules photo-électriques, feu clignotant,
éclairage de zone).
- Ce produit est conforme aux dispositions relatives aux armoires de commande de la norme "sécurité, règles particulières pour les motorisations de portes de
garage à ouverture verticale, pour usage résidentiel" EN 60335-2-95. Ceci contribue à la réalisation d'installations conformes à la norme "sécurité à l'utilisation
des portes motorisées" NF EN 12453. Le récepteur RSA Hz doit être installé à l'intérieur du garage avec un moteur à commande de secours intégrée.
2
Câblage
Exemple d'intallation (section des câbles : 0,75mm
Inverseur à clé
(extérieur)
Câblage d'un moteur monophasé
MOTEUR
3x1,5mm
2
Câblage d'un barrage cellules
Cellule émettrice
3-4:NO
3-5:NF
24V
RSA Hz
- Tension d'alimentation : 230Vac 50 Hz.
- Fusible : 250V 5A temporisé
- Puissance moteur max.: 230Vac 750W.
- Indice de protection : IP 44
- Classe d'utilisation : 1 (la terre doit être raccordée)
- T° ambiante de fonctionnement :-15T55 (-15°C à +55°C)
- Fréquence radio : 433,42MHz
- Alimentation accessoires : 24Vcc (continu).
Feu orange et/ou éclairage de zone
Moteur monophasé
Boutton poussoir
(intérieur)
Cellules photo-électriques*
Antichute
Cellule réceptrice
24V
2
)
Antichute
Lame palpeuse
* Possibilité de câblage d'un deuxième barrage cellule sur l'entrée
Câblage d'une lame palpeuse
BLANC (-)
P5=04
MARRON (+)
Lame palpeuse optique
VERT (SEC)
P5=03
Lame palpeuse résistive
NF
NF
NF NO
Câblage de points de commande séquentiels
Inverseur universel à clé
(extérieur)
Lire attentivement cette notice
avant toute utilisation
- Courant maximum accessoires : 0,33A soit 8W max.
(cellules, claviers, boucles, barre palpeuse, etc...) ou 13W
en intermittence (feu orange 10W + accessoires 3W.)
- Feu orange : 24V, 10W max ou 230V 40W max
- Eclairage zone : 230Vac, 500W.
- Sortie auxiliaire : Contact NO, 250Vac 500W.
- Dimension du boîtier : 150 x 150 x 40 mm
Respecter les normes d'installation électrique ainsi que les
points suivants :
- Couper l'alimentation secteur avant toute intervention.
- Utiliser des câbles souples.
- Brancher les fils de terre.
- Après installation, aucune traction ne doit s'effectuer sur les
borniers.
SEC.3 (entre les bornes 14 et 17).
Câblage éclairage et / ou feu orange (230V - 500W max.)
Sortir le fil d'antenne par le presse-étoupe de droite.
5069226C
Bouton poussoir
(intérieur)
1/4
