simu HZ Bedienungsanleitung Seite 19

ΔΕΚΤΗΣ Hz
EL
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Η Simu δηλώνει δια του παρόντος ότι ο ραδιοεξοπλισμός που καλύπτεται από αυτές τις οδηγίες συμμορφώνεται με τις απαιτήσεις της Οδηγίας Ραδιοεξοπλισμού 2014/53/ΕΕ
και τις άλλες βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών σε Ισχύ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στη διεύθυνση www.simu.com.

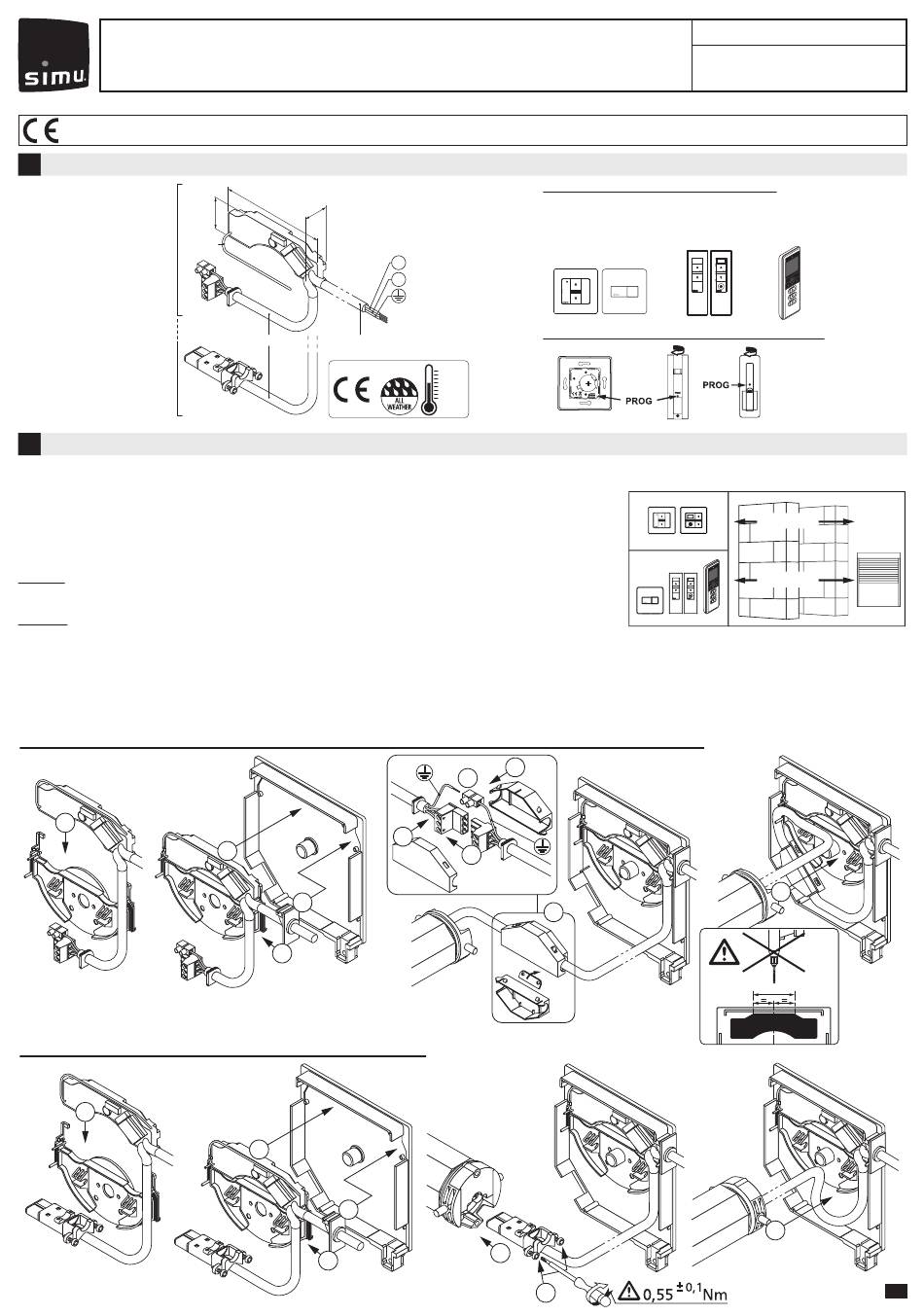

ΠΕΡΙΓΡΑΦΗ ΔΕΚΤΩΝ HZ
i
Δέκτης Hz για ενσύρματο
κινητήρα T3.5/T5/T6
κεραία
(εξοπλισμένος με κιτ
σύνδεσης (9011670)).
Δέκτης Hz για
κινητήρα
T5 AUTO/T5 E.
1 ΕΓΚΑΤΑΣΤΑΣΗ
Οδηγίες που πρέπει να ακολουθήσει ο επαγγελματίας της μονάδας οδήγησης και του οικιακού αυτοματισμού
που εγκαθιστά τη μονάδα:
- Οι μέθοδοι καλωδίωσης δίνονται από τα εθνικά πρότυπα ή το πρότυπο IEC60364.
- Τα καλώδια που διέρχονται από μεταλλικό τοίχο πρέπει να προστατεύονται και να απομονώνονται με θήκη ή χιτώνιο. Το καλώδιο
επιτρέπεται να συνδεθεί στον κινητήρα μόνο από εξειδικευμένο προσωπικό. Ο σύνδεσμος πρέπει να συναρμολογηθεί χωρίς να
καταστραφούν οι επαφές. Πρέπει να διασφαλίζεται η συνέχεια της σύνδεσης γείωσης.
- Το "RECEPTEUR HZ", που έχει σχεδιαστεί αποκλειστικά για ρολά, πρέπει να εγκατασταθεί στο κουτί ρολών, το οποίο πρέπει να
είναι εντελώς κλειστό πριν την ενεργοποίηση του ρεύματος.
Ασφάλεια: Δεν υπάρχει ενσωματωμένη ασφάλεια. Μια κατάλληλη συσκευή αποκοπής όλων των πόλων 16Α πρέπει να εγκατασταθεί
ανάντη στην ηλεκτρική εγκατάσταση σύμφωνα με τους κανόνες καλωδίωσης (ελάχιστη απόσταση ανοίγματος επαφής 3,5 mm).-
Θερμοκρασία πυράκτωσης σύρματος: 750 °C - Δείκτης παρακολούθησης ασφαλείας: ≥100 V .
Συστάσεις:
- Οι δέκτες Hz έχουν σχεδιαστεί για χρήση σε κονσόλες Mini 45° SIMBAC® 150 έως 205 mm.
- Διατηρήστε ελάχιστη απόσταση 20 cm μεταξύ δύο δεκτών Hz. Διατηρήστε ελάχιστη απόσταση 30 cm μεταξύ των δεκτών Hz και
των πομπών Hz. Οι δέκτες Hz θα πρέπει κατά προτίμηση να τοποθετούνται στο ελάχιστο ύψος του 1,5 m από το δάπεδο.
- Μην τυλίγετε ή κόβετε την κεραία ενός δέκτη Hz. Μην βυθίζετε τους δέκτες Hz στο νερό.
- Κατά τη συναρμολόγηση του περιβλήματος, προσέξτε να μην τρυπήσετε τον δέκτη Hz.
- Μια ραδιοφωνική συσκευή που χρησιμοποιεί την ίδια συχνότητα (433,42 MHz) μπορεί να υποβαθμίσει την απόδοση του προϊόντος
μας (π.χ.: ακουστικά ραδιοφώνου hi-fi).
Εγκατάσταση δέκτη Hz με κινητήρα T3.5/T5 ή T6 (εξοπλισμένος με κιτ σύνδεσης 9011670):
1
Εγκατάσταση δέκτη Hz για κινητήρα T5 AUTO ή T5 E:
1
120
24
45
230V~50Hz
0,20m 3,00m
3
4
2
3
4
2
Συμβατός πομπός (μέγ. 12 ανά δέκτη):
1 : επιτοίχιος πομπός Hz 1C (1 κανάλι) / Hz Διαδοχικός πομπός
2 : πομπός Hz mobil 1/5 καναλιών
3 : Πομποί Hz: Color Multi / Timer-Easy / Timer-Multi
1
L καφέ
N μπλε
κίτρινο / πράσινο
Θέση του κουμπιού PROG στους πομπούς Hz:
IP44
+80C
-30C
5c
5a
5c
5b
5
5a
5b
5008029H
Διαβάστε προσεκτικά αυτές τις
οδηγίες πριν από οποιαδήποτε
χρήση.
2
3
Εύρος πομπών:
15m max.
20m max.
6
90
6
1/2
