simu HZ Bedienungsanleitung Seite 17

RICEVITORE Hz
IT
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Simu con il presente dichiara che l'apparecchiatura radio a cui fanno riferimento queste istruzioni è conforme ai requisiti della direttiva RED 2014/53/EU e agli altri
requisiti essenziali delle Direttive Europee applicabili. Il testo completo della dichiarazione CE è disponibile al sito www.simu.com.
DESCRIZIONE DEI RICEVITORI HZ
i
Ricevitore Hz
45
per motore cablato
T3.5/T5/T6
antenna
(dotato di kit di
collegamento)
(9011670).
Ricevitore Hz
per motore
T5 AUTO/T5 E
1 INSTALLAZIONE
Istruzioni che devono essere rispettate dal professionista in automazioni e domotica che installa
l'automazione:
- I metodi di cablaggio sono dettati dalle normative nazionali o dalla normativa IEC60364.
- I cavi che passano attraverso canaline metalliche devono essere protetti ed isolati utilizzando una guaina o un
manicotto. Solo personale qualificato può collegare il cavo al motore. Il connettore deve essere montato senza
danneggiare i contatti. Deve essere garantita la continuità della messa a terra.
- Il "RECEPTEUR HZ", progettato esclusivamente per tapparelle avvolgibili, deve essere montato nel cassonetto che
deve essere completamente chiuso prima di dare corrente.
Dispositivo di protezione: Nessun dispositivo di protezione integrato. A monte nell'impianto elettrico deve essere
installato un sezionatore da 16A in conformità alle normative sui cablaggi (distanza minima apertura contatto:3,5 mm)
– Temperatura elemento riscaldato: 750° C – Indice prova tracciamento: ≥100 V.
Raccomandazioni:
- I ricevitori Hz sono stati progettati per essere utilizzati in console Mini 45° SIMBAC® da 150 a 205 mm.
- Mantenere una distanza minima di 20 cm tra due ricevitori Hz. Mantenere una distanza minima di 30 cm tra i ricevitori
Hz e i trasmettitori Hz. I ricevitori Hz devono essere preferibilmente installati ad una altezza minima di 1,5 m da terra.
- Non avvolgere o tagliare l'antenna di un ricevitore Hz. Non immergere i ricevitori Hz in acqua.
- Durante il montaggio dell'alloggiamento, attenzione a non perforare il ricevitore Hz.
- Un apparecchio radio che utilizza la stessa frequenza (433,42MHz) può pregiudicare le prestazioni del nostro prodotto
(per esempio cuffie hi-fi).

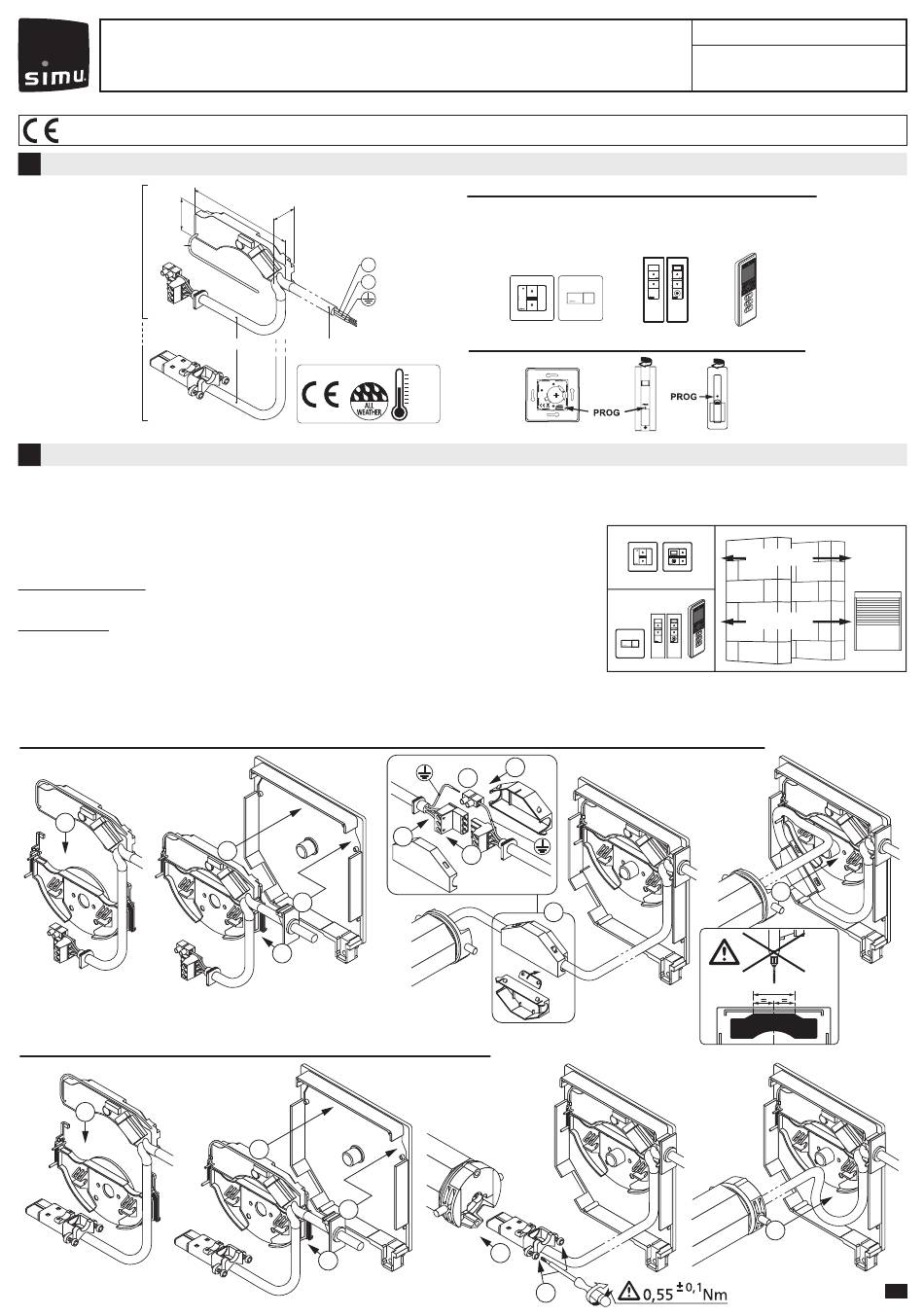

Montaggio di un ricevitore Hz con un motore T3.5/T5 o T6 (dotato di kit di collegamento 9011670):
1
Montaggio di un ricevitore Hz con un motore T5 AUTO o T5 E:
1
120
24
230V~50Hz
L marrone
N blue
giallo/verde
0,20m 3,00m
IP44
3
4
2
3
4
2
Trasmettitore compatibile (max. 12 ogni ricevitore):
1 : Trasmettitore HZ a parete (1 canale) / Trasmettitore Hz sequenziale
2 : Trasmettitore Hz mobile 1/5 canali
3 : Trasmettitori Hz: Color Multi / Timer-Easy / Timer-Multi
1
Posizione del pulsante PROG sui trasmettitori Hz:
+80C
-30C
5c
5a
5c
5b
5
5a
5b
5008029H
Leggere attentamene queste
istruzioni prima dell'uso.
2
3
Gamma di trasmettitori:
15m max.
20m max.
6
90
6
1/2
