HZ EMPFÄNGER
DE
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
SIMU erklärt hiermit, dass das in dieser Anleitung beschriebene Produkt die Anforderungen der Funkanlagenrichtlinie 2014/53/EU sowie die grundlegenden Anforderungen
anderer geltender europäischer Richtlinien erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.simu.com verfügbar.

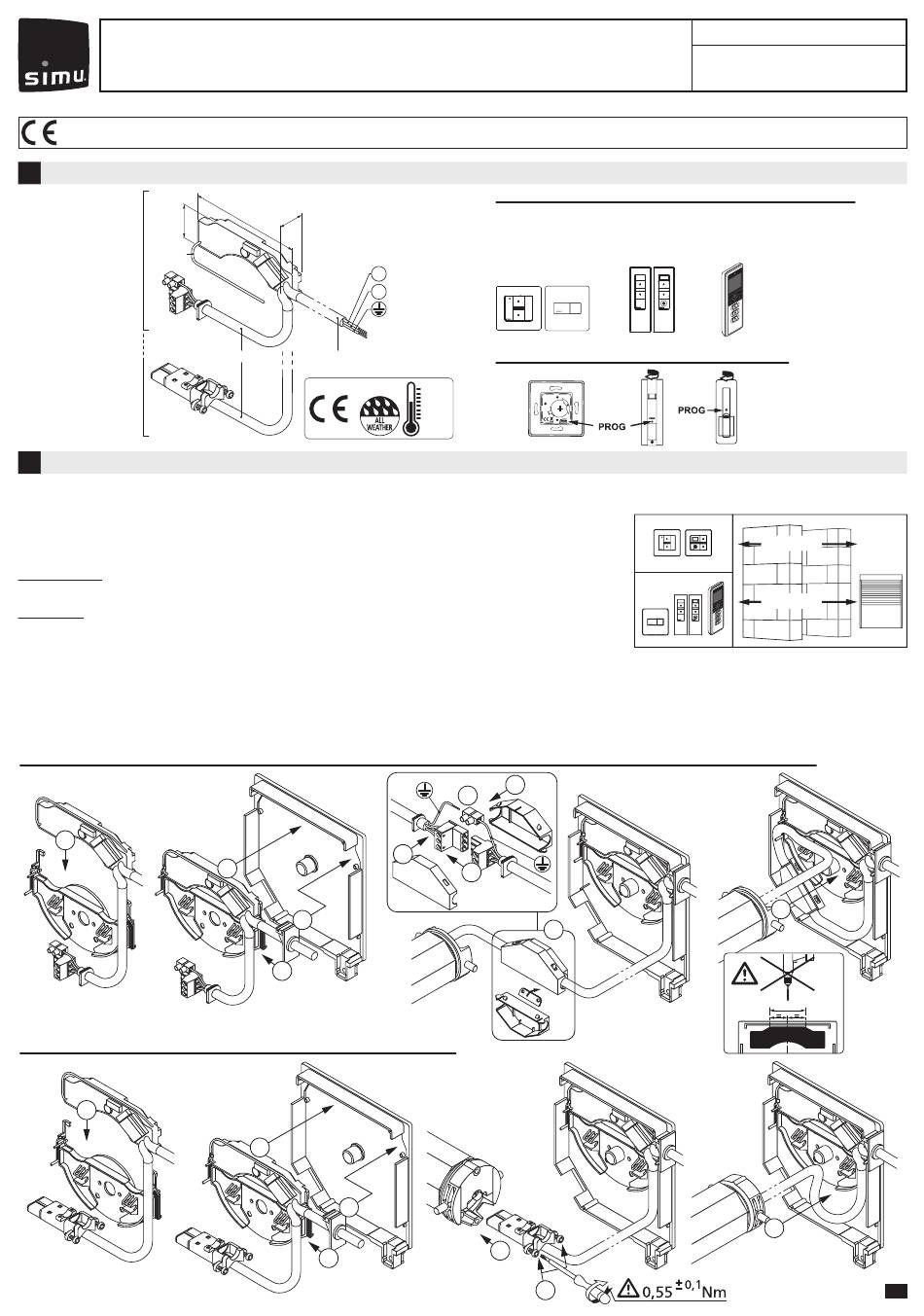

VORSTELLUNG DER HZ- EMPFÄNGER
i
45
Hz Empfänger für T3,5/T5/T6
antenne
Standardmotor (ausgestattet
mit Anschluss Kit (9011670))
Hz Empfänger für
T5 AUTO/T5 E
Motor
INSTALLATION
1
Hinweise, die die installierende Fachkraft, unbedingt zu beachten hat:
- Die Verdrahtung muss internationalem oder dem IEC 60364 Standard entsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder Ummantelung geschützt und
isoliert werden. Das Kabel muss vom qualifizerten Personal an den Motor angeschlossen werden. Bei der Steckermontage dürfen die
Kontake nicht beschädigt werden. Die Durchgängigkeit des Schutzleiters muss sichergestellt.
- Der ausschließlich für Rollläden bestimmte „RECEPTEUR HZ" muss in den Rollladenkasten eingebaut werden, der vor dem
Einschalten der Stromversorgung vollständig geschlossen sein muss.
Schutzvorrichtung: Ohne integrierte Schutzvorrichtung. In der Elektroinstallation muss eine geeignete allpolige Trennvorrichtung 16 A
gemäß den Verdrahtungsregeln vorgeschaltet werden (mindestens 3,5 mm Kontaktöffnungsabstand).
Temperatur der Glühwendel: 750 °C. Kriechstromfestigkeit ≥100 V.
Empfehlungen:
- Die Hz-Empfänger wurden entwickelt, um in den MINI 45° SIMBAC®. Blendkappen von 150 bis 205 mm eingesetzt zu werden.
- Zwischen 2 Hz-Empfängern ist ein Minimalabstand von 20 cm einzuhalten. Zwischen einem Hz- Empfänger und einem Hz-Sender
ist ein Minimalabstand von 30 cm einzuhalten. Ein Hz- Empfänger ist vorzugsweise auf eine Minimalhöhe von 1,5 m vom Boden
anzubringen.
- Die Antenne eines Hz-Empfängers nie aufrollen oder abschneiden. Ein Hz-Empfänger darf nicht ins Wasser eingetaucht
werden. Beim Kastenzusammenbau, ist darauf zu achten, dass der Hz-Empfänger nicht durchgebohrt wird.
- Für die Datenspeicherung ist keine dauerhafte elektrische Versorgung nötig, nach einem Batteriewechsel ist keine erneute
Programmierung nötig.
- Vermeiden Sie die Verwendung eines Funkgerätes, das auf den gleichen Frequenzen arbeitet (433,42MHz) kann die Leistungen
unseres Produktes beeinträchtigen (z.B.: Funkkopfhörer).
Einrichtung eines Hz Empfänger für T3,5/T5/T6 Standardmotor (ausgestattet mit Anschluss Kit (9011670):
1
Einrichtung eines Hz Empfänger für T5 AUTO/T5 E Motor:
1
120 24
230V~50Hz
braun
L
N blau
gelb / grün
0,20m 3,00m
IP44
5c
3
4
2
3
4
2
Kompatible Sender (max. 12 Sender per Empfänger):
1 : Hz Wandsender 1C (1 Kanal) / Hz Sequential.
2 : Handsender: Hz 1/5 kanal.
3 : Handsender: Hz Color Multi/ Hz Timer-Easy / Hz Timer-Multi.
1
Anordnung der PROG Taste am Hz-Sender:
+80C
-30C
5c
5a
5b
5
5a
5b
5008029H
Installation/Inbetriebnahme lesen Sie
diese Anleitung aufmerksam durch.
2
3
Senderreichweite :
15m max.
20m max.
6
90
6
1/2
