Amazone EasySet 2 Betriebsanleitung
Bediencomputer für za-m, za-v, za-x
Vorschau ausblenden
Andere Handbücher für EasySet 2:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (35 Seiten)
Verwandte Anleitungen für Amazone EasySet 2
Inhaltszusammenfassung für Amazone EasySet 2

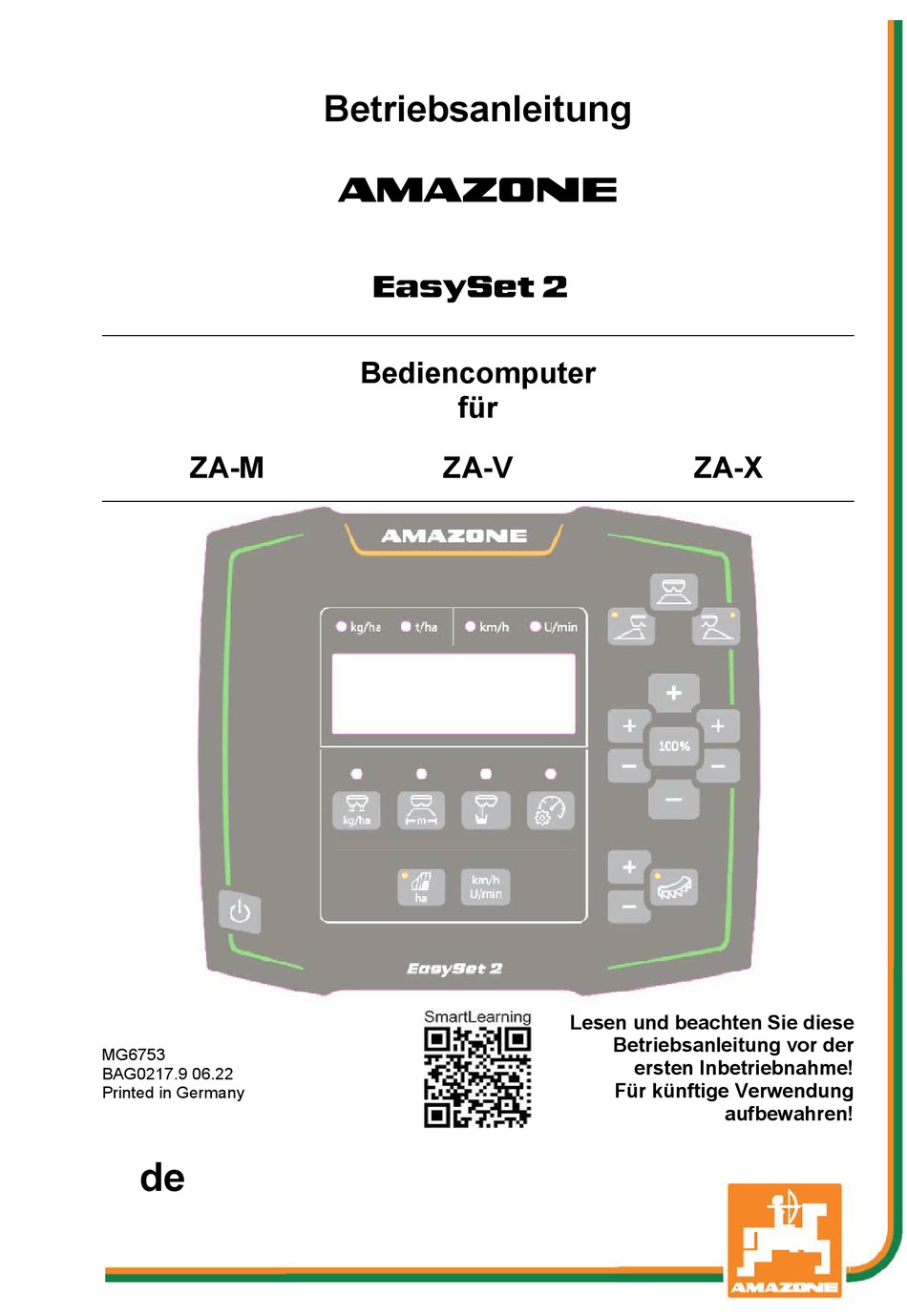

- Seite 1 Betriebsanleitung EasySet 2 Bediencomputer für ZA-M ZA-V ZA-X Lesen und beachten Sie diese Betriebsanleitung vor der MG6753 ersten Inbetriebnahme! BAG0217.9 06.22 Für künftige Verwendung Printed in Germany aufbewahren!
- Seite 2 EasySet BAG0217.9 06.22...
-
Seite 3: Inhaltsverzeichnis
Grenzstreuen durchführen ..................... 18 Schneckenkorn und Feinsämereien streuen ................. 20 Flächenleistung anzeigen ...................... 21 Restentleerung durchführen ....................21 Anschluss ....................22 EasySet 2 konfigurieren ................23 5.1.1 Schieber kalibrieren ....................... 24 Fehlermeldungen ........................28 Übersicht ....................31 EasySet BAG0217.9 06.22... -
Seite 4: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Überblick (1) Taste Ein- und Ausschalten (2) Tasten zur Einstellung Teilweise mit LED-Leuchte zur Anzeige der aktivierten Funktion (3) Tasten zur Bedienung im Einsatz Teilweise mit LED-Leuchte zur Anzeige der aktivierten Funktion (4) Display mit LED-Leuchten Display Display zur Wertedarstellung mit maximal 6 •... -
Seite 5: Tasten Zur Einstellung
Produktbeschreibung Tasten zur Einstellung Ausbringmenge einstellen • Arbeitsbreite einstellen, entspre- • chend Streutabelle und Streuscheibe • Kalibrierfaktor ermitteln / einstellen • Simulierte Geschwindigkeit auswählen.Wegsensor kalibrieren, Impulse pro 100 m eingeben. • Anzeige Tagesleistung in ha → Langer Tastendruck (6 Sekunden) zum Zu- rücksetzen der Tagesleistung •... -
Seite 6: Tasten Für Den Einsatz
Produktbeschreibung Tasten für den Einsatz Beide Schieber auf / zu Schieber links auf / zu Schieber rechts auf / zu mehr Menge mehr Menge links mehr Menge rechts Menge zurück auf 100% weniger Menge links weniger Menge rechts weniger Menge Limiter elektrisch anheben Limiter aktivieren Limiter elektrisch absenken... -
Seite 7: Easyset2 Vorbereiten
EasySet2 vorbereiten EasySet2 vorbereiten EasySet2 einschalten und ausschalten EasySet2 einschalten. Aktuelle Software-Version wird für 2 Sekun- → den angezeigt. Der eingestellte Modus wird für eine Se- → kunde angezeigt. → Die Arbeitsanzeige erscheint. EasySet2 ausschalten. STOPP wird für 2 Sekunden angezeigt. →... -
Seite 8: Arbeitsbreite Eingeben
EasySet2 vorbereiten Arbeitsbreite eingeben Einstellung Arbeitsbreite anwählen. → Arbeitsbreite in m wird angezeigt. Arbeitsbreite eingeben. Wert speichern und zurück zum Arbeitsanzeige . Düngerkalibrierfaktor ermitteln / eingeben Der Dünger-Kalibrierfaktor bestimmt das Regelverhalten des Maschi- nenrechners und ist abhängig von dem Fließverhalten des auszu- streuenden Düngers. - Seite 9 EasySet2 vorbereiten Düngerkalibrierfaktor eingeben Ist der Düngerkalibrierwert bekannt, kann er direkt eingegeben werden. Kalibrierung anwählen. → Kalibrierfaktor wird angezeigt. Kalibrierfaktor einstellen. Wert speichern und zurück zum Arbeitsanzeige . Düngerkalibrierfaktor über Schieber links ermitteln 1. Düngerkalibrierung über Schieber links vorbereiten, siehe Betriebsanleitung Maschine.
- Seite 10 EasySet2 vorbereiten 8. Aufgefangene Düngermenge wiegen. Theoretische Düngermenge mit der aufgefangenen Düngermenge überschreiben. Kalibrierung beenden. → Neuer Kalibrierfaktor wird angezeigt. Durch Ausschalten des Geräts wird die Kalibrierung verworfen. Wert speichern und zurück zum Arbeitsanzeige. EasySet BAG0217.9 06.22...
- Seite 11 EasySet2 vorbereiten Düngerkalibrierfaktor über seitliche Abdrehvorrichtung ermitteln Siehe auch Betriebsanleitung Maschine. 1. Streumengenkontrolle mit seitlicher Abdreh- vorrichtung durchführen. 2. Die aufgefangene Düngermenge und die dazu benötigte Zeit in die Berechnungsfor- mel eingeben und Kalibrierfaktor errechnen. Kalibrierfaktor eingeben: Kalibrierung anwählen. Kalibrierfaktor wird angezeigt. →...
-
Seite 12: Simulierte Geschwindigkeit / Wegstreckensensor
EasySet2 vorbereiten Simulierte Geschwindigkeit / Wegstreckensensor anwählen. → Je nach zuletzt vorgenommener Einstellung wird der Wert für die Impulse pro 100 m oder der Wert für die simulierte Geschwindigkeit angezeit. Anzeige Impulse pro 100 m: → Mögliche Werte von 250 bis 35000. Anzeige simulierte Geschwindigkeit: Mögliche Werte von 2 bis 30 km/h. - Seite 13 EasySet2 vorbereiten Wechsel von Geschwindigkeitssimulator zu Wegstreckensensor Schieber muss geschlossen sein. betätigen bis Anzeige Geschwindigkeitssimulator 30 (km/h) erreicht. betätigen bis Anzeige von 30 (km/h) auf 250 (Impulse) springt. → Impulse pro 100 m können jetzt eingegeben werden. Geschwindigkeitsproportionale Dosierung → aktiv →...
-
Seite 14: Wegstreckensensor Kalibrieren (Impulse Pro 100 M)
EasySet2 vorbereiten 2.5.1 Wegstreckensensor kalibrieren (Impulse pro 100 m) Der Bordcomputer benötigt den Kalibrierwert "Impulse pro 100m" zur Ermittlung • der tatsächlichen Fahrgeschwindigkeit [km/h]. • der bearbeiteten Fläche. Sie müssen den Kalibrierwert "Impulse pro 100m" über eine Kalibrier- fahrt ermitteln, wenn der Kalibrierwert unbekannt ist. Sie können den Kalibrierwert "Impulse pro 100m"... -
Seite 15: Simulierte Geschwindigkeit Einstellen
EasySet2 vorbereiten Impulse pro 100 m ermitteln 1. Eine Mess-Strecke von exakt 100 m ab- messen. 2. Markieren Sie Anfangs- und Endpunkt. 3. Startpunkt anfahren. Taste 6 Sekunden gedrückt halten. Anzeige blinkt. → 5. Messstrecke von genau 100m abfahren. Impulse werden gezählt. →... -
Seite 16: Easyset2 Einsetzen
EasySet2 einsetzen EasySet2 einsetzen Dünger streuen Die Werte für die Ausbringmenge in kg/ha und Arbeitsbreite vor • dem Einsatz eingeben. • Düngerkalibrierfaktor ermitteln. Gerät einschalten und Arbeitsan- zeige wird angezeigt. Bei angetriebenen Streuscheiben anfahren und gleichzeitig Schieber öffnen. Zum einseitigen Streuen entsprechenden Schieber wählen. - Seite 17 EasySet2 einsetzen Arbeitsanzeige während der Fahrt: kg/ha km/h Ausbringmenge beidseitig und Fahrge- → schwindigkeit werden angezeigt. Ausbringmenge verändern Während des Einsatzes kann die Ausbringmenge beidseitig oder einseitig um 10% je Tastendruckt verändert werden. Zudem kann zur ursprünglich eingestellten Ausbringmenge (100%) zurückgekehrt werden. (1) Menge links (2) Menge beidseitig (3) Menge rechts...
-
Seite 18: Grenzstreuen Durchführen
EasySet2 einsetzen Grenzstreuen durchführen Limiter elektrisch betrieben Den Wert zur Einstellung der Neigung des Limiters (0-100) aus der Streutabelle entnehmen. Abhängig vom Grenzstreuverfahren muss grenzseitig die Streumenge reduziert werden. Entnehmen Sie den Wert für die Re- duzierung der Schieberposition aus der Streuta- belle. - Seite 19 EasySet2 einsetzen Die Limiterposition kann verstellt werden. Limiter weiter anheben. Kleinere Wirkung des Grenzstreuschirms. → Größere Wurfweite. → Anzeigewert wird kleiner. Limiter weiter absenken. Größere Wirkung des Grenzstreuschirms. → Kleinere Wurfweite. → Anzeigewert wird größer. Nach dem Grenzstreuen: Limiter deaktivieren. →...
-
Seite 20: Schneckenkorn Und Feinsämereien Streuen
EasySet2 einsetzen Nach dem Grenzstreuen: 1. Traktorsteuergerät betätigen. → Limiter zum Grenzstreuen deaktivieren. Die Leuchtdiode erlischt. Gegebenenfalls die Menge grenz- seitig wieder auf 100% anheben. Schneckenkorn und Feinsämereien streuen Die Werte für die Ausbringmenge in kg/ha und Arbeitsbreite vor • dem Einsatz eingeben. -
Seite 21: Flächenleistung Anzeigen
EasySet2 einsetzen Flächenleistung anzeigen Tageszähler: Bearbeitete Fläche in ha seit dem letzten Zurücksetzen anzeigen. Taste 6 Sekunden gedrückt halten um Ta- geszähler zurückzusetzen. Gesamtflächenleistung: Die Gesamtflächenleistung in ha wird nach dem Ausschalten für 2 Sekunden angezeigt und kann nicht zurückgesetzt werden. Restentleerung durchführen Taste 6 Sekunden gedrückt halten. -
Seite 22: Anschluss
Anschluss Anschluss (1) Anschlusskabel 12 V (2) Anschlusskabel für das Geschwindigkeits- signal Zur fahrgeschwindigkeitsabhängen Steue- rung der Ausbringmenge muss das An- schlusskabel für das Geschwindigkeitssig- nal (Imp./100m) an die Signalsteckdose o- der an einen Radsensor angeschlossen werden. (3) Ausrüstung zur Montage des EasySet in der Traktorkabine (4) Maschinenstecker zum Anschluss der Ma- schine an dem EasySet. -
Seite 23: Easyset 2 Konfigurieren
EasySet 2 konfigurieren EasySet 2 konfigurieren Beim Austausch des Bordrechners muss dieser konfiguriert werden. Das Konfigurieren erfolgt durch das Einstellen der Modi. Modi einstellen EasySet ist ausgeschaltet! betätigen und halten, gleichzeitig betätigen und halten bis die Anzeige ConfF kurzzeitig erscheint. -
Seite 24: Schieber Kalibrieren
EasySet 2 konfigurieren 5.1.1 Schieber kalibrieren Die Schieber müssen unter folgenden Umständen kalibriert werden: • Nach Arbeiten an der Bodengruppe. • Wenn die gewünschte und tatsächliche Ausbringmenge nicht übereinstimmen. Beide Schieber des ZA-X kalibrieren Voraussetzung: Ein Rundstahl mit einem Durchmesser von 20 mm und einer •... - Seite 25 EasySet 2 konfigurieren EasySet ist ausgeschaltet! 6. Gleichzeitig Tasten Einschalten, Menge links + und rechts + für 3 Sekunden drü- cken. kurzzeitig erscheint nacheinander „ConF“ → und der aktuelle Kalibrierwert. → Leuchtdioden Schieber blinken. →Spannungswerte in Volt für Schieber links und rechts werden angezeigt.
- Seite 26 EasySet 2 konfigurieren Beide Schieber des ZA-V kalibrieren 1. Sicherungs-Clip vom Bolzen am Motor ent- fernen und Bolzen entnehmen. 2. Schieber in Kalibrierposition bringen. Dazu Schieber von Hand so verdrehen, dass die Bohrung in Schieber und Boden- blech fluchten. 3. Kalibrierposition mit Bolzen von Motorbefes- tigung sichern.
- Seite 27 EasySet 2 konfigurieren Beide Schieber des ZA-M kalibrieren 1. Sicherungs- Clip vom Bolzen am Motor ent- fernen und Bolzen entnehmen. 2. Schieber in Kalibrierposition bringen. Dazu Schieber von Hand so verdrehen, dass die Bohrung in Schieber und Boden- blech fluchten.
-
Seite 28: Fehlermeldungen
EasySet 2 konfigurieren Fehlermeldungen Beschreibung / Zeit bis Aus- Auswirkung Behebung Auslösebedingung lösung Warnung Modus 0 aktiv Keine Bedie- Modus einstellen, nung möglich siehe Seite 28 Warnung Schieber links reagiert Motor prüfen nicht; angesteuerte Blockade behe- Sollposition wird nicht ben, siehe unten. - Seite 29 EasySet 2 konfigurieren Blockade beheben 1. Simulierte Geschwindigkeit aktivieren, siehe Seite 12. 2. Über das Entleermenü die Schieber öffnen und schließen, siehe Seite 21. WARNUNG Quetschgefahr der Finger an den elektrisch betätigten Schiebern. Beim Öffnen und Schließen der Schie- ber darf keine weitere Person an den Schiebern arbeiten.
- Seite 30 EasySet 2 konfigurieren EasySet BAG0217.9 06.22...
-
Seite 31: Übersicht
Übersicht Übersicht 1. Beide Schieber auf / zu 2. 6 Sekunden → Restentleerung Schieber links Schieber rechts auf / zu auf / zu Sollmenge beidseitig mehr / weniger / 100% Sollmenge Sollmenge links rechts mehr / weniger mehr / weniger Limiter 1. - Seite 32 Übersicht EasySet BAG0217.9 06.22...
