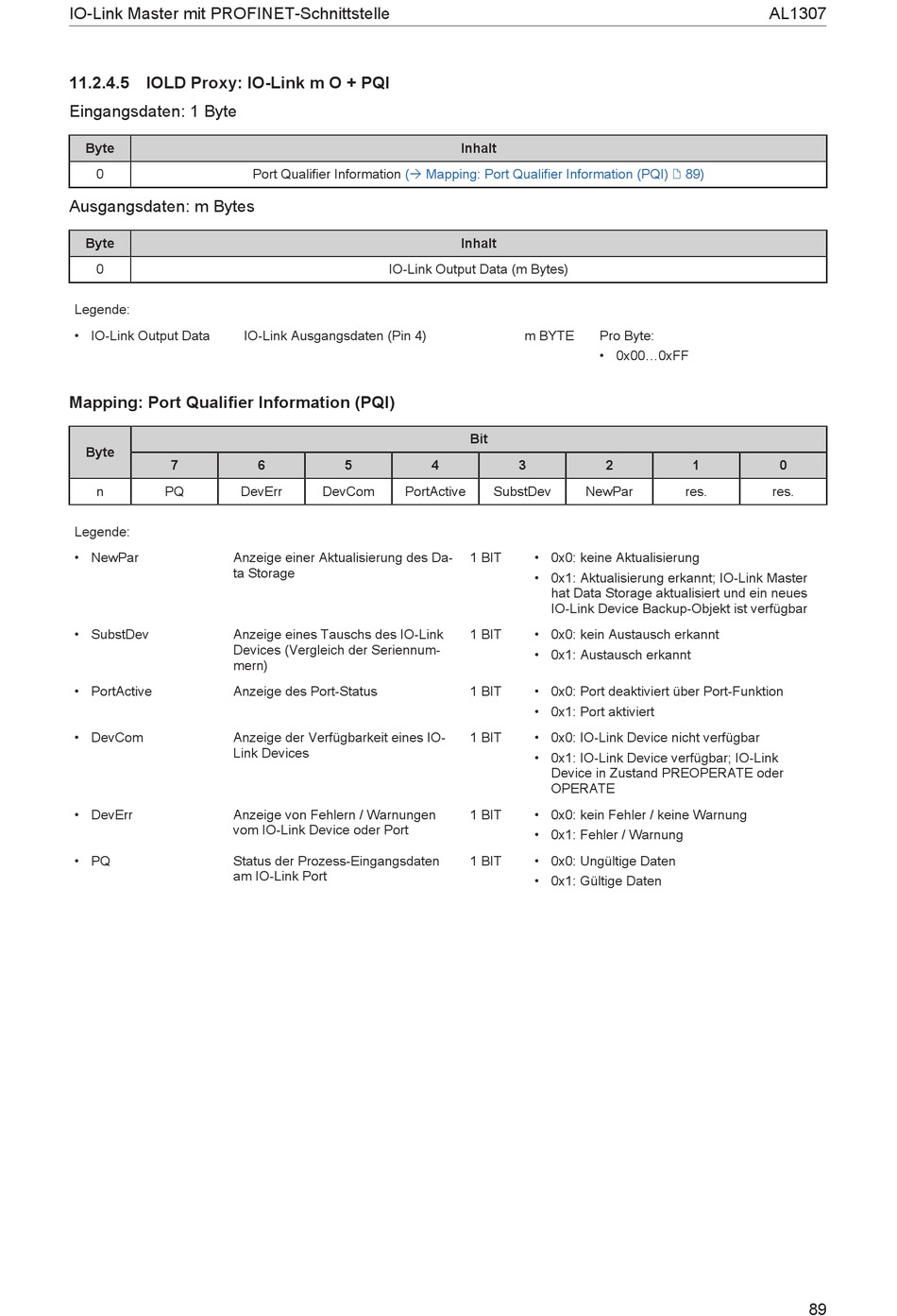

IO-Link Master mit PROFINET-Schnittstelle
11.2.4.5 IOLD Proxy: IO-Link m O + PQI
Eingangsdaten: 1 Byte
Byte
0
Ausgangsdaten: m Bytes
Byte
0
Legende:
• IO-Link Output Data
Mapping: Port Qualifier Information (PQI)
Byte
7
n
PQ
Legende:
• NewPar
Anzeige einer Aktualisierung des Da-
ta Storage
• SubstDev
Anzeige eines Tauschs des IO-Link
Devices (Vergleich der Seriennum-
mern)
• PortActive
Anzeige des Port-Status
• DevCom
Anzeige der Verfügbarkeit eines IO-
Link Devices
• DevErr
Anzeige von Fehlern / Warnungen
vom IO-Link Device oder Port
• PQ
Status der Prozess-Eingangsdaten
am IO-Link Port
Port Qualifier Information
(Ò Mapping: Port Qualifier Information (PQI) / 89)
IO-Link Output Data (m Bytes)
IO-Link Ausgangsdaten (Pin 4)
6
5
DevErr
DevCom
PortActive
Inhalt
Inhalt
m BYTE
Pro Byte:
• 0x00...0xFF
Bit
4
3
SubstDev
NewPar
1 BIT
• 0x0: keine Aktualisierung
• 0x1: Aktualisierung erkannt; IO-Link Master
hat Data Storage aktualisiert und ein neues
IO-Link Device Backup-Objekt ist verfügbar
1 BIT
• 0x0: kein Austausch erkannt
• 0x1: Austausch erkannt
1 BIT
• 0x0: Port deaktiviert über Port-Funktion
• 0x1: Port aktiviert
1 BIT
• 0x0: IO-Link Device nicht verfügbar
• 0x1: IO-Link Device verfügbar; IO-Link
Device in Zustand PREOPERATE oder
OPERATE
1 BIT
• 0x0: kein Fehler / keine Warnung
• 0x1: Fehler / Warnung
1 BIT
• 0x0: Ungültige Daten
• 0x1: Gültige Daten
AL1307
2
1
res.
res.
0
89
