> > Betriebsanleitung IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K AL1323 Firmware: 3.1.x Deutsch...
Seite 2
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Inhaltsverzeichnis Vorbemerkung Rechtliche Hinweise ......................5 Zweck des Dokuments ......................5 Zeichenerklärung ......................... 6 Änderungshistorie ........................ 6 Sicherheitshinweise Allgemein ..........................7 Notwendige Vorkenntnisse ....................7 Sicherheitssymbole auf dem Gerät ..................
Seite 3
EDS-Datei registrieren........................ 81 9.3.2 IO-Link Master in das EtherNet/IP-Projekt einbinden ..............82 9.3.3 Verbindungen und RPI einstellen ....................83 9.3.4 AL1323 konfigurieren ......................... 84 9.3.5 IO-Link-Ports konfigurieren ......................85 9.3.6 IO-Link Devices konfigurieren ....................86 9.3.7 Prozessdaten lesen ........................87 9.3.8...
Seite 5

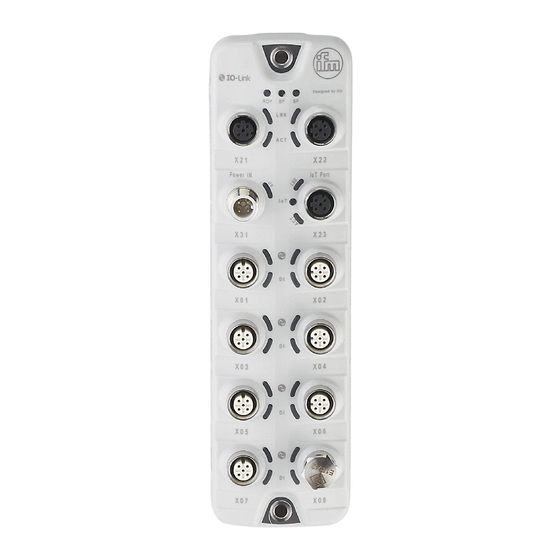

Dieses Dokument gilt für Geräte des Typs „IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Port IP 65 / IP 66 / IP 67 / IP 69K" (Art.-Nr.: AL1323). Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt.
Seite 7
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Sicherheitshinweise Inhalt Allgemein ..............................7 Notwendige Vorkenntnisse ........................7 Sicherheitssymbole auf dem Gerät ......................7 IT-Sicherheit ............................. 8 > Allgemein 2272 • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.
Seite 8
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IT-Sicherheit 51595 ACHTUNG! Bei Betrieb des Gerätes in einer ungeschützten Netzwerkumgebung. > Unzulässiger Lese- oder Schreibzugriff auf Daten möglich. > Unzulässige Beeinflussung der Gerätefunktion möglich. ►...
Seite 9
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Bestimmungsgemäße Verwendung 58281 Das Gerät darf für folgende Zwecke eingesetzt werden: • als IO-Link Master für die Konfiguration, Verwaltung und den Betrieb von IO-Link Devices •...
Seite 10
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Funktion Inhalt Kommunikation, Parametrierung, Auswertung ..................11 Digitale Eingänge ........................... 12 IO-Link-Versorgung ..........................13 7482...
Seite 11
IO-Link Master (IO-Link Revision 1.0 und 1.1) • 8 IO-Link Ports für den Anschluss von IO-Link Devices • Bereitstellung von Prozessdaten der angeschlossenen IO-Link Devices für Monitoring-Software LR SMARTOBSERVER (→ www.ifm.com) > 4.1.2 EtherNet/IP 15614 Das Gerät bietet folgende EtherNet/IP-Funktionen: •...
Seite 12
> 4.1.5 Parametrierung 7284 Das Gerät bietet folgende Konfigurationsoptionen: • Parametrierung des IO-Link Masters des AL1323 mit Parametriersoftware LR DEVICE, EtherNet/IP-Projektierungssoftware oder ifm-IoT-Core-Diensten • Parametrierung der angeschlossenen IO-Link Devices (Sensoren, Aktuatoren) mit Parametriersoftware LR DEVICE, EtherNet/IP-Projektierungsoftware oder ifm-IoT-Core-Diensten • Speicherung von Parametersätzen der angeschlossenen IO-Link Devices für automatische Wiederherstellung (Data Storage) >...
Seite 13
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IO-Link-Versorgung 7623 Das Gerät verfügt über 8 Versorgungen für IO-Link Devices. Die IO-Link Ports X01...X08 sind Class-A-Ports. Jede Versorgung verfügt über eine Kurzschlussüberwachung. Das Gerät gewährleistet den Brandschutz für angeschlossene IO-Link Devices durch Bereitstellung eines energiebegrenzten Stromkreises an den IO-Link Ports (nach IEC61010-1 und Class 2 nach UL1310).
Seite 14
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Montage Inhalt Gerät montieren ............................14 22016 > Gerät montieren 15540 ► Anlage während der Montage spannungsfrei schalten. ► Maximales Anzugsdrehmoment beachten. ►...
Seite 15
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Elektrischer Anschluss Inhalt Hinweise ..............................15 EtherNet/IP-Ports verbinden........................16 IoT-Port verbinden ..........................16 IO-Link Ports ............................17 Gerät anschließen ..........................18 22017 >...
Seite 16
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K EtherNet/IP-Ports verbinden 17849 ► Gerät über M12-Buchse X21 und/oder X22 mit dem EtherNet/IP-Netzwerk verbinden (z. B. EtherNet/IP-SPS, zusätzliches EtherNet/IP-Gerät) ► Für den Anschluss M12-Steckverbindungen mit mindestens der Schutzart IP 65 / IP 66 / IP 67 / IP 69K verwenden (→...
Seite 17
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IO-Link Ports 25407 Die IO-Link Ports des AL1323 erfüllen die Anforderungen der IO-Link-Spezifikation 1.0 bis 1.1.2. ► Hinweise zur IO-Link Beschaltung beachten! ► Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen (Art.-Nr.: E12542). >...
Seite 18
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Gerät anschließen 17542 ► Anlage spannungsfrei schalten. ► IO-Link Master über die M12-Buchse X31 anschließen an 24 V DC (20...28 V SELV/PELV; nach IEC 61010-1, Sekundärstromkreis mit maximal 30 V DC, abgeleitet von Netzstromkreis bis 300 V der Überspannungskategorie II).
Seite 19
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Bedien- und Anzeigeelemente Inhalt Überblick ..............................19 LED-Anzeigen ............................20 5440 > Überblick 17857 Status-LEDs RDY, NET und MOD → Status-LEDs (→ S. 20) Status-LEDs LNK und ACT der EtherNet/IP-Schnittstellen 1 (X21) und 2 (X22) →...
Seite 20
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > LED-Anzeigen 22024 Das Gerät verfügt über folgende LED-Anzeigen. > 7.2.1 Status-LEDs 7707 Die LED mit der Bezeichnung RDY zeigt den Status des Gateways. Die LED mit der Bezeichnung NET (Network Status) zeigt den Status des Netzwerks.
Seite 21
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 7.2.3 IoT-Port 7722 Der IoT-Port verfügt über 3 LEDs mit der Bezeichnung LNK, ACT und IoT. Die LEDs zeigen den Status der Ethernet-Verbindung und die Geräteidentifizierung. Status-LED Bedeutung grün...
Seite 22
Durch Einschalten der Versorgungsspannung startet der AL1323 mit den Werkseinstellungen. Die Anzeigelemente signalisieren den aktuellen Betriebszustand (→ Bedien- und Anzeigeelemente (→ S. 19)). Um die Parametrierung des AL1323 zu ermöglichen, müssen die IoT-Schnittstelle und / oder die Feldbus-Schnittstelle der Netzwerkumgebung entsprechend konfiguriert werden. ► Feldbus-Schnittstelle konfigurieren (→ Fieldbus: IP-Einstellungen konfigurieren (→...
Seite 23
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Parametrierung Inhalt LR DEVICE ............................. 24 ifm-IoT-Core ............................38 EtherNet/IP ............................. 81 22367...
Seite 24
Firmware: Gerät auf Werkseinstellungen rücksetzen ................36 Firmware: Gerät neu starten........................36 IO-Link Devices konfigurieren ........................ 36 22822 Im Auslieferungszustand ist der AL1323 mit den Werkseinstellungen konfiguriert (→ Werkseinstellungen (→ S. 93)). Benötigte Software: LR DEVICE (1.5.0.x oder höher) (Art.-Nr.: QA0011/QA0012)
Seite 25
Der AL1323 unterstützt die Offline-Parametrierung. Dabei erstellt der Anwender eine Konfiguration für den IO-Link Master und die angeschlossenen IO-Link Devices, ohne mit dem AL1323 verbunden zu sein (OFFLINE-Modus). Die so erstellte Konfiguration kann als Datei (*.lrp) gespeichert und später auf den AL1323 geladen und aktiviert werden.
Seite 26
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.2 IoT: IP-Einstellungen konfigurieren 17713 Für den Zugriff auf den IO-Link Master über die IT-Infrastruktur muss der Anwender die IP-Einstellungen der IoT-Schnittstelle einstellen. Um die IP-Einstellungen mit DHCP zu konfigurieren, muss im IT-Netzwerk ein DHCP-Server aktiv sein.
Seite 27
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.3 IoT: Sicherheitsmodus konfigurieren 51866 Die IoT-Schnittstelle des IO-Link Master bietet einen Sicherheitsmodus. Er ermöglicht die sichere Datenübertragung per Transportverschlüsselung sowie die Einschränkung des Zugriffs auf IO-Link Master und IO-Link Devices per Nutzerauthentifizierung.
Seite 28
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.4 IoT: Zugriffsrechte konfigurieren 16555 Die Zugriffsrechte regeln, welche Instanz die Parameterdaten, Prozessdaten und Ereignis-/Diagnosemeldungen lesen und / oder schreiben darf. Um die Zugriffsrechte auf den IO-Link Master zu konfigurieren: ►...
Seite 29
2147483647 2147483647 ms [Application Tag] Quellenbezeichner des IO-Link Masters in der Werkseinstellung: AL1323 Struktur des LR AGENT oder LR SMARTOBSERVER (String32) Nach der Änderung des Parameters [Port LR Agent or SMARTOBSERVER] oder [Application Tag] kann es 120 Sekunden dauern, bis das Gerät erneut eine TCP-Verbindung aufbaut.
Seite 30
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.6 Fieldbus: IP-Einstellungen konfigurieren 52379 Für die Kommunikation mit dem EtherNet/IP-Netzwerk muss die EtherNet/IP-Schnittstelle konfiguriert werden. ► Menü [Fieldbus] wählen. > Menüseite zeigt die aktuellen Einstellungen.
Seite 31
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.7 Fieldbus: Konfigurationsmodus einstellen 52800 Der AL1323 unterstützt die EtherNet/IP-Konfigurationsmodi "Top-Down" und "Independent". Zusätzlich kann der Anwender die Länge der übertragenen Prozessdaten konfigurieren und gewünschten Verbindungstypen wählen. ► Menü [Fieldbus] wählen. >...
Seite 32
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.8 IO-Link-Ports: Datenübertragung zu LR AGENT oder LR SMARTOBSERVER einstellen 16551 Der Anwender kann für jeden IO-Link Port separat entscheiden, ob die Prozessdaten der angeschlossenen IO-Link Devices an LR AGENT oder LR SMARTOBSERVER übertragen werden.
Seite 33
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.9 IO-Link-Ports: Betriebsart konfigurieren 17439 Die IO-Link-Ports X01...X08 des Geräts unterstützen folgende Betriebsarten: • Deaktiviert: keine Datenübertragung an Pin 4 (C/Q) des IO-Link-Ports •...
Seite 34
[Type compatible V1.1 device with Restore] [Vendor ID] ID des Herstellers, der validiert werden soll 0...65535 Werkseinstellung: 0 ifm electronic: 310 [Device ID] ID des IO-Link Devices, das validiert werden soll 0...16777215 Werkseinstellung: 0 ► Geänderte Werte auf dem Gerät speichern.
Seite 35
* ... Parameter nur änderbar, wenn die Verbindung zur EtherNet/IP-Steuerung getrennt ist ► Geänderte Werte auf dem Gerät speichern. > 9.1.12 Info: Geräteinformationen zeigen 12218 Um die allgemeine Informationen des ifm IO-Link Masters zu lesen: ► Menü [Info] wählen. > Menüseite zeigt die aktuellen Einstellungen. Name Beschreibung Mögliche Werte...
Seite 36
► Netzwerk nach Geräten scannen. > LR DEVICE erkennt IO-Link Master. IO-Link Device hinzufügen ► Unter [ONLINE]: Auf gewünschten IO-Link Master klicken. > LR DEVICE erkennt automatisch die an den IO-Link Master angeschlossenen IO-Link Devices (z.B. ifm Sensor KG5065). IO-Link Device konfigurieren...
Seite 37
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K ► Mausklick auf den Port, an dem das IO-Link Device angeschlossen ist. > LR DEVICE liest und zeigt die aktuellen Parameterwerte des IO-Link Devices. ►...
Seite 38
Gateway: Zustands- und Diagnoseinformationen lesen ................ 61 Gateway: Firmware aktualisieren ......................62 Gateway: Anwendungskennung einstellen .................... 63 Benachrichtigungen abonnieren ......................64 Web Socket nutzen ..........................68 MQTT-Unterstützung ..........................70 IoT-Core-Visualizer nutzen ........................74 31995 Allgemeine Hinweise zum ifm-IoT-Core: → Hinweise für Programmierer (→ S. 39) >...
Seite 39
50737 Die Gerätefamilie DataLine verfügt über einen IoT-Core. Der IoT Core ermöglicht es dem Anwender, den AL1323 über eine REST API aus IT-Netzwerken heraus anzusprechen und in Internet-of-Things-Anwendungen einzubinden. Auf dem AL1323 ist eine Gerätebeschreibung gespeichert. Diese Gerätebeschreibung ist ein strukturiertes, maschinenlesbares Datenobjekt im JSON-Format.
Seite 40
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Auf den ifm-IoT-Core zugreifen 50741 Der Anwender kann über HTTP-Requests auf den ifm-IoT-Core zugreifen. Folgende Request-Methoden stehen zur Verfügung. > GET-Request 21300 Mit der GET-Methode kann der Anwender lesend auf einen Datenpunkt zugreifen.
Seite 41
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > POST-Request 33872 Mit der POST-Methode kann der Anwender lesend und schreibend auf einen Datenpunkt zugreifen. Die Anfrage an den IoT-Core besitzt folgende allgemeine Syntax: "code":"code_id", "cid":id, "adr":"data_point/service",...
Seite 42
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: POST-Request 52006 Anfrage: "code":"request", "cid":4711, "adr":"devicetag/applicationtag/getdata" Rückgabe: "cid":4711, "data":{"value":"AL1323"}, "code":200 > IoT-Core: Diagnosecodes 22783 Code Text Beschreibung Anfrage erfolgreich abgearbeitet OK but needs reboot Anfrage erfolgreich abgearbeitet;...
Seite 43
► Folgende POST-Anfrage an den AL1323 senden: {"code":"request","cid":-1,"adr":"gettree"} > AL1323 gibt die Gerätebeschreibung als strukturiertes JSON-Objekt zurück. ► In der Baumstruktur des JSON-Objekts alle Unterstrukturen und die enthaltenen Datenpunkte identifizieren. ► Die anwendbaren Dienste für den Zugriff auf Unterstrukturen und darin enthaltene Datenpunkte identifizieren.
Seite 44
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "type":"data", "uid":null, "profiles":["parameter"], "format":{ "type":"enum", "namespace":"json", "encoding":"integer", "valuation":{ "valuelist":{ "0":"Fieldbus + IoT", "1":"Fieldbus + IoT (read-only)", "3":"IoT only"}}}}, "code":200 Der Parameter accessrights hat den Datentyp ENUM mit den gültigen Werten "Fieldbus + IoT", "Fieldbus + IoT (read only)"...
Seite 45
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "identifier":"reboot","type":"service"}] "code":200 > Beispiel: Mehrere Parameterwerte des IO-Link Master gleichzeitig lesen 17310 Aufgabe: Folgende aktuelle Werte sollen vom IO-Link Master gelesen werden: Temperatur, Seriennummer Lösung: Die aktuellen Parameterwerte mit dem dienst getdatamulti lesen (Datenpunkt Temperatur: /processdatamaster/temperature;...
Seite 46
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Speicherdauer einstellen 60243 Der IoT Core bietet die Möglichkeit, die Speicherdauer von Daten und Benachrichtigungen einzustellen. Die Dienste Dienst: setdata (→ S. 169) und Dienst: subscribe (→...
Seite 47
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.4 IoT: Zugriffsrechte konfigurieren 58227 Unterstruktur: iotsetup Verfügbare Datenpunkte: Name Beschreibung Zugriff ../accessrights Zugriffsrechte auf den IO-Link Master rw ... lesen und schreiben Wenn in IoT und EtherNet/IP-Projektierungssoftware der Parameter [Access Rights] = [EtherNet/IP + IoT], dann gelten immer die in der EtherNet/IP-Projektierungssoftware eingestellten Parameterwerte.
Seite 48
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Name Beschreibung Zugriff ../smobip IP-Adresse des LR AGENT oder LR SMARTOBSERVER ../smobport Portnummer des LR AGENT oder LR SMARTOBSERVER ../smobinterval Zykluszeit für Übertragung der Prozessdaten zum LR AGENT oder LR SMARTOBSERVER (Wert in ms) rw ...
Seite 49
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Beispiel: Sicherheitsmodus aktivieren 34532 Aufgabe: Den Sicherheitsmodus der IoT-Schnittstelle des IO-Link Masters aktivieren. Das Passwort "password" setzen (Base64-codiert: cGFzc3dvcmQ=) Lösung: Die Aktivierung besteht aus 2 Schritten: Sicherheitsfunktion aktivieren Mit Dienst setdata den Sicherheitsmodus über den Datenpunkt iotsetup/security/securitymode aktivieren.
Seite 50
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "cid":-1, "data":{"value":37}, "code":200 > Beispiel: Passwort rücksetzen 21577 Aufgabe: Das existierende Passwort soll rückgesetzt werden. Lösung: Um ein Passwort rückzusetzen, den Sicherheitsmodus deaktivieren. Für die Deaktivierung ist die Eingabe des Nutzernamens und des Passworts notwendig (Felder "user"...
Seite 51
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.8 Fieldbus: IP-Einstellungen konfigurieren 58241 Unterstruktur: fieldbussetup Verfügbare Datenpunkte: Name Beschreibung Zugriff ../hostname Bezeichnung des IO-Link Masters in Feldbus-Projekt ../fieldbusfirmware Firmware-Version des IO-Link Masters ../network/macaddress MAC-Adresse des Feldbus-Ports ../network/ipaddress...
Seite 52
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.10 Fieldbus: Rückfallwerte einstellen 60466 Unterstruktur: fieldbussetup/configuration/port[n] (n = 1...8) Verfügbare Datenpunkte: Name Beschreibung Zugriff ../failsafedigitalout Rückfallwert für digitalen Ausgang - Pin 4 (DO) ../failsafeiolink Rückfallwert für IO-Link Ausgangsdaten - Pin 4 (IO-Link) rw ...
Seite 53
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.12 IO-Link Ports: Gerätevalidierung und Datenspeicherung konfigurieren 56492 Unterstruktur: iolinkmaster/port[n] (n = 1...8). Verfügbare Datenpunkte: Name Beschreibung Zugriff ../validation_datastorage_mode Verhalten des IO-Link-Ports beim Anschluss der eines neuen IO-Link Devices ../validation_vendorid IO-Link-ID des Herstellers, der validiert werden soll...
Seite 55
* = nur änderbar, wenn Feldbus-SPS nicht im Betriebszustand RUNNING > Beispiel: IO-Link Prozesswert lesen (Betriebsart "IO-Link") 16574 Aufgabe: Den aktuellen Messwert des ifm-Temperatursensors TN2531 an IO-Link-Port X2 lesen Lösung: Den Datenpunkt für die Prozess-Eingangsdaten mit dem Dienst getdata lesen. • Anfrage (Request): "code":"request",...
Seite 56
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: IO-Link Prozesswert schreiben (Betriebsart "IO-Link") 56508 Aufgabe: Der Buzzer des DV2500 anIO-Link Port X2 soll eingeschaltet werden. Der DV2500 arbeitet im On/Off-Modus.
Seite 57
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Digitalen Eingangswert lesen (Betriebsart "DI") 56507 Aufgabe: Der digitale Eingansgswert des IO-Link Devices an IO-Link Port X5 soll gelesen werden. Die Betriebsart des IO-Link Ports ist "Digital Intput (DI)".
Seite 58
> 9.2.16 IO-Link Devices: Auf Parameter zugreifen 58231 Der ifm-IoT-Core unterstützt die Konfiguration der angeschlossenen IO-Link Devices. Der Zugriff auf einen Parameter erfolgt über IO-Link Index und Subindex (→ IO Device Description (IODD) des Geräts). Unterstruktur: iolinkmaster/port[n]/iolinkdevice (n = 1...8)
Seite 59
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K • Rückgabe (Response): {"cid":4711,"code":200}...
Seite 60
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.17 IO-Link Devices: Geräteinformationen lesen und schreiben 58230 Unterstruktur: iolinkmaster/port[n]/iolinkdevice (n = 1...8) Verfügbare Datenpunkte: Name Beschreibung Zugriff ../status Status des angeschlossenen IO-Link Devices ../vendorid IO-Link ID des Herstellers ../deviceid...
Seite 61
Firmware-Version ../bootloaderrevision Bootloader-Version ../extensionrevisions Firmware- und Bootloader-Version ../fieldbustype Feldbus r ... nur lesen Zusätzliche Informationen über das AL1323 kann mit dem Dienst getidentity gelesen werden (→ Dienst: getidentity (→ S. 162)). > 9.2.21 Gateway: Zustands- und Diagnoseinformationen lesen 60468 Unterstruktur: processdatamaster Verfügbare Datenpunkte:...
Seite 62
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.22 Gateway: Firmware aktualisieren 11616 Unterstruktur: firmware Verfügbare Datenpunkte: Name Beschreibung Zugriff ../version Software-Version ../type Software-Typ ../container Struktur für die Firmware-Aktualisierung ../container/maxsize maximale Größe des Container-Struktur (in Bytes) ../container/chunksize...
Seite 63
10987 Aufgabe: Die Bezeichnung des IO-Link Masters für die Darstellung im LR SMARTOBSERVER auf AL1323 setzen. Lösung: Den Parameter [Application Tag] mit dem Dienst setdata auf den Wert [AL1323] ändern. Der Datenpunkt des Parameters [Application Tag] im Gerätebeschreibungsobjekt ist /devicetag/applicationtag.
Seite 64
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.24 Benachrichtigungen abonnieren 58298 Besitzt ein Datenpunkt das Unterelement datachanged, kann der Anwender Benachrichtigungen über Werte- oder Zustandsänderungen abonnieren. Auslöser für die Benachrichtigungen kann der Ablauf eines Timers oder ein Ereignis sein.
Seite 65
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "callback":"http://192.168.0.4:80/temp", "datatosend":[ "/iolinkmaster/port[2]/iolinkdevice/pdin", "/processdatamaster/temperature"] Zusätzlich muss das Zeitintervall des timer[1] auf einen Wert zwischen 500 ms und 2147483647 ms gesetzt werden. • Anfrage (Request): "code":"request", "cid":4712,...
Seite 66
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Beispiel: Benachrichtigungen im CSV-Format abonnieren 60214 Aufgabe: Es sollen aller 2 Sekunden die aktuellen Werte folgender Parameter an einen Netzwerk-Server mit der IP-Adresse 192.168.0.4 verschickt werden: •...
Seite 67
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "callback":"http://192.168.0.4:80/temp" > Beispiel: Abonnements prüfen 60267 Aufgabe: Informationen über das existierende Abonnement (Beispiel: Benachrichtigungen abonnieren (→ S. 64)) anzeigen. Lösung: Mit Dienst getsubscriptioninfo und den Parameterwerten cid, "adr" und "callback" des existierenden Abonnements die Informationen abrufen.
Seite 68
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.25 Web Socket nutzen 60210 Der IoT Core unterstützt die Kommunikation per WebSocket-Protokoll. Mit Web Sockets kann der Anwender einen Full-Duplex-Kommunikationkanal über eine TCP-Verbindung aufbauen. WebSockets können für folgende Dienste genutzt werden: •...
Seite 69
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "datatosend":[ "/iolinkmaster/port[2]/iolinkdevice/productname", "/iolinkmaster/port[2]/iolinkdevice/pdin", "/processdatamaster/temperature"]}...
Seite 70
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.26 MQTT-Unterstützung 60226 Der IoT Core unterstützt das MQTT-Protokoll. Das Protokoll ermöglicht es einem MQTT-Client, über einen MQTT-Broker mit dem IoT Core zu kommunizieren, um Daten anzufordern und zu empfangen. Der IoT Core kann über die MQTT-Verbindung Daten veröffentlichen (publish).
Seite 71
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Hinweise zu den Zuständen einer MQTT-Verbindung: Hinweis: Verbindungszustände (→ S. 71) Um eine MQTT-Verbindung zu erzeugen, folgende Schritte nacheinander ausführen: Sicherstellen, dass der MQTT-Broker erreichbar ist und der gewählte Port des MQTT-Brokers für die Datenübertragung freigegeben ist.
Seite 72
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: MQTT-Kommandokanal konfigurieren 60227 Aufgabe: MQTT-Kommandokanal konfigurieren und aktivieren (IP-Adresse MQTT-Broker: 192.168.82.100, Port: 1883, Topic: abc). Lösung: ► Prüfen, ob MQTT-Broker erreicbar ist und der Port freigegeben wurde. ►...
Seite 73
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "code":"request", "cid":4716, "adr":"/connections/mqttConnection/MQTTSetup/QoS/setdata", "data":{"QoS2"} > Beispiel: Temperatur an MQTT-Broker veröffentlichen 17372 Aufgabe: Temperatur des IO-Link Masters an einen MQTT-Broker veröffentlichen (IP-Adresse MQTT-Broker: 192.168.82.100, Port: 1883, Topic: abc). Lösung: •...
Seite 74
IO-Link Master konfigurieren ........................78 Prozessdaten lesen und schreiben ......................79 Firmware aktualisieren ........................... 80 60270 Der ifm-IoT-Core-Visualizer des IO-Link Masters bietet eine grafischen Nutzeroberfläche für den Zugriff auf Funktionen des ifm-IoT-Cores. Um den IoT-Core-Visualizer zu starten: ► Webbrowser starten.
Seite 75
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Benachrichtigungen verwalten 60474 Die Menüseite ermöglicht es, folgende Funktionen auszuführen • Benachrichtigungen erstellen • Aktive Benachrichtigungen anzeigen • Benachrichtigungen löschen (einzeln, alle) Voraussetzungen: •...
Seite 76
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K ► Mithilfe des Wizards schrittweise die gewünschten Benachrichtigungsparameter eingeben. > Erstellte Benachrichtigungsabonnement wird in Tabelle angezeigt. Bei zyklischen Benachrichtigungen über timer[1] oder timer[2] muss der Anwender zusätzlich die Intervallzeit des betreffenden Timers setzen.
Seite 77
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Elemente im Gerätebaum suchen 60478 Die Menüseite [Elements] ermöglicht es, die Gerätebeschreibung nach Elementen mit bestimmten Eigenschaften (status, profile, name) zu durchsuchen und die Ergebnisse auszugeben. Voraussetzungen: •...
Seite 78
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IO-Link Master konfigurieren 60475 Die Menüseite [Parameter] ermöglicht es, den IO-Link Master zu konfigurieren. Verfügbare Optionen: • Einzelne Parameter lesen und schreiben. •...
Seite 79
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Prozessdaten lesen und schreiben 60476 Die Menüseite ermöglicht es, die Prozessdaten des IO-Link Masters und der angeschlossenen IO-Link Devices zu lesen und zu schreiben. Voraussetzungen: •...
Seite 80
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Firmware aktualisieren 60477 Die Menüseite [Update] bietet die Möglichkeit, die Firmware des IO-Link Masters zu aktualisieren: Voraussetzungen: • Iot-Core-Visualizer ist gestartet. ►...
Seite 81
EDS-Datei registrieren 1979 ifm stellt für die Abbildung des AL1323 in einer EtherNet/IP-Projektierungssoftware eine EDS-Datei bereit. Der Anwender kann die EDS-Datei von der ifm-Webseite herunterladen (→ www.ifm.com). In der EDS-Datei sind alle Parameter- und Prozessdaten sowie deren gültige Wertebereiche definiert.
Seite 82
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.2 IO-Link Master in das EtherNet/IP-Projekt einbinden 8015 Der AL1323 wird als Modul eines I/O-Scanners in das EtherNet/IP-Projekt eingebunden. Voraussetzungen: > EDS-Datei des AL1323 ist installiert (→ (→ S. 81)).
Seite 83
Daten anzupassen. Zusätzlich kann der Anwender das Request Package Interval (RPI) einstellen. Um den Verbindungstyp einzustellen: Voraussetzungen: > AL1323 ist korrekt in das EtherNet/IP-Projekt eingebunden (→ IO-Link Master in das (→ S. 82, "Beispiel: Eigenschaften eines Elements EtherNet/IP-Projekt einbinden lesen"...
Seite 84
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.4 AL1323 konfigurieren 8019 Die Konfiguration des AL1323 erfolgt über die Controller Tags. Voraussetzungen: > AL1323 ist korrekt in das EtherNet/IP-Projekt eingebunden (→ IO-Link Master in das (→...
Seite 85
Die Konfiguration der IO-Link-Ports erfolgt über die Controller Tags. Der Nutzer kann jeden IO-Link-Port separat konfigurieren. Um die IO-Link-Ports zu konfigurieren: Voraussetzungen: > AL1323 ist korrekt in das EtherNet/IP-Projekt eingebunden (→ IO-Link Master in das (→ S. 82, "Beispiel: Eigenschaften eines Elements EtherNet/IP-Projekt einbinden lesen"...
Seite 86
> 9.3.6 IO-Link Devices konfigurieren 23106 Der AL1323 unterstützt die Konfiguration der angeschlossenen IO-Link Devices aus der EtherNet/IP-Projektierungssoftware heraus. ifm stellt dafür das EtherNet/IP-Objekt "IO-Link Request" bereit (→ IO-Link Requests (Objektklasse: 0x80) (→ S. 136)). Das Objekt ermöglicht den direkten Lese- und Schreibzugriff auf IO-Link-Objekte des IO-Link Devices (Indexed Service Data Unit (ISDU)).
Seite 87
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.7 Prozessdaten lesen 8518 Der Nutzer kann über die Controller Tags des AL1323 auf die zyklischen Eingangsdaten der angeschlossenen Sensoren und IO-Link Devices zugreifen. Um die Gültigkeit der zyklischen Prozessdaten zu prüfen, das PQI-Byte auswerten (→ Mapping: PQI (→...
Seite 88
Port X08: Statusinformationen + Events Um auf die zyklisch übertragenen Diagnose- und Statusinformationen zuzugreifen: ► RSLogix5000 starten. ► EtherNet/IP-Projekt öffnen. ► Im Projektbaum: Mausklick auf [Controller Tags] > [AL1323.I] > Fenster zeigt zyklische Eingangsdaten (Input Assembly). ► Diagnose- und Statusinformationen mit Variablen verknüpfen.
Seite 89
▪ Confiuration Assembly im EtherNet/IP-Projekt wird nicht ausgewertet > Azyklische Dienste nutzen 22633 Der AL1323 bietet folgende Möglichkeiten, um azyklische Kommandos auszuführen: > Kommandokanäle in zyklischen Prozessdaten 16384 Innerhalb der zyklischen Eingangsdaten und Ausgangsdaten stehen spezielle Bereiche für die azyklische Datenübertragung bereit. Über die Bereiche können sowohl Lesezugriffe als auch Schreibzugriffe realisiert werden.
Seite 90
Command Response lesen ► Im Antwortkanal: zurückgegebene Nutzdaten lesen. ► Im Anforderungskanal: [Trigger] = 0 setzen. > Azyklische Port-Kommandos 12063 Für den azyklischen Zugriff auf die Konfiguration der IO-Link-Ports des AL1323 existieren folgende Kommandos: Befehl Beschreibung Referenz → Kommando 0x10 – Set Mode...
Seite 91
Das Gerät verfügt über einen integrierten Web-Server. Der Web-Server generiert eine Webseite mit folgenden Daten: • Statusinformationen der Ports • Zugriff auf Produktseite angeschlossener IO-Link Devices (nur ifm-Geräte) • Diagnoseinformationen des Geräts • Versionsinformationen der installierten Firmware-Komponenten Um auf die Web-Schnittstelle des IO-Link Masters zuzugreifen: ►...
Seite 92
Korrekte Werte für [Vendor ID] und [Device ID] setzen enstprechend der Eigenschaften des IO-Link Devices. ► Änderungen speichern. IO-Link Device tauschen ► Altes IO-Link Device vom IO-Link Master trennen. ► Neues IO-Link Device mit dem gleichen IO-Link-Port des AL1323 verbinden. > IO-Link Master kopiert Parameterwerte aus dem Datenspeicher auf das neue IO-Link Device. >...
Seite 93
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Werkseinstellungen 16542 In den Werkseinstellungen besitzt das Gerät folgende Parametereinstellungen: Parameter Werkseinstellung [IP address] (EtherNet/IP) 192.168.1.250 [Subnet mask] (EtherNet/IP) 255.255.255.0 [IP gateway address] (EtherNet/IP) 0.0.0.0 [IP address] (IoT-Schnittstelle) 169.254.X.X...
Seite 94
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Zubehör 17853 Zubehörliste des AL1323: → www.ifm.com > Produktseite > Zubehör...
Seite 95
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Anhang Inhalt Technische Daten ........................... 96 EtherNet/IP ............................100 ifm-IoT-Core ............................150 7156...
Seite 96
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1 Technische Daten Inhalt Einsatzbereich ............................96 Elektrische Daten ........................... 96 Eingänge / Ausgänge ..........................96 Eingänge..............................97 Ausgänge ............................... 97 Schnittstellen ............................
Seite 97
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1.4 Eingänge 22820 Eingänge Anzahl der digitalen Eingänge 16; (IO-Link Port Class A: 8 x 2) Schaltpegel High [V] 11...28 Schaltpegel Low [V] 0...5 Kurzschlussfest >...
Seite 98
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K 14.1.7 Umgebungsbedingungen 22823 Umgebungsbedingungen Einsatzort Innenbereich Umgebungstemperatur [°C] -25...60 Lagertemperatur [°C] -25...85 Max. zulässige relative Luftfeuchtigkeit [%] Max. Höhe über NN [m] 2000 Schutzart IP 65;...
Seite 99
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1.10 Elektrischer Anschluss 17850 Spannungsversorgung IN X31 Steckverbindung Anschlussbelegung + 24 V DC (US) GND (US) Ethernet IN / OUT X21, X22 Steckverbindung Anschlussbelegung TX +...
Seite 100
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2 EtherNet/IP Inhalt Unterstützte Verbindungstypen ......................100 Parameterdaten ............................101 Zyklische Daten ............................104 Azyklische Daten ..........................115 22433 > 14.2.1 Unterstützte Verbindungstypen 12189 Name Configuration Input Assembly - Output Assembly -...
Seite 101
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2.2 Parameterdaten Inhalt Configuration Assembly (Instance 199) ....................101 1568 > Configuration Assembly (Instance 199) 10234 Die Werte des Configuration Assembly werden in RSLogix 5000 über die Controller Tags des EtherNet/IP-Projekts eingestellt.
Seite 102
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: Port-Konfiguration 7423 Byte Inhalt (Offset) Port Mode Port Cycle Time Swap Validation / Data Storage Vendor ID (LSB) Vendor ID (MSB) Device ID (LSB) Device ID Device ID (MSB)
Seite 103
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K ▪ [Vendor ID] Vendor ID des Herstellers des Geräts am Port (nur gültig 2 Bytes 0x0000...0xFFFF bei Port Mode: IO-Link) Vendor ID = 0x1234 ▪...
Seite 105
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Input Assembly (Instance 100): I/O-Daten + Azyklische Daten + Diagnosedaten 11134 Byte Inhalt 0...1 Port X01...X08: Digital Input Pin 2 / 4 (DI) (→ Mapping: Digitale Eingangsdaten (DI) (→...
Seite 106
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Input Assembly (Instance 101): I/O-Daten + Azyklische Daten 10992 Byte Inhalt 0...1 Port X01...X08: Digital Input Pin 2 / 4 (DI) (→ Mapping: Digitale Eingangsdaten (DI) (→...
Seite 107
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Input Assembly (Instance 102): I/O-Daten 10993 Byte Inhalt 0...1 Port X01...X08: Digital Input Pin 2 / 4 (DI) (→ Mapping: Digitale Eingangsdaten (DI) (→...
Seite 108
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: Digitale Eingangsdaten (DI) 22708 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 X08: Pin 4 X07: Pin 4 X06: Pin 4...
Seite 109
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: PQI 11015 Byte Inhalt (Offset) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Diagnosis Wrong Wrong...
Seite 110
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: Informationen + Events IO-Link Device 23465 Byte Inhalt (Offset) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 VID (LSB)
Seite 111
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K 0x5 ... 0x7 reserviert ▪ [Event m: Code: Ereignis-Code 2 Byte geräteabhängig (→ IODD-Beschreibung des Code] IO-Link Devices) Code = 0x1234 ▪ Code (MSB) = 0x12 ▪...
Seite 112
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Output Assembly (Instance 150): I/O-Daten + Azyklische Daten 9214 Byte Inhalt Port X01...X08: Digital Output - Pin 4 (DO) (→ Mapping: Digitale Ausgangsdaten (DO) (→...
Seite 113
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Output Assembly (Instance 151): I/O-Daten 14274 Byte Inhalt Port X01...X08: Digital Output - Pin 4 (DO) (→ Mapping: Digitale Ausgangsdaten (DO) (→...
Seite 114
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: Digitale Ausgangsdaten (DO) 19841 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 X08: Pin 4 X07: Pin 4 X06: Pin 4...
Seite 115
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2.4 Azyklische Daten Inhalt Azyklischer Kommandokanal .......................115 Azyklische Kommandos ........................120 Feldbusobjekte .............................127 22427 > Azyklischer Kommandokanal 10236 Innerhalb der zyklischen Prozessdaten stehen Kommandokanäle für die Übertragung von azyklischen Daten zur Verfügung.
Seite 116
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Anforderungskanal (Request) 17657 Byte Inhalt Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Port No.
Seite 117
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Antwortkanal (Response) 8468 Byte Inhalt Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Port No. (LSB) Port No.
Seite 118
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K ▪ [Data (byte 0) or Nutzdaten (Byte 0) oder Fehlercodes 1 Byte Nutzdaten: 0x00...0xFF Error Code] Error Code: → Error Codes (→ S. 119) ▪...
Seite 119
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Error Codes 15475 Fehlercode Bedeutung 0x71 Dienst nicht verfügbar (unbekannte Befehl wurde an den IO-Link Port gesendet) 0x72 Port gesperrt (ein anderer azyklischer Prozess greift auf den IO-Link Port zu) 0x73 Verboten (Zugriffsrechte verbieten Befehlsausführung) 0x74...
Seite 120
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Azyklische Kommandos Inhalt Kommando 0x10 – Set Mode .......................121 Kommando 0x20 – Set Validation ID / Data Storage ................123 Kommando 0x30 – Set Fail-safe Data Pattern ..................125 22631...
Seite 121
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommando 0x10 – Set Mode 23461 Der Befehl ändert die Betriebsart eines IO-Link-Ports des AL1323. Korrespondierender Parameter: [Port Mode] (→ Mapping: Port-Konfiguration (→ S. 102)) >...
Seite 122
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommandoantwort 8039 Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Port No. (LSB) Port No.
Seite 123
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommando 0x20 – Set Validation ID / Data Storage 23462 Der Befehl setzt das Verhalten des IO-Link Masters beim Anschluss eines neuen IO-Link Devices an einem IO-Link-Ports des Geräts.
Seite 124
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommandoantwort 20764 Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Port No. (LSB) Port No.
Seite 125
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommando 0x30 – Set Fail-safe Data Pattern 23464 Der Befehl setzt das Verhalten des Ausgänge bei einer Unterbrechung der EtherNet/IP-Verbindung und die entsprechenden Rückfallwerte. Korrespondierender Parameter: [Fail-safe Mode] (→...
Seite 126
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Kommandoantwort 23529 Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Port No. (LSB) Port No.
Seite 127
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Feldbusobjekte Inhalt CIP-Klassen-Services ...........................128 CIP-Objektklassen ..........................128 Identity Object (Objektklasse: 0x01) .....................129 Message Router Object (Objektklasse: 0x02) ..................131 Assembly Object (Objektklasse: 0x04) ....................132 Connection Manager Object (Objektklasse: 0x06) ................133 Device Level Ring Object (Objektklasse: 0x47) ...................134 Quality of Service (Objektklasse: 0x48) ....................135...
Seite 128
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > CIP-Klassen-Services 23651 Das Gerät unterstützt folgende Klassen- und Instanz-Services: Klassen-Code Service Beschreibung Get Attribute All Alle Attributwerte der Klasse oder Instanz lesen Set Attribute All Alle Attributwerte der Klasse oder Instanz ändern Reset...
Seite 129
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Identity Object (Objektklasse: 0x01) 23119 Das Identity Object enthält allgemeine Informationen über das Gerät. > Klassenattribute 23648 Attr.-ID Zugriff Name Datentyp Beschreibung Wert Revision...
Seite 130
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Unterstützte Services 23667 Service-Code Name Klasse Attribut Beschreibung Get_Attribute_All Alle Attribute lesen Reset Rücksetzen Get_Attribute_Single Einzelnes Attribut lesen Set_Attribute_Single Einzelnes Attribut ändern Wenn ein Identity Object eine Reset-Anforderung empfängt, dann führt es folgende Aktionen aus: •...
Seite 131
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Message Router Object (Objektklasse: 0x02) 23694 Das Message Router Object stellt einen Zugang zur Verfügung, mit dem ein EtherNet/IP-Client einen Service zu jeder Objektklasse oder Instanz in dem pyhsikalischen Gerät adressieren kann. >...
Seite 132
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Assembly Object (Objektklasse: 0x04) 23690 Das Assembly Object bindet Attribute mehrerer Objekte, damit Daten über eine Verbindung zu oder von jedem Objekt gesendet oder empfangen werden können. >...
Seite 133
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Connection Manager Object (Objektklasse: 0x06) 23698 Das Connection manager Object ordnet und verwaltet die internen Ressourcen, die für Verbindungen genutzt werden. >...
Seite 134
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Device Level Ring Object (Objektklasse: 0x47) 23657 Das Device Level Ring (DLR) Object stellt die Schnittstelle für Konfiguration und Statusinformationen dar. >...
Seite 135
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Quality of Service (Objektklasse: 0x48) 23661 Quality of Service (QoS) ermöglicht die Priorisierung von Ethernet-Frames. Die Prioritäten der Ethernet-Frames können mit den Attributen "Differentiate Service Code Points" (DSCP) oder "802.1Q Tag"...
Seite 136
23121 Das herstellerspezifische Object "IO-Link Requests" ermöglicht den Lese- und Schreibzugriff auf die IO-Link-Objekte eines an den AL1323 angeschlossenen IO-Link Devices über ISDU (Index Service Data Unit). Das Objekt bildet die Mechanismen der CIP-Adressierung auf das IO-Link Protokoll ab. >...
Seite 137
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Response 23114 • Positive Antwort Wurde der Service fehlerfrei ausgeführt (CIP Error Code = 0), werden die gelesenen Daten byteweise zurückgegeben (CIP User Specific Service Data). Die Antwort liegt in folgendem Format vor: CIP-Format Datentyp MSG Config...
Seite 138
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K • Negative Antwort Tritt bei der Ausführung des Services ein Fehler auf (CIP Error Code <> 0), dann werden wird ein Erweiterter Fehler-Code übertragen (CIP Extended Error Code). Ist der CIP Error Code = 0x1E, dann ist CIP Extended Error Code = 0x00 und es werden im Bereich CIP User Specific Service Data der IO-Link Error Code und der IO-Link Additional Code übertragen.
Seite 139
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Parameterwert eines IO-Link Devices lesen 23110 Aufgabe: Wert des Parameters X eines IO-Link Devices lesen • IO-Link Device an Port: 0x02 •...
Seite 140
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Write_ISDU 23111 Mit Write_ISDU können Parameter eines angeschlossenen IO-Link Devices geändert werden. > Request 23703 Attribute bestimmt den IO-Link-Port, an den das IO-Link Gerät angeschlossen ist. Der Bereich User Specific Service Data enthält IO-Link-Index, IO-Link-Subindex des IO-Link Objekts, dessen Wert geändert werden soll.
Seite 141
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K • Negative Antwort Tritt bei der Ausführung des Services ein Fehler auf (CIP Error Code <> 0), dann werden wird ein Erweiterter Fehler-Code übertragen (CIP Extended Error Code). Ist der CIP Error Code = 0x1E, dann ist CIP Extended Error Code = 0x00 und es werden im Bereich CIP User Specific Service Data der IO-Link Error Code und der IO-Link Additional Code übertragen.
Seite 142
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Parameterwert eines IO-Link Devices ändern 23109 Aufgabe: Wert des Parameters X eines IO-Link Devices ändern • IO-Link Device an Port: 0x03 •...
Seite 143
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Write Failsafe Pattern 51657 Mit Write Failsafe Pattern kann der Rückfallwert eines IO-Link Ports geschrieben werden. > Request 51658 CIP Attribute bestimmt den IO-Link Port. Der Bereich CIP User Specific Service Data enthält die Failsafe Mode und den Rückfallwert (Failsafe Pattern).
Seite 144
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K • Negative Antwort Tritt bei der Ausführung des Services ein Fehler auf (CIP Error Code <> 0), dann wird ein Erweiterter Fehler-Code übertragen (CIP Extended Error Code). Die Antwort liegt in folgendem Format vor: CIP-Format Datentyp MSG Config...
Seite 145
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Rückfallwert schreiben 51663 Aufgabe: Fail-safe Mode für IO-Link Port X02 auf "Fail-safe with pattern" und Rückfallwert auf 0x1234 schreiben • IO-Link Device an Port: 0x02 •...
Seite 146
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > TCP/IP Object (Objektklasse: 0xF5) 23127 TCP/IP Interface Object ermöglicht die Konfiguration der physikalischen Netzwerk-Schnittstelle des Geräts. > Klassenattribute 23647 Attr ID Zugriff Name Datentyp Beschreibung...
Seite 147
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Attr.ID Zugriff Name Datentyp Beschreibung voreingestellt interface: the Ethernet Link object ▪ ▪ Path Size UINT Länge (in Little Endian Format als WORD) 02 00 ▪...
Seite 148
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Ethernet Link Object (Objektklasse: 0xF6) 23129 Das Ethernet Link Object enthält Statusinformationen der Ethernet-Schnittstelle. > Klassenattribute 23645 Attr ID Zugriff Name Datentyp Beschreibung Wert...
Seite 149
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Attr.-ID Zugriff Name Datentyp Beschreibung voreingestellt Optical fiber 4...255 reserviert Interface state USINT Aktueller Zustand der Schnittstelle unbekannt aktiv; sende- und empfangsbereit inaktiv Testmodus 4...255...
Seite 150
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3 ifm-IoT-Core Inhalt Übersicht: IoT-Profile ..........................151 Übersicht: IoT-Typen ..........................158 Übersicht: IoT-Dienste ..........................159 8988...
Seite 151
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.1 Übersicht: IoT-Profile Inhalt Profil: blob .............................151 Profil: deviceinfo ...........................152 Profil: devicetag ............................152 Profil: iolinkdevice_full ..........................153 Profil: iolinkmaster ..........................153 Profil: mqttCmdChannel ........................154 Profil: mqttCmdChannelSetup ......................154 Profil: mqttConnection ..........................154 Profil: mqttSetup ...........................155...
Seite 152
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: deviceinfo 17135 Element (identifier) Eigenschaften Pflicht Kommentar ▪ deviceinfo type = structure kennzeichnet Element als Geräteinformation ▪ profile = deviceinfo ../devicename type = data optional...
Seite 153
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: iolinkdevice_full 7376 Element (identifier) Eigenschaften Pflicht Kommentar ▪ iolinkdevice type = structure Struktur eines IO-Link Devices ▪ profile = iolinkdevice_full ../vendorid type = data obligatorisch...
Seite 154
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Profil: mqttCmdChannel 60217 Element (identifier) Eigenschaften Pflicht Kommentar ▪ mqttCmdChannel type = structure Profil des MQTT-Kommandokanals ▪ profile = commChannel ▪ ../type type = data obligatorisch Protokolltyp der Schnittstelle...
Seite 155
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Profil: mqttSetup 60218 Element (identifier) Eigenschaften Pflicht Kommentar ▪ mqttSetup type = structure Eigenschaften des mqtt-Kommandokanals ▪ profile = mqttSetup ▪ ../QoS type = data obligatorisch Quality of Service der MQTT-Verbindung...
Seite 156
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: parameter 16545 Das Profil wird genutzt, um Elemente vom Type data als Paramater zu kennzeichnen (azyklische Daten). Das Profil definiert keine Unterstruktur. >...
Seite 157
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: software/uploadedablesoftware 12559 Element (identifier) Eigenschaften Pflicht Kommentar ▪ software type = structure Software, die über den IoT Core auf das Gerät geladen werden kann ▪...
Seite 158
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.2 Übersicht: IoT-Typen 16547 Der ifm-IoT-Core nutzt folgende Elementtypen: Name Beschreibung structure Element ist ein Strukturelement (wie ein Ordner im Dateisystem)
Seite 159
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.3 Übersicht: IoT-Dienste Inhalt Dienst: factoryreset ..........................159 Dienst: getblobdata ..........................160 Dienst: getdata .............................160 Dienst: getdatamulti ..........................161 Dienst: getelementinfo ..........................161 Dienst: getidentity ..........................162 Dienst: getsubscriberlist ........................163 Dienst: getsubscriptioninfo ........................164 Dienst: gettree ............................165...
Seite 160
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getblobdata 41972 Name: getblobdata Beschreibung: Der Dienst liest ein Binary Large Object (blob). Anwendbar auf: datastorage Anfragedaten (data): Datenfeld Pflichtfeld Datentyp Default Beschreibung...
Seite 161
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getdatamulti 17964 Name: getdatamulti Beschreibung: Der Dienst liest sequentiell die Werte mehrerer Datenpunkte und gibt diese aus. Für jeden Datenpunkt werden der Wert und ein Diagnosecode ausgegeben. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld...
Seite 162
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getidentity 52381 Name: getidentity Beschreibung: Der Dienst liest die Geräteinformationen des AL1323 und gibt sie aus. Anfragedaten (Feld "data"): keine Rückgabedaten (Feld "data"): Datenfeld Pflichtfeld...
Seite 163
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getsubscriberlist 60239 Name: getsubscriberlist Beschreibung: Der Dienst liefert eine Liste mit allen aktiven Abonnements. Anfragedaten (Feld "data"): keine Rückgabedaten (Feld "data"): Array mit jeweils folgenden Daten Datenfeld Pflichtfeld Datentyp...
Seite 164
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getsubscriptioninfo 60244 Name: getsubscriptioninfo Beschreibung: Der Dienst liefert Informationen über ein existierendes Abonnement (subscribe). Für die Abfrage müssen folgende Parameter des existierenden Abonnements genutzt werden: •...
Seite 165
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Dienst: gettree 60201 Name: gettree Beschreibung: Der Dienst liest die Gerätebeschreibung des IO-Link Masters und gibt sie als JSON-Objekt aus. Die Ausgabe kann auf einen Teilbaum der Gerätebeschreibung begrenzt werden. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld...
Seite 166
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: install 35379 Name: install Beschreibung: Der Dienst installiert die in einem Speicherbereich des Geräts gespeicherte Firmware. Anwendbar auf: container Anfragedaten (data): keine Rückgabedaten (data): keine >...
Seite 167
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: querytree 60205 Name: querytree Beschreibung: Der Dienst durchsucht einen Gerätebaum nach den Kriterien profile, type und name und gibt eine Liste aus mit den URLs der gefundenen Elemente. Mindestens eines der Suchkriterien muss angegeben werden.
Seite 168
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: setblock 12224 Name: setblock Beschreibung: Der Dienst setzt die Werte mehrerer Datenpunkte einer Struktur gleichzeitig. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld Datentyp Beschreibung datatoset...
Seite 169
"cid":4711, "adr":"devicetag/applicationtag/setdata", "data":{ "newvalue":"ifm IO-Link master", "duration":"lifetime"} > Dienst: signal 25406 Name: signal Beschreibung: Der Dienst löst das Blinken der Status-LEDs des AL1323 aus. Anfragedaten (Feld "data"): keine Rückgabedaten (Feld "data"): keine Beispiel: "code":"request", "cid":4711, "adr":"firmware/signal" > Dienst: start 60232 Name: start Beschreibung: Der Dienst startet eine Verbindung.
Seite 170
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: start_stream_set 36563 Name: start_stream_set Beschreibung: Der Dienst startet die sequenzielle Übertragung mehrerer Datenfragmente. Anwendbar auf: Objekte vom Typ data Anfragedaten (data): Datenfeld Pflichtfeld Datentyp...
Seite 171
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: subscribe 60208 Name: subscribe Beschreibung: Der Dienst abonniert die Werte von Datenpunkten. Die zu abonnierenden Datenpunkte werden als Liste übergeben. Der IoT Core sendet Änderungen an die in callback definierte Datensenke.
Seite 172
IO-Link Master mit EtherNet/IP-Schnittstelle DataLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K • EventNo: Ereignisnummer • EventStatus: Statuscode des Ereignisses • EventData: Eventdaten • DataStatus_1: Statuscode des 1. Elements in Liste datatosend • DataValue_1: Wert des 1. Elements in Liste datatosend •...
