AL1307
IO-Link Master mit PROFINET-Schnittstelle

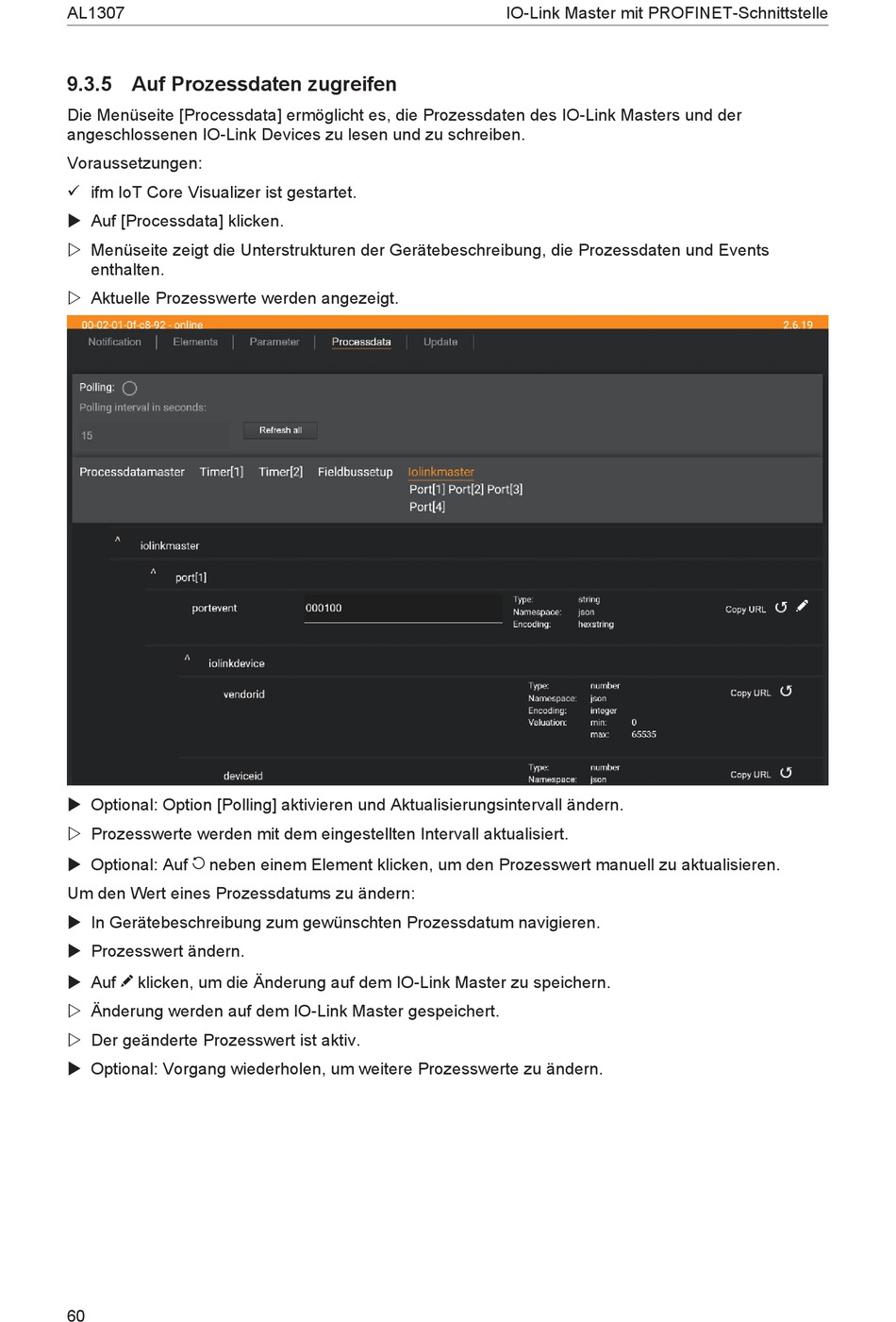

9.3.5 Auf Prozessdaten zugreifen
Die Menüseite [Processdata] ermöglicht es, die Prozessdaten des IO-Link Masters und der
angeschlossenen IO-Link Devices zu lesen und zu schreiben.
Voraussetzungen:
ü ifm IoT Core Visualizer ist gestartet.
u Auf [Processdata] klicken.
w Menüseite zeigt die Unterstrukturen der Gerätebeschreibung, die Prozessdaten und Events
enthalten.
w Aktuelle Prozesswerte werden angezeigt.
u Optional: Option [Polling] aktivieren und Aktualisierungsintervall ändern.
w Prozesswerte werden mit dem eingestellten Intervall aktualisiert.
u Optional: Auf neben einem Element klicken, um den Prozesswert manuell zu aktualisieren.
Um den Wert eines Prozessdatums zu ändern:
u In Gerätebeschreibung zum gewünschten Prozessdatum navigieren.
u Prozesswert ändern.
u Auf klicken, um die Änderung auf dem IO-Link Master zu speichern.
w Änderung werden auf dem IO-Link Master gespeichert.
w Der geänderte Prozesswert ist aktiv.
u Optional: Vorgang wiederholen, um weitere Prozesswerte zu ändern.
60
