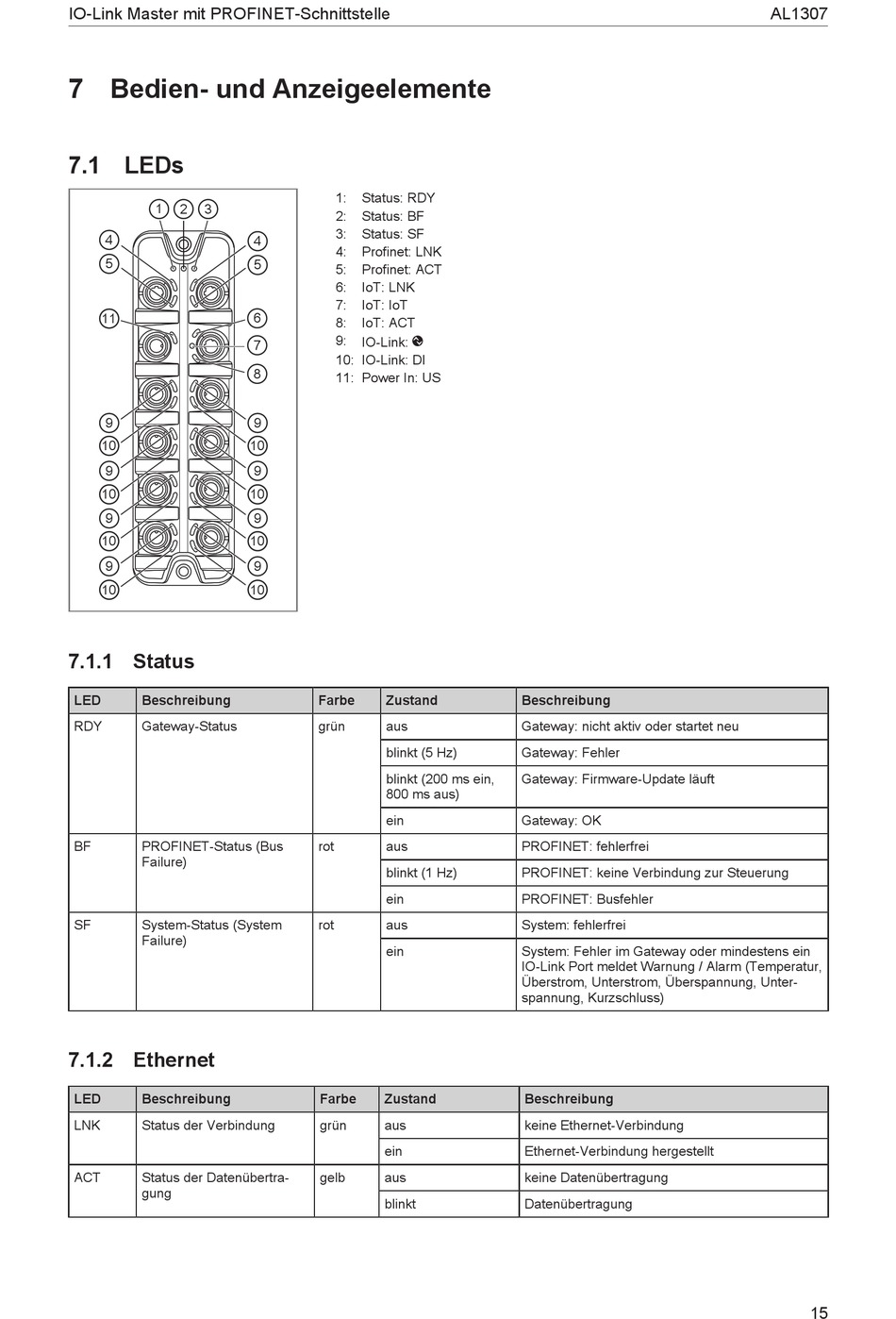

IO-Link Master mit PROFINET-Schnittstelle
7 Bedien- und Anzeigeelemente
7.1 LEDs
1
2
3
4
5
11
9
10
9
10
9
10
9
10
7.1.1 Status
LED
Beschreibung
RDY
Gateway-Status
BF
PROFINET-Status (Bus
Failure)
SF
System-Status (System
Failure)
7.1.2 Ethernet
LED
Beschreibung
LNK
Status der Verbindung
ACT
Status der Datenübertra-
gung
1:
Status: RDY
2:
Status: BF
3:
Status: SF
4
4:
Profinet: LNK
5
5:
Profinet: ACT
6:
IoT: LNK
7:
IoT: IoT
6
8:
IoT: ACT
IO-Link:
7
9:
10: IO-Link: DI
8
11: Power In: US
9
10
9
10
9
10
9
10
Farbe
Zustand
grün
aus
blinkt (5 Hz)
blinkt (200 ms ein,
800 ms aus)
ein
rot
aus
blinkt (1 Hz)
ein
rot
aus
ein
Farbe
Zustand
grün
aus
ein
gelb
aus
blinkt
Beschreibung
Gateway: nicht aktiv oder startet neu
Gateway: Fehler
Gateway: Firmware-Update läuft
Gateway: OK
PROFINET: fehlerfrei
PROFINET: keine Verbindung zur Steuerung
PROFINET: Busfehler
System: fehlerfrei
System: Fehler im Gateway oder mindestens ein
IO-Link Port meldet Warnung / Alarm (Temperatur,
Überstrom, Unterstrom, Überspannung, Unter-
spannung, Kurzschluss)
Beschreibung
keine Ethernet-Verbindung
Ethernet-Verbindung hergestellt
keine Datenübertragung
Datenübertragung
