KLASS Fan HELIX Anleitung Seite 32

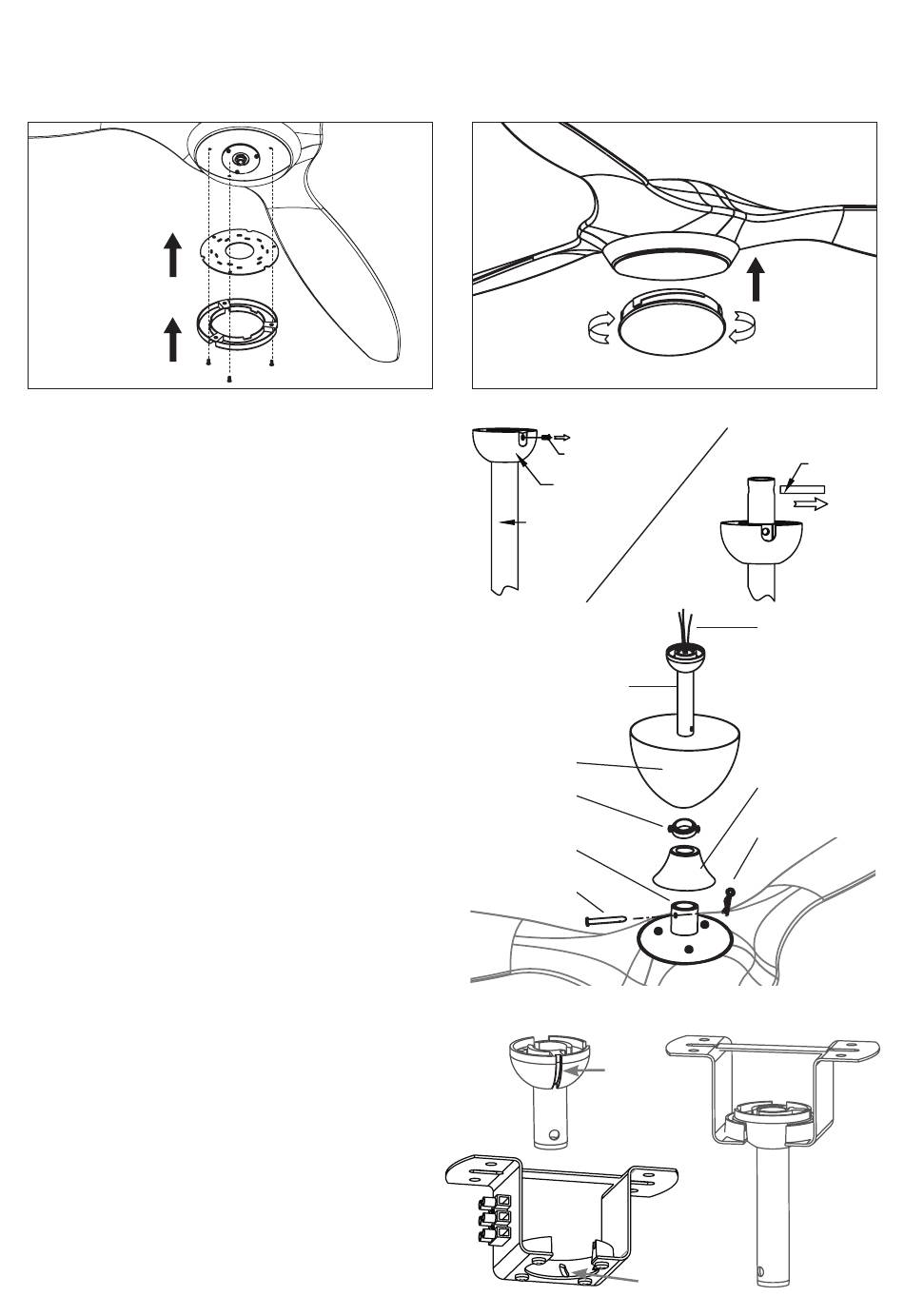

- Fije la placa LED y la cubierta LED a
la base del kit de luz con tres tornillos.
5
- Seleccione la varilla de prolongación
para la altura conveniente.
- Si la varilla disponible no es lo
suficientemente larga, contacte con su
distribuidor de ventilador.
- Quite el tornillo y el perno de la rótula.
- Retire el clip de bloqueo, y los dos
tornillos del acoplador.
- Inserte la varilla a través de la cubierta
del acoplador y la de techo, y pase los
cables eléctricos a través de la varilla.
- Vuelva a colocar los tornillos y el
perno en la rótula, asegúrese de fijar
los tornillos.
- Inserte la varilla en el acoplador,
inserte los tornillos y el clip de bloqueo,
apriete los dos tornillos en el acoplador
y cierre con la cubierta.
6
Colocar la carcasa del motor en la
placa de montaje, la muesca de la junta
esférica debe alinearse con la ranura
de la placa de montaje.
- Instale la el difusor de luz.
tornillo
rótula
varilla
tige
cubierta techo
cierre
acoplador
perno
muesca
30
perno
cables
cubierta
acoplador
clip bloqueo
ranura
