Montage und Verdrahtung
5.7
Vorgeschriebene Einbaulage
Einschränkung von Einbaulage und Betriebstemperaturbereich
Sorgen Sie bei der Montage der Klemmen dafür, dass im Betrieb oberhalb und unterhalb der Klemmen
ausreichend Abstand zu anderen Komponenten eingehalten wird, so dass die Klemmen ausreichend
belüftet werden!
Vorgeschriebene Einbaulage
Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der EL/KL-Klemmen weisen nach vorne (siehe Abb. „Empfohlene Abstände bei Standard Einbaulage").
Die Klemmen werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der Elektronik
durch Konvektionslüftung ermöglicht. Bezugsrichtung „unten" ist hier die Erdbeschleunigung.

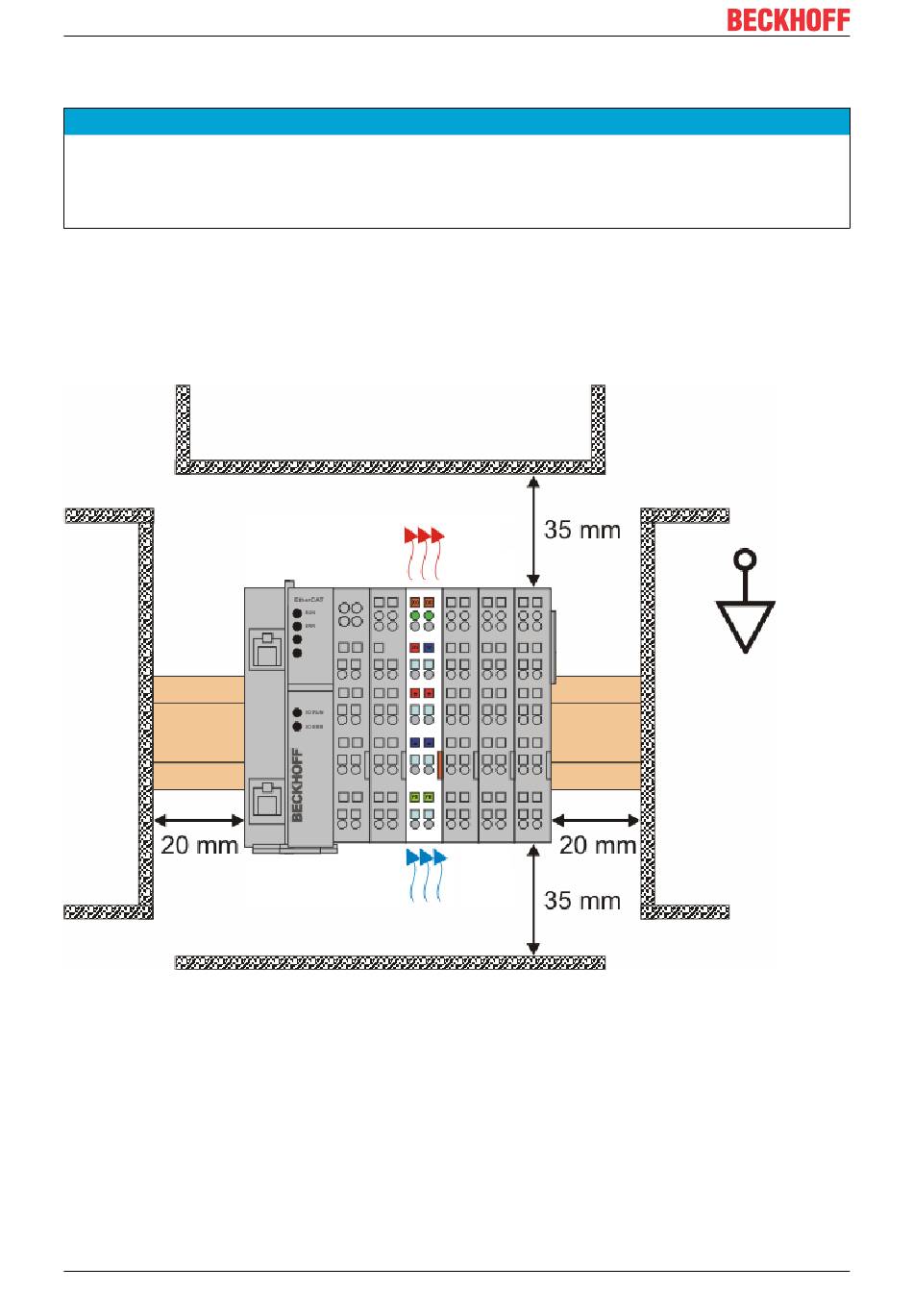

Abb. 23: Empfohlene Mindestabstände bei Standard Einbaulage
Die Einhaltung der Abstände nach der obigen Abbildung wird dringend empfohlen!
44
HINWEIS
Version: 2.0
EL3783
