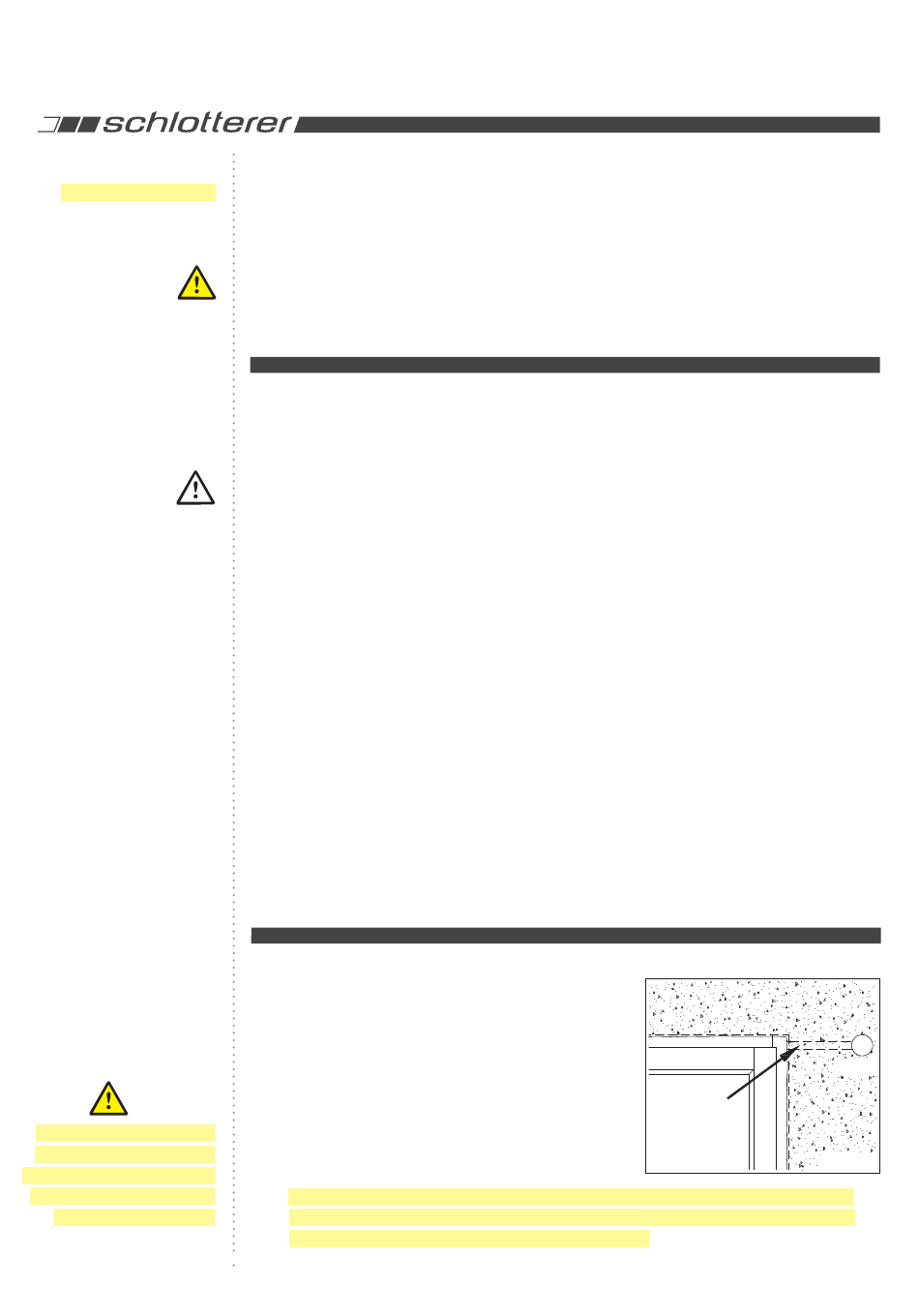

Allgemeines; Wichtige Hinweise - Elero Roltop M Einstellanleitung

EINSTELLANLEITUNG
ROLLLADEN MOTOR

4. Allgemeines

Wichtige Hinweise

Bei Verlängerung, Netz
unterbrechen !
Nachfolgende Hinweise für
den Probelauf beachten !
5. Funktionstest
- Probelauf
Keine Gewalt anwenden,
da die Funktion sonst
nachhaltig beschädigt
werden kann !
6. Informationen für
den Elektriker
(Bild 1)
Hinweis:
Ist eine Automatik-Steue-
rung mit Niederspannung
vorgesehen, so sind für die
Steuerleitungen getrennte
Leerrohre vorzusehen.
03/2020 © by Schlotterer, Adnet
Elero Roltop M (Frei Einstellbar)
4.1 Bei Verwendung von Steuerungen unbedingt beachten:
Vor Anschluss an die Steuerungen unbedingt einen Probelauf mit jedem einzel-
nen Behang ohne Anschluss an diese Steuerungsanlagen durchführen. Sollte
es später zu Problemen kommen, so ist leicht nachzuweisen, dass der Behang
ohne Steuerungsanschluss problemlos funktioniert hat und mögliche Fehler mit
großer Sicherheit nicht im Bereich des Motors selbst liegen.
4.2 Trotz ab Werk vormontierter Behang-Elemente einen Probelauf nach der Montage
durchführen. Nachfolgende Hinweise für den Probelauf beachten !
5.1 Ein Original-Probekabel mit entsprechenden Druckknöpfen verwenden. Darauf
achten, dass sich während des Probelaufs keine Personen im Gefahrenbereich
befinden. Den Probelauf nur mit Sichtkontakt zum Behang durchführen.
5.2 Mindestens zwei vollständige Probefahrten in AUF- und AB-Richtung
durchführen.
5.3 Nach Anschluss des Probekabels an das Stromnetz den Behang vorsichtig
abfahren und schließen.
5.4 Allfällige Klebestreifen, Transportsicherungen und andere Hindernisse entfernen.
5.5 Probelauf immer nur mit einem Motor.
5.6 Beachten, dass durch den Transport vom Werk zur Baustelle der Behang im
Kasten seitlich verschoben sein kann. Vorsicht beim ersten Ablaufen des Rollla-
dens ! Allenfalls Lamellen händisch in den Führungsschienen einrichten.
5.7 Bei diesen Lernfahrten fährt der Motor stark gegen den unteren und oberen
Endschlag, reduziert dieses Drehmoment jedoch bei den weiteren Fahrten.
5.8 Überprüfen, ob der Behang funktionsgerecht innerhalb der Führungsschienen
eingefädelt ist und frei laufen kann..
5.9 Jeder Motor besitzt einen Überhitzungsschutz (Wärmethermostat), der den
Antrieb bei zu großer Belastung abschaltet. Dies kann bereits beim Probelauf
nach ca. 5 minütigem aufeinanderfolgenden Auf- und Abfahren eines Behanges
vorkommen. Nach einer Abkühlungsphase von ca. 10 bis 15 Minuten ist der
Motor wieder betriebsbereit.
6.1 Leerverrohrung raumseitig abdichten !
6.2 Leerverrohrung:
Unbedingt Leerrohre in den Kabelaustritt am
Raffstorekasten führen. Bei Schäden am Motor
(z.B. durch Blitzschlag) muss bei Motorausbau
das Kabel herausgezogen werden. Bei Verwen-
dung von Steuergeräten im zentralen Schalt-
schrank ist in der Nähe des Elements eine Dose
mit zugänglicher Klemmstelle zu setzen.
6.3 Den Anschluss des Motors NIEMALS unter Spannung durchführen ! Das Motor-
kabel ist vor Anschluss auf eventuelle Beschädigungen durch den Transport zu
prüfen. Querschnitt der Netzleitung mind. 1,5 mm ².
81000852020a NASA MOTOR 2 / 5 Druckfehler und technische Änderungen vorbehalten.
Leerverrohrung
Dose
Bild 1
