hübner AMSH 40 Betriebs- Und Montageanleitung

hübner AMSH 40 Betriebs- Und Montageanleitung

Hohlwellen absolutwert drehgeber
Inhaltsverzeichnis

Werbung

Deutsch
Betriebs- und Montageanleitung

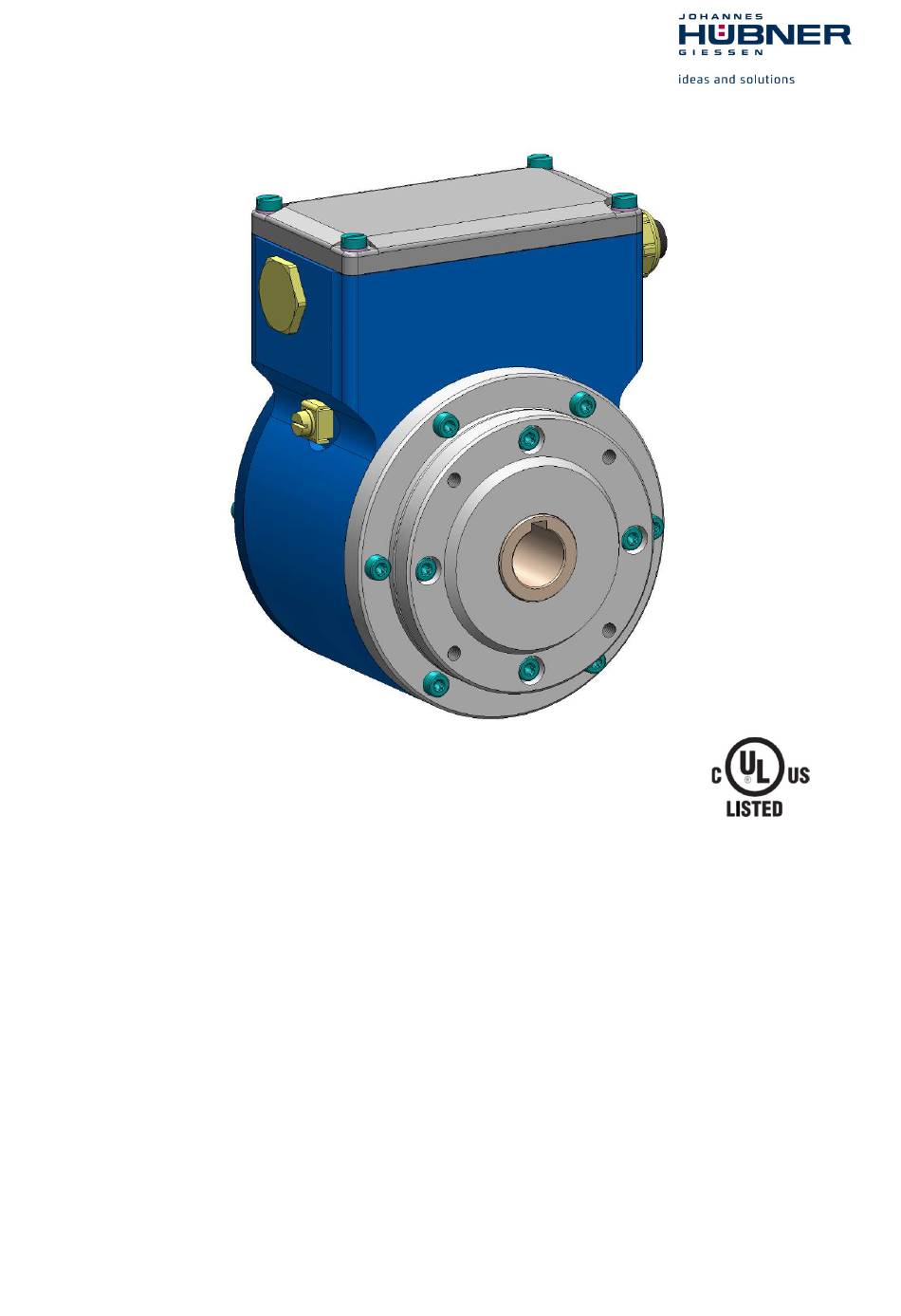

Hohlwellen Absolutwert Drehgeber
AMSH 40
ASSH 40
ASPAH 40
Vor Montage, Installationsbeginn und anderen
Arbeiten Betriebs- und Montageanleitung lesen!
Für künftige Verwendungen aufbewahren!
Original Betriebs- und Montageanleitung
AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx
ID 78407
Multiturn
Singleturn
Parallel

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für hübner AMSH 40

  • Seite 1 Deutsch Betriebs- und Montageanleitung Hohlwellen Absolutwert Drehgeber AMSH 40 Multiturn ASSH 40 Singleturn ASPAH 40 Parallel Vor Montage, Installationsbeginn und anderen Arbeiten Betriebs- und Montageanleitung lesen! Für künftige Verwendungen aufbewahren! Original Betriebs- und Montageanleitung AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx ID 78407...
  • Seite 2 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 Warenzeichen Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer entsprechenden Besitzer. Geschützte Warenzeichen ™ oder ® sind in diesem Handbuch nicht immer als solche gekennzeichnet. Dies bedeutet jedoch nicht, dass sie frei verwendet werden dürfen.
  • Seite 3: Inhaltsverzeichnis

    5.4 Lagerung der Packstücke (Geräte) ................14 6 Montage und Inbetriebnahme ..................15 6.1 Sicherheitshinweise ....................15 6.2 Technische Hinweise ....................15 6.3 Erforderliches Werkzeug ...................15 6.4 Montagevorbereitung ....................16 6.5 Montage eines Hohlwellen Absolutwert Drehgebers mit Passfeder (Bsp. AMSH 40) 16 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 4 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 6.6 Montage eines Hohlwellen Absolutwert Drehgebers mit Spannelement (Bsp. AMSH 40) 18 7 Prüfungen ........................20 7.1 Sicherheitshinweise ....................20 7.2 Wartungsinformationen .....................20 7.3 Prüfplan ........................20 8 Entsorgung........................20 8.1 Entsorgungsablauf ....................20 9 Ersatzteile ........................20...
  • Seite 5: Allgemeines

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 1 Allgemeines 1.1 Informationen zur Betriebs- und Montageanleitung Diese Betriebs- und Montageanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Sie ist vor Beginn aller Arbeiten sorgfältig durchzulesen und zu beachten.
  • Seite 6: Haftungsbeschränkung

    Pflichten zur Arbeitssicherheit sowie den für den Einsatzbereich des Gerätes gültigen Sicherheits-, Unfallverhütungs- und Umweltvorschriften. 2.2 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. Die Hohlwellen Absolutwert Drehgeber AMSH 40, ASSH 40, ASPAH 40 dienen Positionserfassung. Ansprüche...
  • Seite 7: Nicht Bestimmungsgemäße Verwendung

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 2.3 Nicht bestimmungsgemäße Verwendung Das Gerät darf nicht in explosionsgefährdeten Bereichen eingesetzt werden. Auf das Gerät darf außer seinem Eigengewicht und der während des Betriebes unvermeidlich auftretenden Schwingungen und Stöße keine weitere mechanische Belastung ausgeübt werden.
  • Seite 8: Technische Daten

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 3 Technische Daten 3.1 Typenschild-Beispiele Das Typenschild befindet sich außen am Gehäuse und enthält folgende Angaben: Hersteller, Anschrift   Typ, Baujahr CE-Kennzeichnung   Seriennummer (S/N)  Artikel (ID) ...
  • Seite 9: Typenschlüssel

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 3.2 Typenschlüssel 1312 1024G 90G NG /20P Absolutwert Drehgeber M = multiturn S = singleturn S = SSI-Schnittstelle PA = Parallel-Schnittstelle Inkrementalausgang (ohne Nullimpuls) Hohlwellenausführung Mit isolierter Lagerung „HYBRID LAGER“...
  • Seite 10: Elektrische Daten Amsh 40

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 3.3 Elektrische Daten AMSH 40 12 V … 30 V DC Versorgungspannung Für UL und CSA Class 2 versorgt Leerlaufleistungsaufnahme ca. 1 W Auflösung Singleturn Max. 16 Bit (65536 Schritte pro Umdrehung) siehe Typenschild Auflösung Multiturn...
  • Seite 11: Elektrische Daten Optionale Inkremental-Ausgänge

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 3.6 Elektrische Daten Optionale Inkremental-Ausgänge Inkremental-Ausgang 1 und 2 12 V … 30 V DC Versorgungspannung Für UL und CSA Class 2 versorgt Leerlaufleistungsaufnahme ca. 2 W Impulszahl 2048, 4096, 8192 (siehe Typenschild) strombegrenzte Push-Pull-Leitungstreiber Ausgänge...
  • Seite 12: Datenübertragungsmodi Am Beispiel Eines Ams 40-1312 Gebers

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 3.7 Datenübertragungsmodi am Beispiel eines AMS 40-1312 Gebers Die Datenübertragung erfolgt nach dem SSI - Verfahren (Serial Synchronous Interface). Dabei werden dem Geber an den Eingänge „CLCK“ und „CLCKG“ (invertiert) über einen Optokoppler- eingang 25 Taktimpulse (AMS) bzw.
  • Seite 13: Mechanische Daten

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 Status-Ausgang An dem Ausgang „Status“ wird ein Signal ausgegeben, welches das einwandfreie Arbeiten des Abso- lutwert Drehgebers wie folgt anzeigt: im fehlerfreien Zustand wird an „Status“ ein HIGH-Pegel angezeigt.
  • Seite 14: Transport, Verpackung Und Lagerung

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 5 Transport, Verpackung und Lagerung 5.1 Sicherheitshinweise für den Transport VORSICHT! Sachschaden durch unsachgemäßen Transport! Diese Symbole und Hinweise auf der Verpackung sind zu beachten:  Nicht werfen, Bruchgefahr ...
  • Seite 15: Montage Und Inbetriebnahme

    Zur Erfüllung der Schutzart muss der Durchmesser des Anschlusskabels passend zur Kabelverschrau- bung sein (siehe Maßzeichnungen, Kapitel 12). Rillenkugellager Die Hohlwellen Absolutwert Drehgeber AMSH 40, ASSH 40, ASPAH 40 besitzen wartungsfreie, lebens- dauergeschmierte Rillenkugellager. Lagerwechsel dürfen nur vom Hersteller durchgeführt werden. Das Öffnen des Geräts bewirkt den Ver- lust der Garantie.
  • Seite 16: Montagevorbereitung

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 6.4 Montagevorbereitung 1. Zubehör auf Vollständigkeit überprüfen (s. Maßzeichnungen, Kapitel 12). HINWEIS! Befestigungsschrauben und Erdungskabel gehören nicht zum Lieferumfang. 2. Vorbereitung der Anbaustelle: (Motor-)Welle, Zentrierung, Anschraubflächen und Befestigungsge- winde säubern und auf Beschädigungen überprüfen. Beschädigungen beseitigen! 6.5 Montage eines Hohlwellen Absolutwert Drehgebers mit Passfeder (Bsp.
  • Seite 17 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 Stützarm (3) mit 4 Tensilock-Schrauben (2) am (12) befestigen. Hohlwellen Absolutwert Drehgeber HINWEIS! Der Stützarm kann in vier unterschiedlichen Richtungen am Gerät befestigt werden. Montieren Sie das Gerät, wenn möglich, so dass die Anschlüsse nach unten zeigen! Hohlwellen Absolutwert Drehgeber auf der Adapterwelle montieren.
  • Seite 18: Montage Eines Hohlwellen Absolutwert Drehgebers Mit Spannelement

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 6.6 Montage eines Hohlwellen Absolutwert Drehgebers mit Spannelement (Bsp. AMSH 40) Abb. 2: Adapterwelle (1) leicht einfetten. 2. Spannelement (14) auf Adapterwelle bis zum Anschlag schieben. 3. Stützarm (3) mit 4 Tensilock-Schrauben (2) am Hohlwellen Absolutwert Drehgeber (12) befestigen.
  • Seite 19 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 6. Hohlwellengerät mit unverlierbarer Verschlußschraube (13) verschließen. 7. Befestigung der Drehmomentstütze: Befestigung ohne Fußplatte: Gelenkkopf (10) der Drehmomentstange (7) an einem feststehenden Punkt (z.B. am Motorgehäuse) befestigen. Befestigung mit Fußplatte: Fußplatte (8) mit 2 Skt.-Schrauben (9) an einem feststehenden Punkt (z.B.
  • Seite 20: Prüfungen

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 7 Prüfungen 7.1 Sicherheitshinweise HINWEIS/PERSONAL! Die Überprüfung des Geräts und des Anbaus darf nur von Fachpersonal ausgeführt werden. Bei der Prüfung und anderen Arbeiten am Gerät sind die Sicherheitshinweise des Kapitels 2 zu beachten! 7.2 Wartungsinformationen...
  • Seite 21: Anschließen Des Hohlwellen Absolutwert Drehgebers (Elektrisch)

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 10 Anschließen des Hohlwellen Absolutwert Drehgebers (elektrisch) 10.1 Anschlusstechnik Zum Schutz der Geräte bei Transport und Lagerung sind die Kabelverschraubungen mit einem Ver- schlussbolzen verschlossen. Kabelanschluss ist nach entsprechendem Gerätetyp auszuführen.
  • Seite 22: Anschlusspläne

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 11 Anschlusspläne 11.1 Anschlussplan AMSH 40/ASSH 40 Standard AMSH / ASSH 40 Standard Klemmkasten PN 178-410 AMSH / ASSH 40 EMV-Industriestecker PN 178-440 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 23 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 AMSH / ASSH 40 12-pol. Rundstecker PN 178-450 AMSH / ASSH 40 12-pol. Rundstecker M23 PN 178-460 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 24: Anschlussplan Aspah 40 (Parallel)

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 11.2 Anschlussplan ASPAH 40 (Parallel) ASPAH 60 Klemmkasten PN 171-400 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 25 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 ASPAH 40 Kabel PN 171-401 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 26 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 ASPAH 40 12-pol. Rundstecker PN 178-470 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 27: Anschlussplan Amsh 40/Assh 40 (Ssi)

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 11.3 Anschlussplan AMSH 40/ASSH 40 (SSI) AMSH 40/ASSH 40 (SSI) Kabel PN 178-411 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 28: Anschlussplan Optionale Inkremental-Ausgänge

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 11.4 Anschlussplan Optionale Inkremental-Ausgänge Inkremental-Ausgänge Klemmkasten PN 171-420 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 29 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 Inkremental-Ausgänge Kabel PN 171-421 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 30: Maßzeichnungen Assh/Aspah/Amsh/Amsih 40 K

    Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 12 Maßzeichnungen ASSH/ASPAH/AMSH/AMSIH 40 K ASSH/ASPAH/AMSH/AMSIH 40 K HM 13 M 106280b AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 31 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 AMSH 40 KK HM 16 M 110074 AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
  • Seite 32 Hohlwellen Absolutwert Drehgeber AMSH 40 • ASSH 40 • ASPAH 40 AMSIH 40 KK – FG mit Nullimpuls HM 15 M 109580a AMSH-ASSH_ASPAH 40_BETR-de-R0 (2022-05-16)ID78407.docx...
