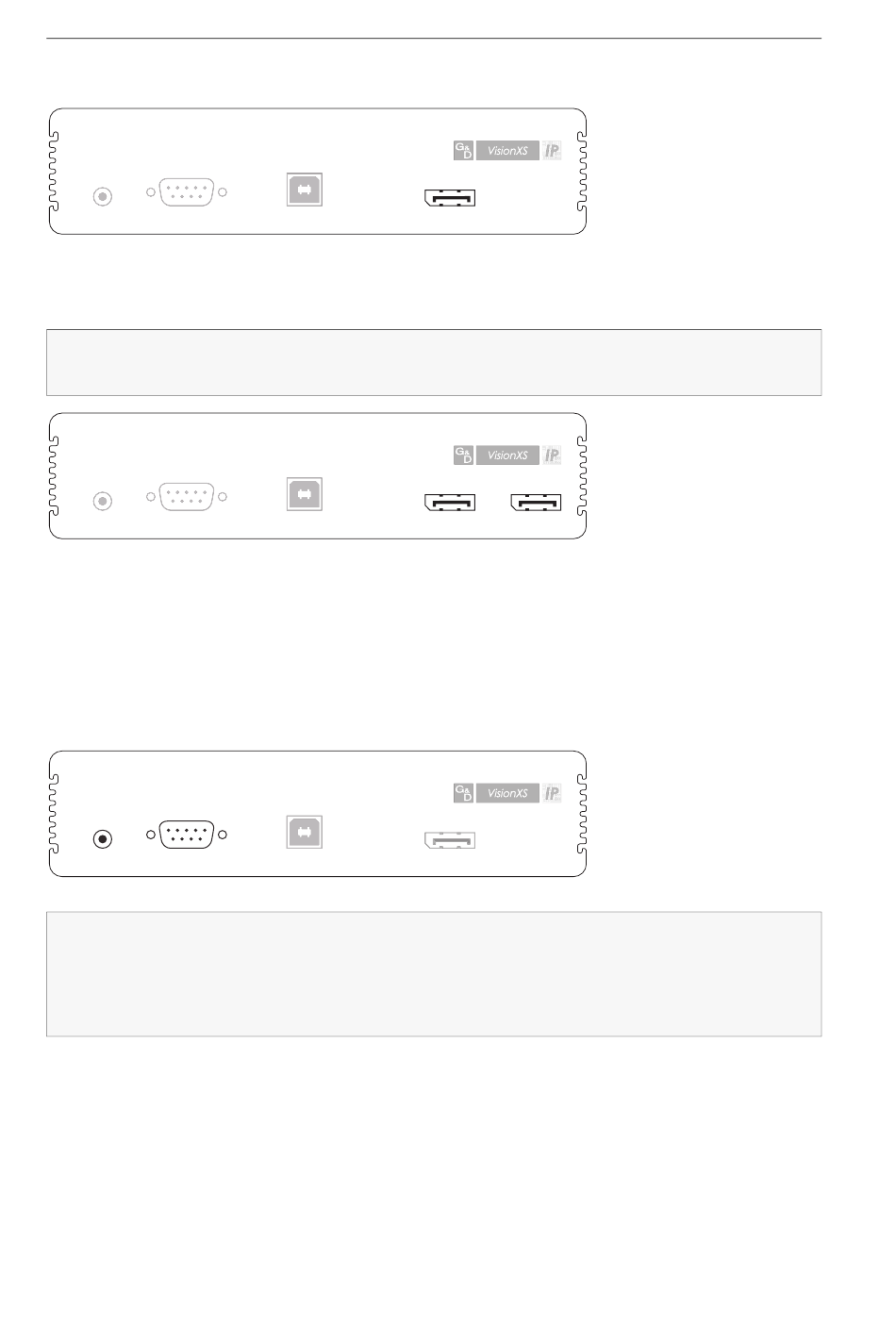

Installation
Videoausgang des Rechners anschließen
Line In
Line In
Serial
Serial
Verbinden Sie den Videoausgang des Rechners mit dieser Schnittstelle. Ver-
DP CPU:
wenden Sie hierzu das Kabel DP-Cable-M/M-2.
HINWEIS:
Die DH-Varianten ermöglichen die Übertragung von zwei separaten
Videosignalen über ein Übertragungskabel.
Line In
Line In
Serial
Serial
DP CPU 1:
Verbinden Sie den ersten Videoausgang des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel DP-Cable-M/M-2.
Verbinden Sie den zweiten Videoausgang des Rechners mit dieser Schnitt-
DP CPU 2:
stelle. Verwenden Sie hierzu das zusätzliche Kabel DP-Cable-M/M-2.
Audio- und RS232-Schnittstellen verbinden (modellabhängig)
Line In
Serial
HINWEIS:
In der Standardeinstellung werden die Audio-Daten vom KVM-Exten-
der übertragen. Die Übertragung der RS232-Daten ist deaktiviert.
Sie können im OSD die Übertragung der RS232-Daten aktivieren und/oder die Über-
tragung der Audio-Daten deaktivieren (siehe Signale (de)aktivieren auf Seite 36).
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle.
Line In:
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Serial:
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
9 · G&D VisionXS-IP-C-DP-HR
USB CPU
USB CPU
DP CPU
USB CPU
USB CPU
DP CPU 1
USB CPU
USB CPU
DP CPU
DP CPU
DP CPU 2
