QUALITY

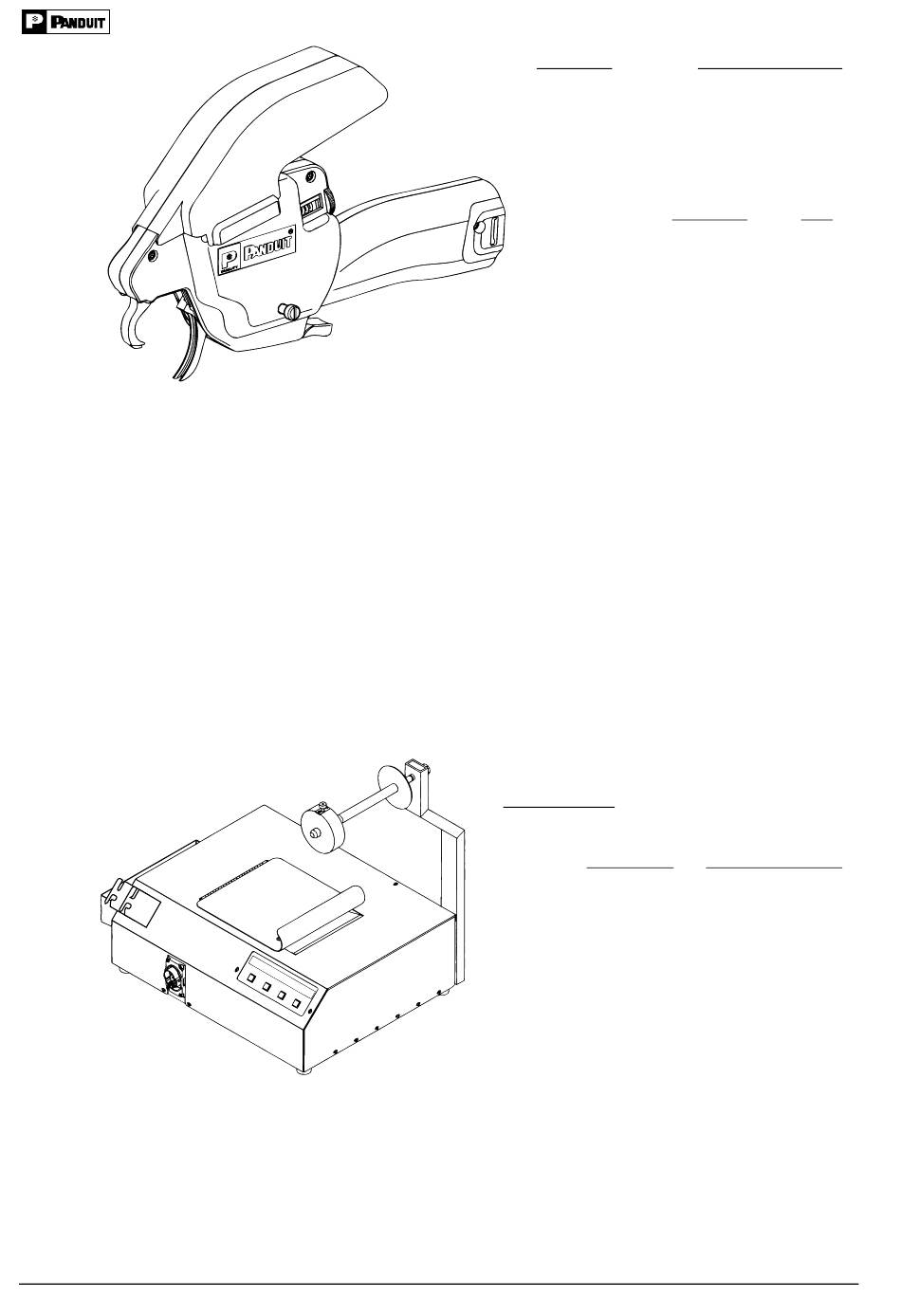

Abb. 1: Verarbeitungswerkzeug PAT1M
Abb. 2: Steuergerät PDM
6
Steuergerät PDM
Das Steuergerät koordiniert den gesamten Bündelvorgang. Am Display werden die
einzelnen Funktionen und Vorgänge angezeigt. Mit dem Display ist auch eine
schrittweise Einstellung möglich und es hilft bei der Fehlererkennung. Zusätzlich zur
optischen Fehleranzeige wird eine auftretende Störung auch akustisch gemeldet.
Das Steuergerät ist mit einem rückstellbaren Zählwerk ausgestattet. Es zeigt die ver-
arbeiteten Kabelbinder an. Diese Angabe dient zur Produktdatenerfassung und zur
Bestimmung der Wartungsintervalle.
Der Restebehälter für die abgeschnittenen Stücke des Transportstreifens ist links am
Steuergerät angebracht und nach dem Verarbeiten einer halben Rolle Kabelbinder zu
entleeren.
Werkzeug
PAT1M
PAT1.5M
Folgende Daten gelten für beide
Versionen:
Abmessungen, in mm:
Werkzeug
Länge:
Breite:
Höhe:
Klauenbreite:
Auslösehebel:
– benötigter Kraftaufwand:
– Hub:
Gewicht:
Abmessungen:
nur das
Steuergerät
Länge:
473 mm
Breite:
396 mm
Höhe:
213 mm
Gewicht:
19,3 kg
Das System
für die Kabelbinder:
PLT1M-XMR
PLT1.5M-XMR
Griff
257
––
48
34
104
50
6
ca. 4 N
9,4 mm
0,79 kg
Steuergerät, mit
Kabelbinderrolle
und Restebehälter
589 mm
396 mm
729 mm
24,2 kg
PAT1M/PT1.5M • 3/99
